HID Signo™ Reader Installation Guide
December 2019PLT-03704, Rev. A.1 7
Powering
Trusted Identities

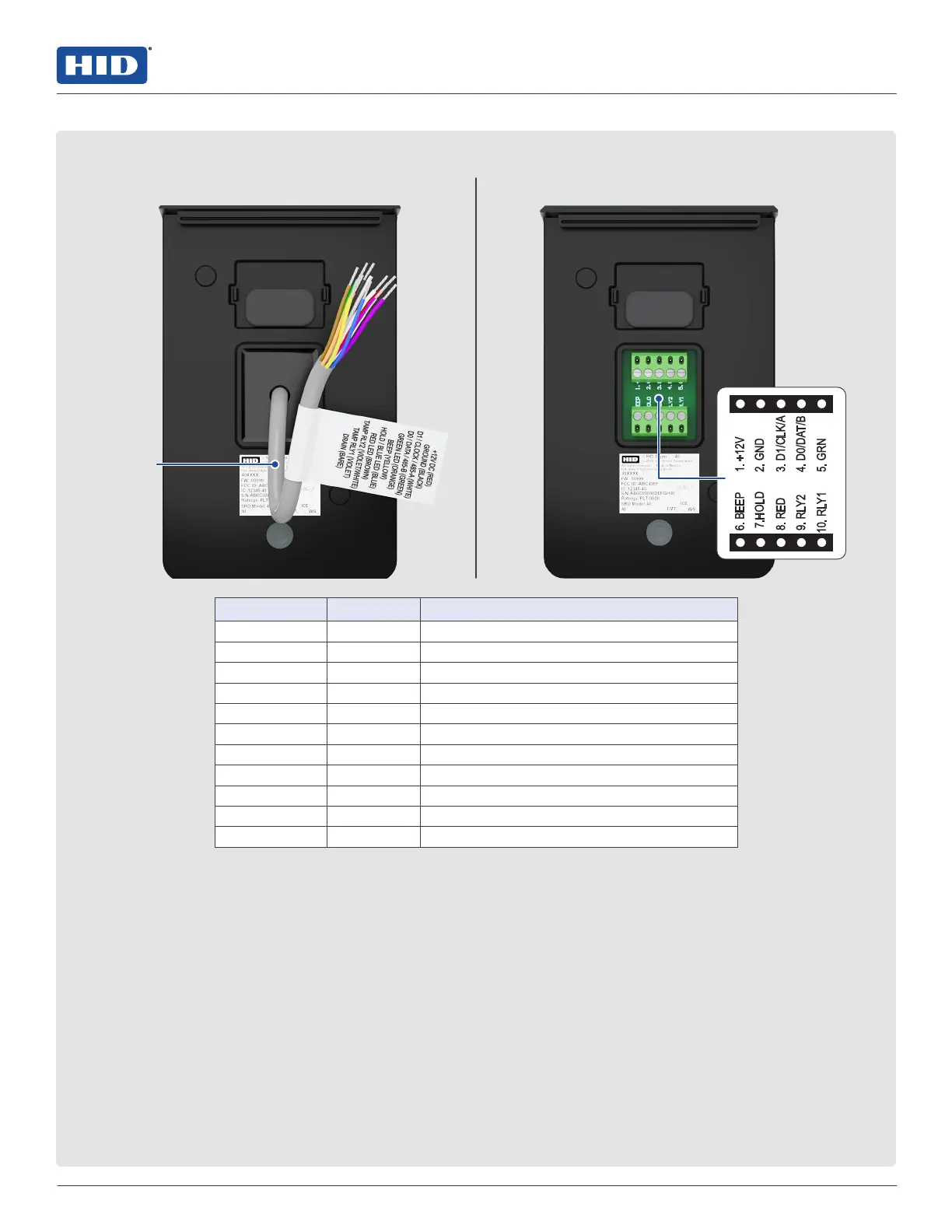

2 Câblage du lecteur
Version pigtail Version bornier
PIGTAIL BORNE DESCRIPTION
Rouge 1 +V cc
Noir 2 Masse (RTN)
Blanc 3 Données Wiegand 1 / Clock / RS485-A*
Vert 4 Données Wiegand 0 / Data / RS485-B*
Orange 5 Entrée LED (VERT)
Jaune 6 Entrée bip
Bleu 7 Entrée Hold/entrée LED (BLEU)*
Marron 8 Entrée LED (ROUGE)
Violet/Blanc 9 Sécurité 2 (RLY2)
Violet 10 Sécurité 1 (RLY1)
Nu — Drain (modèles pigtail seulement)
*Selon la configuration du lecteur.
Remarque: Le câblage incorrect du lecteur peut entraîner des dommages permanents.
Remarque: Les précédents lecteurs iCLASS® comportaient un câblage RS-485 inversé (P2-7 et P2-6 - A et B).
Lorsdela mise à niveau vers un lecteur HID Signo, eectuer les connexions appropriées comme indiqué ci-dessus.
Remarque: Les fils Data0 et Data1 pour Wiegand peuvent être réutilisés pour OSDP. Cependant, le câble Wiegand
standard peut ne pas être conforme aux recommandations d’utilisation de paire torsadée RS-485.
Remarque: Pour les câbles OSDP d’une longueur supérieure à 61m ou les interférences de champ électromagnétique,
installer une résistance de 120Ω +/- 2Ω aux terminaisons RS-485.
Remarque: Pour la configuration du pavé numérique, avec un lecteur à pavé numérique fonctionnant en mode
d’émulation 26bits, entrer le code site suivi de # dans les cinq secondes suivant la mise sous tension. Le code site doit
être saisi manuellement sous forme de trois chires (par exemple, le code site 10 doit être saisi sous la forme 0-1-0-#).
En cas d’échec, le voyant du lecteur reste allumé en rouge. Le lecteur doit alors être redémarré pour eectuer une
nouvelle tentative de saisie du code site.
Les lecteurs HID Signo utilisent des codes site compris entre 1 et 255 et aucune valeur par défaut n’est définie. Une
fois le code site entré, le voyant du lecteur reste allumé en violet, puis en rouge. Le lecteur doit ensuite être redémarré.
Si deux bips courts sont émis après la saisie du code PIN, le code site du lecteur n’est pas configuré. Le lecteur doit
alors être redémarré pour eectuer une nouvelle tentative de saisie du code site.
18 (0,46m)
