5
LPF
BASS BOOSTLEVEL
PHASE
SHIFT
X-OVER
SLOPE
AUTO
TURN ON
FUSE
MIN MAX 0dB 12dB 50Hz 150Hz
REM GND+12V
POWER
PROTECT
AUDIO INPUT
HI LEVEL INPUT
BASS LEVEL
––
++
ON
OFF
180°
0°
18dB
12dB
L
L L
R
R
R

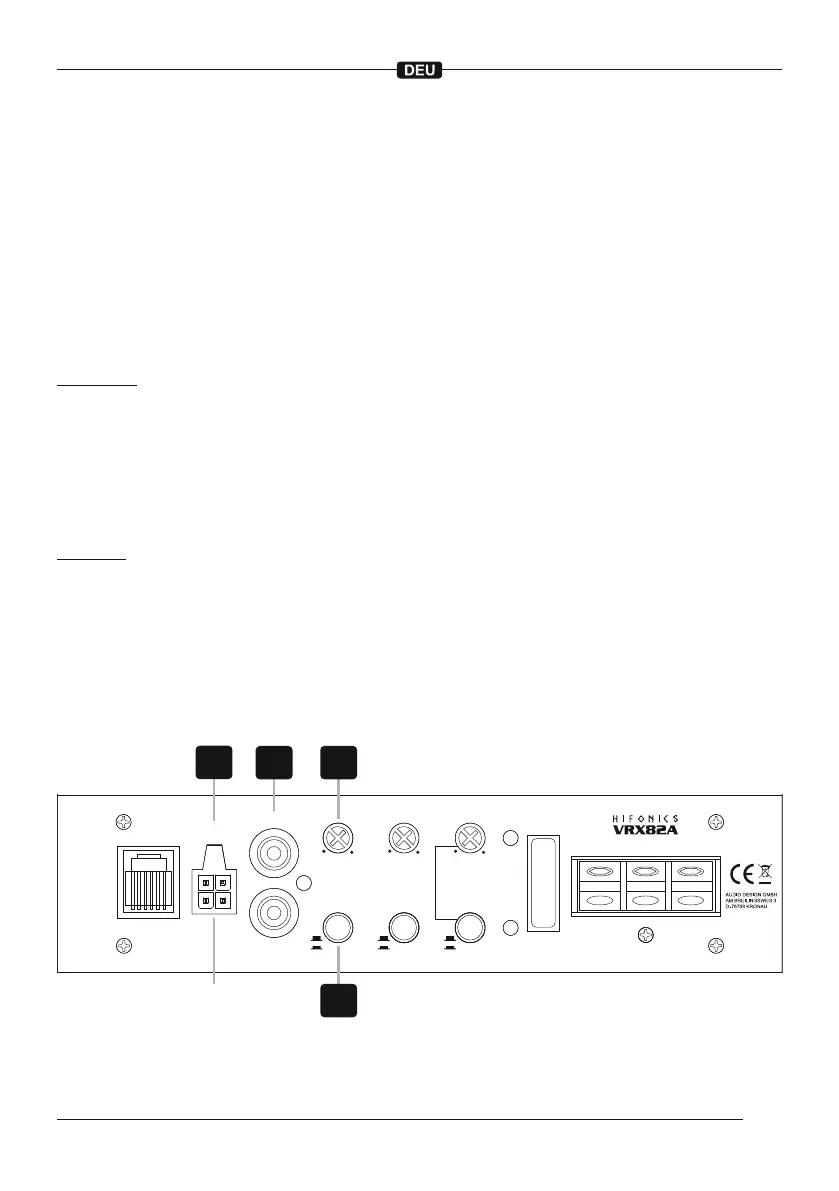

CONTROLLER
AUDIOSIGNALKABEL
Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Ein-
gang des Verstärkers [ 7 ] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf
derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des
Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder
umgekehrt ist empfehlenswert, um von Störungen zu verringern.
AUTOMATISCHE EINSCHALTFUNKTION
Drücken Sie den Tastschalter AUTO TURN ON [ 9 ] in die Position ON. Der Verstärker erkennt dann beim
Einschalten des Steuergerätes, bei einem am Hochpegeleingang [ 8 ] anliegenden Hochpegelsignal einen
Spannungsanstieg und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder ab-
geschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung [ 3 ] ist in diesem Falle
ohne Funktion und muss nicht belegt werden.
HINWEIS: Die Automatische Einschaltfunktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese
”High Power”-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschalt-
funktion nicht genutzt werden.
HOCHPEGELEINGÄNGE
Die Hochpegeleingänge HI LEVEL INPUT [ 8 ] dienen zur Ansteuerung des Verstärkers mittels Lautsprecher-
kabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlän-
gern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hoch-
wertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden
Lautsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.
ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies
könnte das Gerät ernsthaft beschädigen.
7
8
9
10
Steckerbelegung:
schwarz/weiß = L –
weiß = L +
grau/schwarz = R –
grau = R +
EINGANGSEMPFINDLICHKEIT
Drehen Sie den Regler LEVEL [ 10 ] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den
Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den
Regler LEVEL [ 10 ] im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann dre-
hen Sie den Regler LEVEL [ 10 ] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
