○ Prüfen Sie die Befestigungsschrauben, die den
Entlüftungsdeckel halten, etc. auf sicheren Sitz.
Untersuchen Sie das Gerät nach undichten Stellen
defekten oder rostigen Teilen.
○ Prüfen Sie, ob der Kontaktarm richtig arbeitet. Achten
Sie darauf, dass kein Schmutz an den beweglichen
Teilen des Kontaktarmes haftet.
○ Prüfen Sie nochmals die Funktionssicherheit.
VOR INBETRIEBNAHME
1. Prüfen Sie den Luftdruck
ACHTUNG
Der Luftdruck muss konstant zwischen 4,9–8,3 bar
gehalten werden.
Stellen Sie den Luftdruck entsprechend den
Abmessungen und Längen der Nägel sowie der Härte
des zu nagelnden Holzes swischen 4,9 und 8,3 bar
ein. Achten Sie besonders auf den Auslassdruck, die
Kapazität und den Anschluss am Kompressor, damit
der Druck das spezifi zierte Limit nicht überschreitet.
Zu hoher Druck kann die generelle Leistung, die
Lebensdauer und die Sicherheit beeinträchtigen.
2. Oelen
(1) Bevor Sie mit dem Gerät arbeiten, bringen Sie ein Air-
Set zwischen dem Kompressor und dem Gerät an.
Regeln Sie den Oeler so, dass ein Tropfen Oel pro 5–10
Nagelzyklen zugegeben wird.
(2) Benutzen Sie das empfohlene Oel (SHELL TONNA).
Andere verwendbare Oele sind am Ende angegeben.
Mischen Sie niemals zwei oder mehrere verschiedene
Arten von Oel.

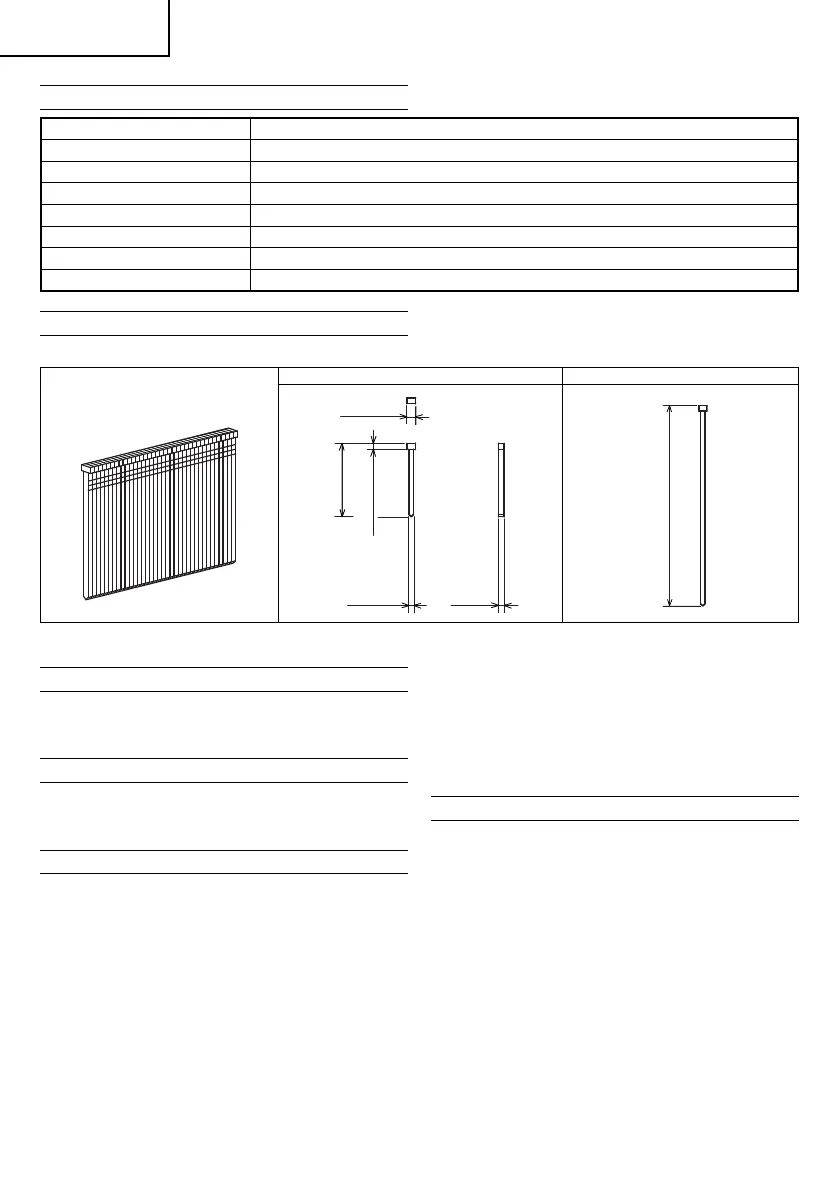

SPEZIFIKATIONEN
Antrieb Kolben, druckluftgetrieben
Luftdruck 4,9 – 8,3 bar
Nägel siehe Abb.
Anzahl Nägel 100 Stück (1 Streife)
Geträteabmessungen 254 mm (L) × 233 mm (H) × 60 mm (W)
Gewicht 1,0 kg
Nagelführung Federart
Schlauch (Inner-φ)6 mm
AUSWAHL DER NAGEL
Mit diesem Nagler dürfen nur die in der folgenden Tabelle gezeigten Nägel eingetrieben werden.
18 Bereich Stifte
Mind. Max.
1,9 mm
16 mm
1,1 mm
1,25 mm1 mm
50 mm
Nagelabmessungen
STANDARDZUBEHÖR
(1) Fach .............................................................................. 1
(2) Augenschutz ................................................................ 1
(3) Nasenkappe (montiert auf Werkzeug) ......................... 1
ANWENDUNGEN
○ Schrank und Darstellung des Rahmenaufbaus mit
Möbelbearbeitung.
○ Vor Ort und mobile Bearbeitung und Darstellung.
VORBEREITUNGEN VOR GEBRAUCH
1. Bereiten Sie den Schlauch vor
Achten Sie darauf, dass der Schlauch einen
Innendurchmesser von min. 6 mm hat.
HINWEIS
Die Luftdruckschläuche müssen mit einem
Mindestarbeitsdruck von 10,4 bar oder 150 Prozent
des Maximaldrucks des Druckluftversorgungssystem
belastet werden können (maßgeblich ist der jeweils
höhere Wert).
2. Prüfen Sie die Sicherheit.
ACHTUNG
○ Unbefugte Personen (insbes. Kinder) müssen von dem
Gerät ferngehalten werden.
○ Tragen Sie Schutzbrillen.
