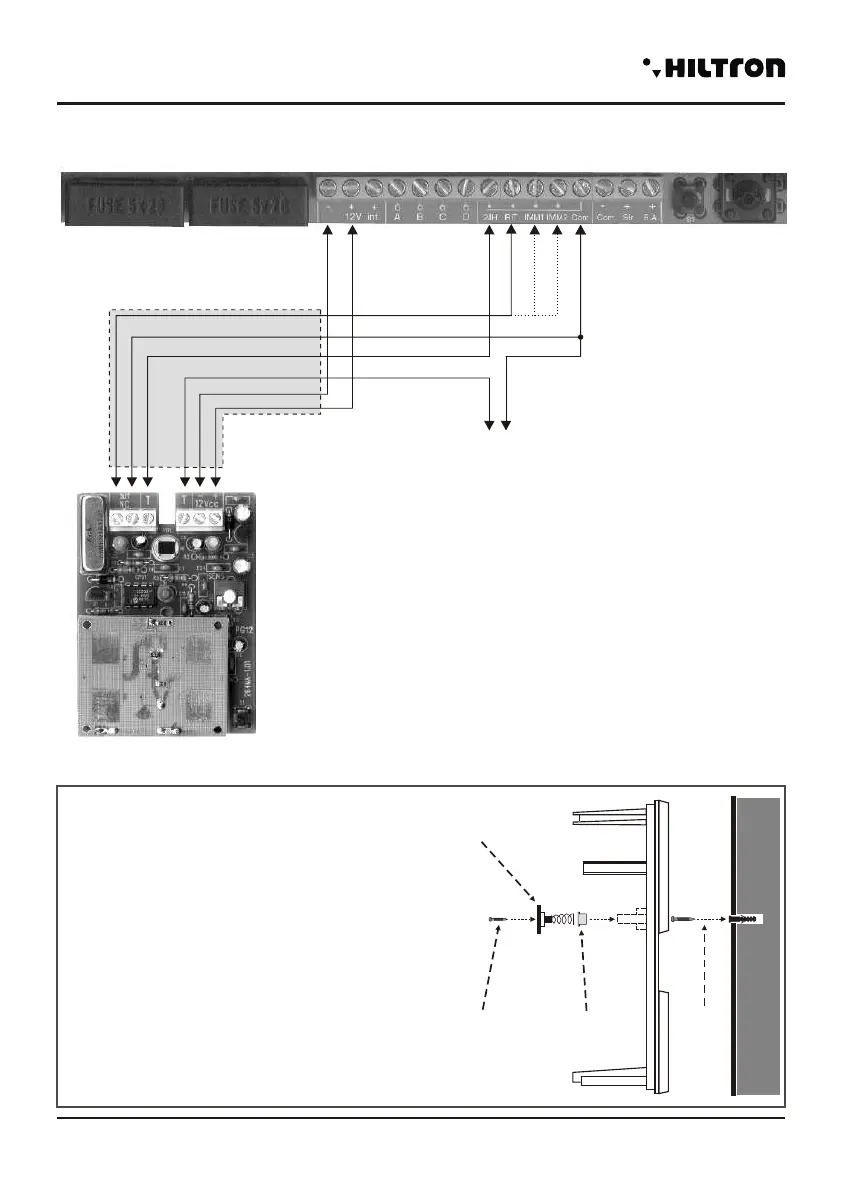

2.3.2 Detecteurs volumetriques / Tamper de protection
En série à la
ligne 24h
2.3.3 Contacts
ATTENTION!
La PROTEC5X ne permet pas le raccord des contacts ‘switch’ pour stores type C778
directement en serre-cablerie, parce-que ce modelle de centrale n’a pas de circuits
compte-pulsation.
Utiliser le circuit SCHSW pour le raccord du contact ‘switch’ pour stores C778, ou bien
utiliser le contact ‘switch’ pour stores C800 avec compte.pulsation intégré pour le raccord
direct en serre-cablerie.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
4S
4S
C451
Fils longs
Fils longs
Fils courts
Fils courts
C401/P
En série à la
ligne 24h
PROTEC5X - Manuel de l’utilisateur Installation
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
PG12
2B4
INSTALLATION Tamper de protection anti-fente
Trou de 6 mm pour sabotage
! Effectuez un trou de 6 mm et insérer la fiche fournie.
! Serrer la vis jusqu'à ce que le patron utile.
Il activera le sabotage sur le dos de la série
PROTEC central.
Installation du PROTEC sabotage de base
! Insérez dans le trou dans le support en plastique
fourni.
! Branchez le câble à la carte.
! Fixer avec deux vis sur la carte de base de
sabotage de la centrale, en s'assurant que
leressort d'autoprotection va s'adapter
all'internodell'apposito hébergement.
Connexion à falsifier central
! Le sabotage doit être connecté à la borne sur le
24H de la plante, en utilisant le câble fourni.
Vis +
pièce
Tamper
anti-fente
2 vis
fixation
sur la base
Soutien
plastique
