2.3.2 Indicadores volumétricos
En serie a
la línea 24H
2.3.3 Contactos
¡ATENCIÓN!
La PROTEC5X no permite la conexión de los contactos “switch” para persianas de
tipo C778 directamente a la terminal de bornes, ya que este modelo de central no esta
provisto de circuito cuentaimpulsos.
Utilizar el circuito SCHSW para la conexión del contacto “switch” para persianas C778, o
bien utilizar el contacto “switch” para persianas C800 con cuentaimpulsos incorporado para la
conexión directa a la terminal de bornes.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
4S
4S
C451
Alambres largos
Alambres
largos
Alambres
cortos
C401/P
En serie a
la línea 24H
Alambres
cortos
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
PG12
2B4
Agujero de 6 mm para la manipulación indebida
! Realice un agujero de 6 mm e inserte el conector
suministrado.
! Apriete el tornillo hasta que el jefe de utilidad.
Se activará la garantía de la parte posterior de la
serie central de PROTEC
Instalación de la base de manipulaciones PROTEC
! Inserción en el orificio en el soporte de plástico
proporcionado.
! Conecte el cable a la tarjeta.
! Fije con 2 tornillos en la base de manipulaciones
tarjeta de la planta, asegurándose de que el muelle
de manipulaciones va a encajar
Conexión a alterar el centro de
! La manipulación indebida debe ser conectado al
terminal en el 24H de la planta, utilizando el cable
suministrado.

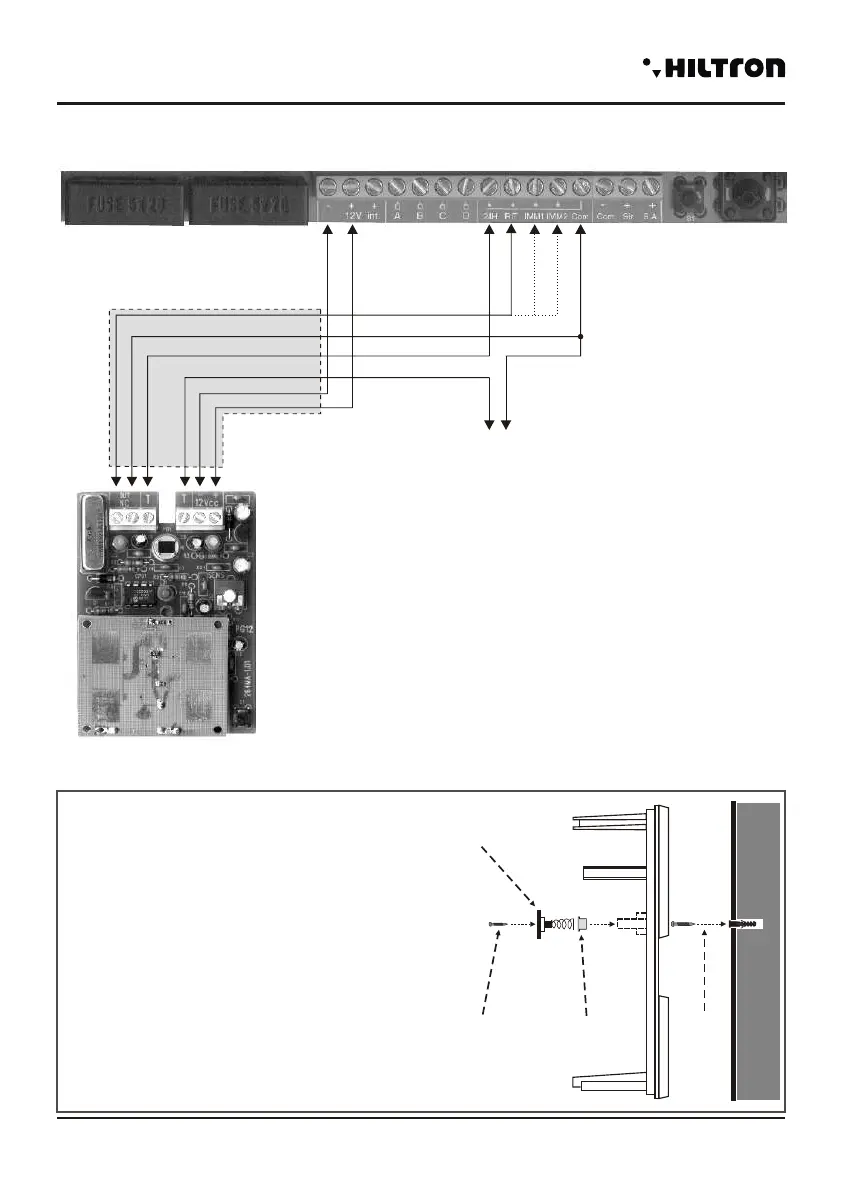

ANTISABOTAJE INSTALACIÓN (SÓLO SERIE PROTEC)
Tornillo +
pieza
CIERRE
ANTIDESGARRO
2 tornillos
fijación
sobre la base
Apoyo
plástico
