3.8 Habilitación de la alarma en ausencia de red
Esta opción prevee la activación de un ciclo de alarmas de pocos segundos tras 5 horas
de ausencia de tensión eléctrica.
! Desconectar la instalación.
! Mantener apretado el botón “PROGRAM” hasta que los LEDs estén intermitentes
.
! Apretar el botón para habilitar/deshabilitar la opción.
! La intermitencia de los LED indicará la habilitación de la función.
! Apretar tres veces consecutivas el botón para salir de la programación.
8
1
3 4 5
7
6
8
4 Funcionamiento

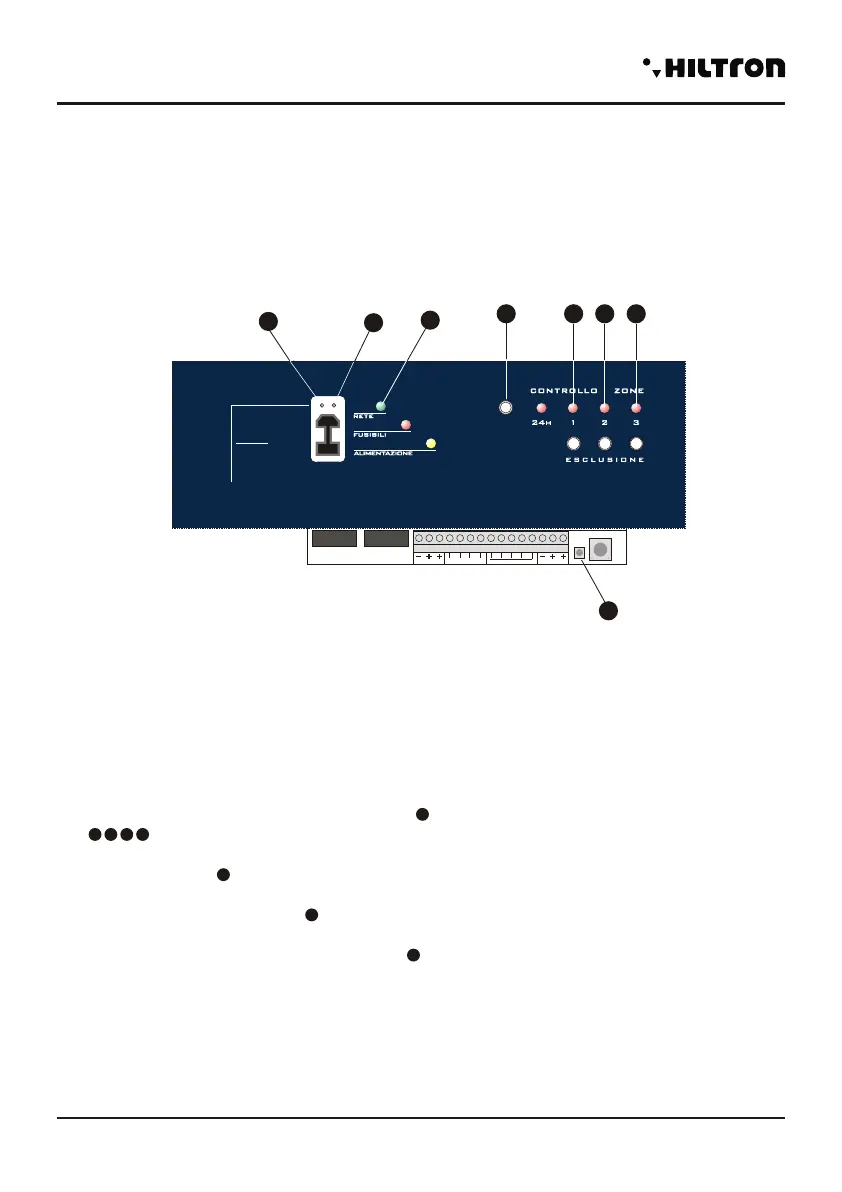

4.1 Descripción del panel
LED verde- control del estado de la instalación
LED encendido instalación desconectada
LED intermitente tiempo de salida en curso
flash instalación conectada
LED rojo- control del estado de las zonas
Con la instalación desconectada y durante el tiempo
de salida:
LED encendido una o más zonas abiertas
LED intermitente una o más zonas excluídas
Con la instalación conectada:
LED intermitente memoria de alarma
LEDs rojos- control del estado de la zona 1, zona 2,
zona 3
LED encendido zona abierta
LED apagado zona cerrada
LED intermitente zona excluída
Botones de exclusión/inclusión de las zonas
Con la instalación desconectada, es posible excluir
una zona apretando al botón correspondiente; el LED
correspondiente a la zona excluída empieza a estar
intermitente. Apretando de nuevo el botón la zona es
incluída y el LED deja de estar intermitente.
N.B.: la intermitencia de estos LEDs de control es de
tipo “Flash”, es decir, los leds tanto si están apagados
como encendidos ( indicando el estado de las zonas
cerradas o abiertas) , se encienden o se apagan
durante un instante.
LED rojo- control de estado de la zona 24h
LED encendido zona abierta
LED apagado zona cerrada
LED intermitente zona autoexcluída
Pulsante de visualización de Memoria de
Alarma/Zonas autoinhibidas
Con la instalación desconectada, apretando este
botón, los LEDs de control de estado de las zonas
indican:
LED encendido zona autoinhibida
LED intermitente zona que ha generado
la alarma (Memoria Alarma)
LED amarillo – Control de alimentación
LED encendido alimentación OK
LED intermitente sobrecarga del alimentador
LED rojo- Control de fusibles
LED encendido fusibles OK
LED intermitente fusible/s interrumpido/s
LED verde - Control de red
LED encendido presencia de tensión de red
LED intermitente ausencia de tensión de red
