3.8 activation alarme par absence de réseau
Cette option prévoit l’activation d’un cycle d’alarme de quelques secondes après 5 heures
d’absence de tension dans le réseau.
! Débrancher l’installation.
! Appuyer constamment la touche "PROGRAM" jusqu’au clignotement des LEDs
.
! Appuyer la touche pour activer/désactiver l’option.
! Le clignotement du LED indiquera l’activation de la fonction.
! Appuyer trois fois de suite la touche pour sortir de la programmation.
8
1
3 4
5
7
6
8
66 67
FonctionnementPROTEC5X - Manuel de l’utilisateur
4 Fonctionnement

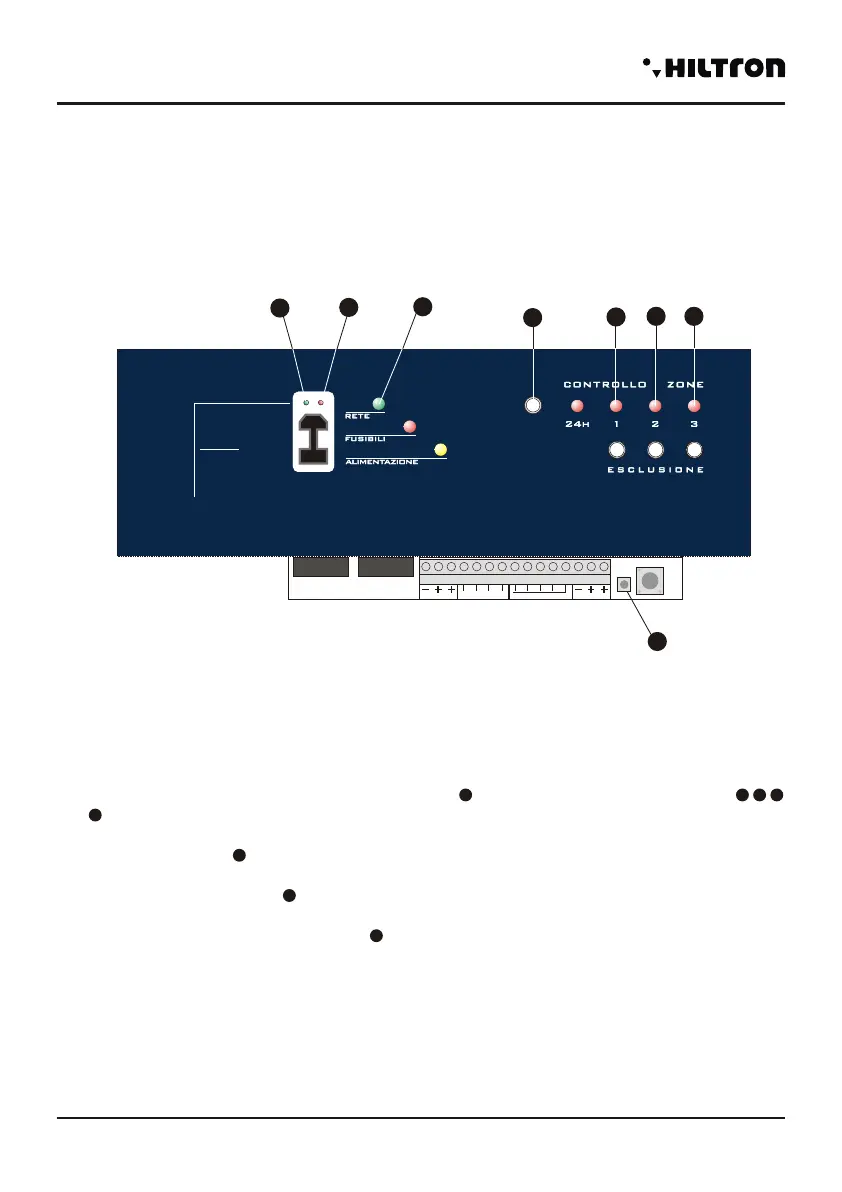

4.1 Description du panneau
LED vert - Controle de l’état de l’installation
LED allumé installation débranchée
LED clignotant temps de sortie en cours
flash installation branchée
LED rouge - Controle de l’état des zones
Avec installation branchée et pendant le temps de
sortie:
LED allumé une ou plus zones ouvertes
LED clignotant une ou plus zones exclues
Avec installation branchée:
LED clignotant mémoire alarme
LEDs rouges - Controle état zone 1, zone 2, zone 3
LED allumé zone ouverte
LED éteint zone fermée
LEDclignotant zone exclue
Touche d’exclusion/inclusion des zones
Avec installation débranchée, il est possible d’exclure
une zone, en appuyant la touche corréspondante; le
LED corréspondant à la zone exclue commence à
clignoter. En appuyant encore la touche la zone est
inclue et le LED arrete de clignoter.
N.B.: Le clignotement de tels LEDs de controle est de
type "Flash", c’est à dire les leds, qu’ils soient éteints
ou allumés (indiquants l’état de zones fermées ou
ouvertes), s’allument ou s’éteignent pour un instant.
LED rouge - Controle état zone 24h
LED allumé zone ouverte
LED éteint zone fermée
LED clignotant zone autoexclue
Touche de visualization mémoire alarme / Zones
autoinhibées
Avec installatuion débranchée, en appuyant cette
touche,les LEDs de controle état des zones indiquent:
LED allumé zone autoinhibée
LED clignotant zone qui a généré l’alarme
(Mémoire alarme)
LED jaune - Controle alimentation
LED allumé alimentation OK
LED clignotant surcharge alimentateur
LED rouge - Controle fusibles
LED allumé fusibles OK
LED clignotant fusible/es coupé/és
LED vert - Controle réseau
LED allumé présence tension de réseau
LED clignotant absence tension de réseau
