REMARQUE : Les extrémités du cordon d’alimentation doivent être des cosses à fourche à extrémité
ouverte ou à boucle fermée.

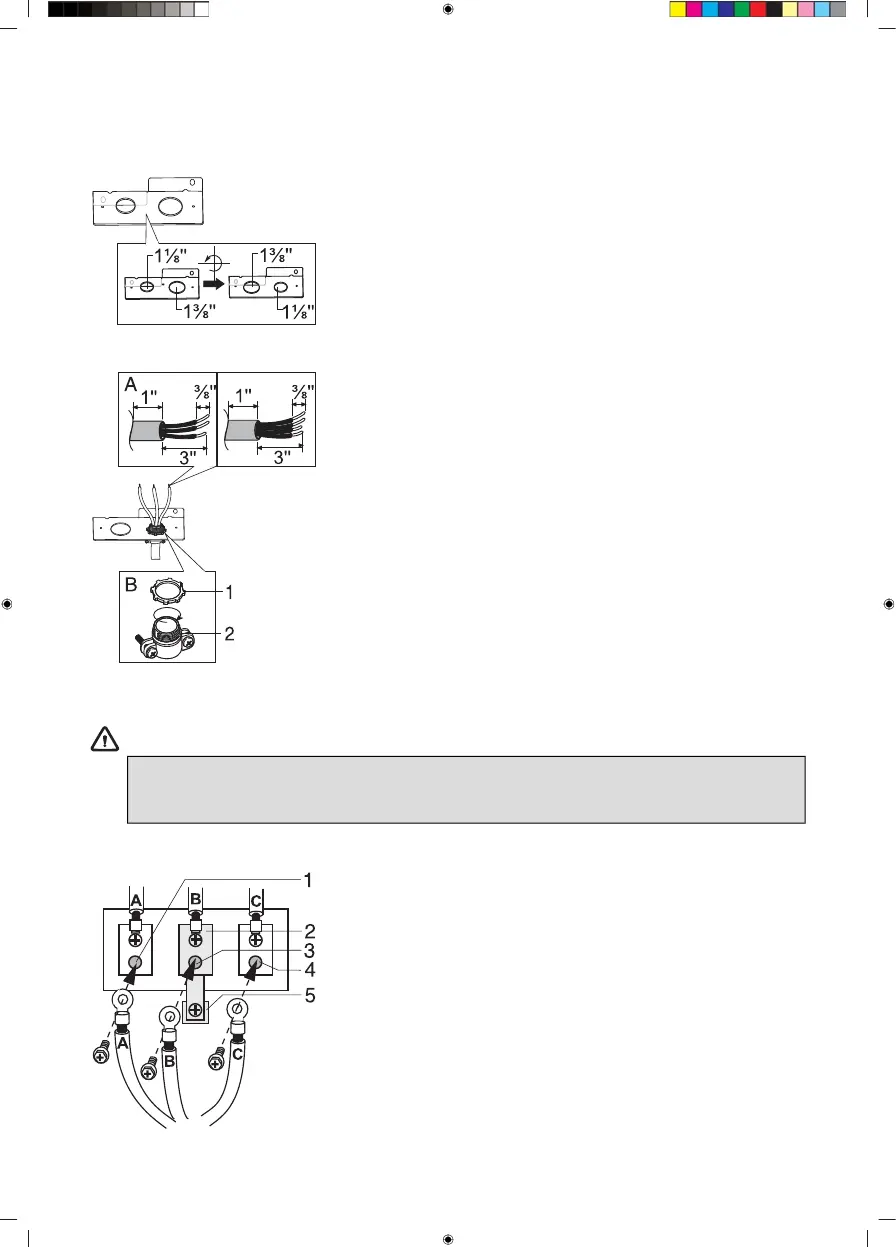

Installation du conduit
Enlever la plaque de raccordement du conduit
en extrayant deux vis et en la faisant tourner
comme indiqué ci-dessous. Le trou du conduit
(1 1/8 po) doit être utilisé. Resserrer les deux
vis.
Préparer le cordon du conduit (isolantdénudé)
comme indiqué en A.
Installer le cordon du conduit dans la plaque
de raccordement comme indiqué en B.
Insérer le serre-câble dans le trou du conduit
(1 ¹⁄8 po). Ensuite, enfiler le cordon de conduite
à travers le corps (2) du serre-câble et fixer
l’anneau (1). Revissez la plaque de
raccordement en place.
Raccordement du cordon à trois fils
ATTENTION !
Le fil neutre du cordon d’alimentation doit être connecté à la borne neutre située au
centre du bornier. Les fils d’alimentation doiventêtre connectés à la borneinférieure
gauche et à la borne inférieure droite du bornier.
1. Tension 1
2. Sangle de masse
3. Borne neutre
4. Tension 2
5. Plaque de mise à la terre
A. Noir
B. Blanc
C. Rouge
