• Retirer les 3 visinférieures de la cosse sur le bornier.Ne pas desserrer les vis supérieures.
• Installer la troussede cordon à trois fils et le serre-câble dans l’orifice de la plaque de connexion.
• Connecter le fil conducteur central (blanc/neutre) à la borne centrale.
• Connecter les fils rouge et noir aux bornes extérieures.
• Pousser le cordon vers le haut (pour soulager la tension), tout en serrant la pince de décharge de
traction.
• Bien serrer chaque vis (35 à 50 po-lb).

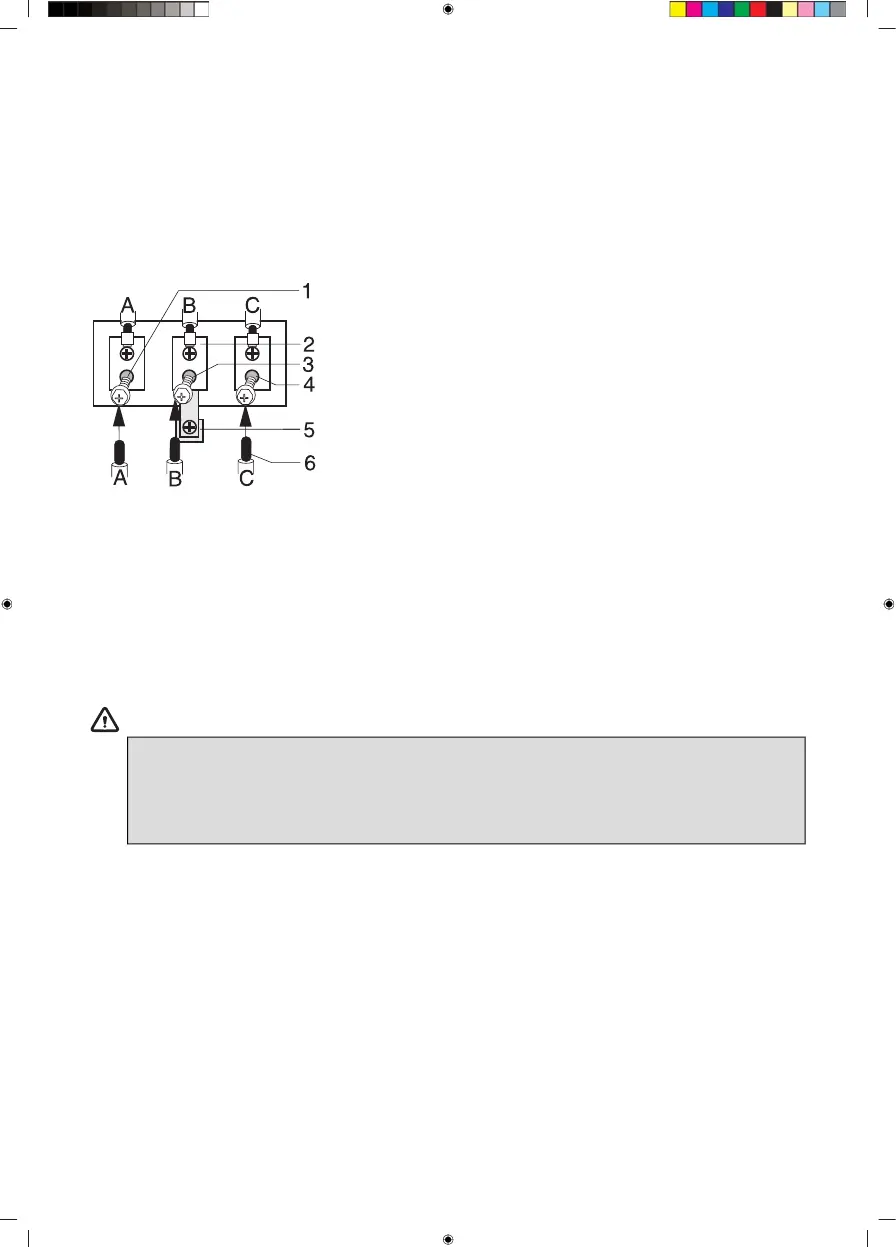

Raccordement du conduit à trois fils
1. Ligne 1
2. Sangle de masse
3. Borne neutre
4. Tension 2
5. Plaque de mise à la terre
6. Extrémités des fils
A. Noir
B. Blanc
C. Rouge
• Desserrer les 3 visdes bornes inférieures du bornier. Dénuderle fil pour dégager l’extrémité d’environ
0,953 cm (3/8 po) de long.
• Insérer l’extrémité du fil central (blanc/neutre) dans l’ouverture centrale inférieure du bornier. Sur
certains modèles, le fil devra être inséré à traversl’ouverture de la sangle de mise à la terre, puis
dans l’ouverture du borniercentral inférieur. Insérerles deux extrémités des fils dénudéslatéraux
dans les ouvertures inférieures gauche et droite du bornier.
• Serrer les vis jusqu’à ce que le fil soit fermement fixé (35 à 50 po-lb). Ne pas trop serrer les vis.
Raccordement du cordon à quatre fils
ATTENTION !
Le fil neutre du circuit d’alimentation doit être connecté à la borne neutre située au centre
inférieurdu bornier. Les fils d’alimentation doivent être connectés à la borneinférieure
gauche et à la borne inférieure droite du bornier. Le fil de mise à la terre doit être connecté
au châssis de la cuisinière à l’aide de la plaque de mise à la terre et de la vis de mise à
la terre.
FR 20
