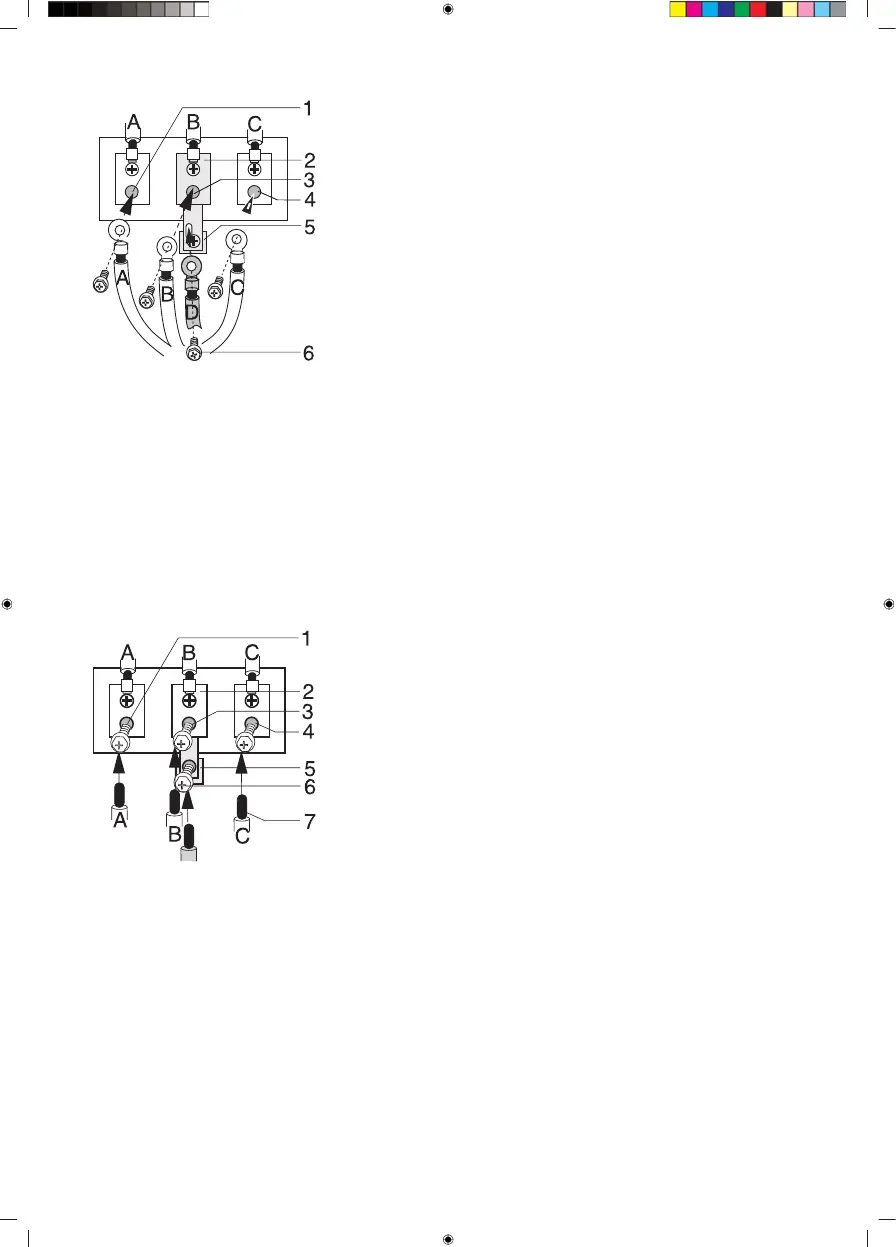

1. Tension 1
2. Sangle de masse
3. Borne neutre
4. Tension 2
5. Plaque de mise à la terre
6. Vis de mise à la terre
A. Noir
B. Blanc
C. Rouge
D. Vert
• Retirer les 3 visinférieures du bornier.Ne pas desserrer les vissupérieures.
• Retirer la vis de mise à la terre et la plaque de mise à la terre et les conserver.
• Couper la sangle de masse sous le bornier et jeter la section inférieure.
• Insérer la vis de mise à la terre à traversl’anneau du fil de terre du cordon d’alimentation, à travers
la plaque de mise à la terreet dans le cadre de la cuisinière. Serrer fermement, mais sans excès
(15 à 20 po-lb).
• Insérer les 3 vis de borne à travers chaque anneau de borne du cordon d’alimentation et de
nouveau dans le bornier. S’assurer que le fil blanc est au centre.
• Bien serrer chaque vis (35 à 50 po-lb).
Raccordement du conduit à quatre fils
1. Tension 1
2. Sangle de masse
3. Borne neutre
4. Tension 2
5. Plaque de mise à la terre
6. Vis de mise à la terre
7. Extrémités des fils
A. Noir
B. Blanc
C. Rouge
D. Vert
• Desserrer les 3 visdes bornes inférieures du bornier. Dénuderle fil pour dégager l’extrémité d’environ
0,953 cm (3/8 po).
• Retirer et conserver la vis et la plaque de mise à la terre. Couper la sangle de masse sous le bornier
et jeter la sectioninférieure. Insérer la vis de mise à la terre à traversla plaque de mise à la terre
(précédemment retirée) et la remettre dans la borne.
• Insérer la pointe du fil de terre dans la vis et la plaque de terre. Serrer fermement, mais sans excès
(15 à 20 po-lb).
• Insérer l’extrémité du fil central (blanc/neutre) dans l’ouverture centrale inférieure du bornier. Sur
certains modèles, le fil devra être inséré à traversl’ouverture de la sangle de mise à la terre, puis
dans l’ouverture du borniercentral inférieur. Insérerles deux extrémités des fils dénudéslatéraux
dans les ouvertures inférieures gauche et droite du bornier.
FR 21
