12
9.

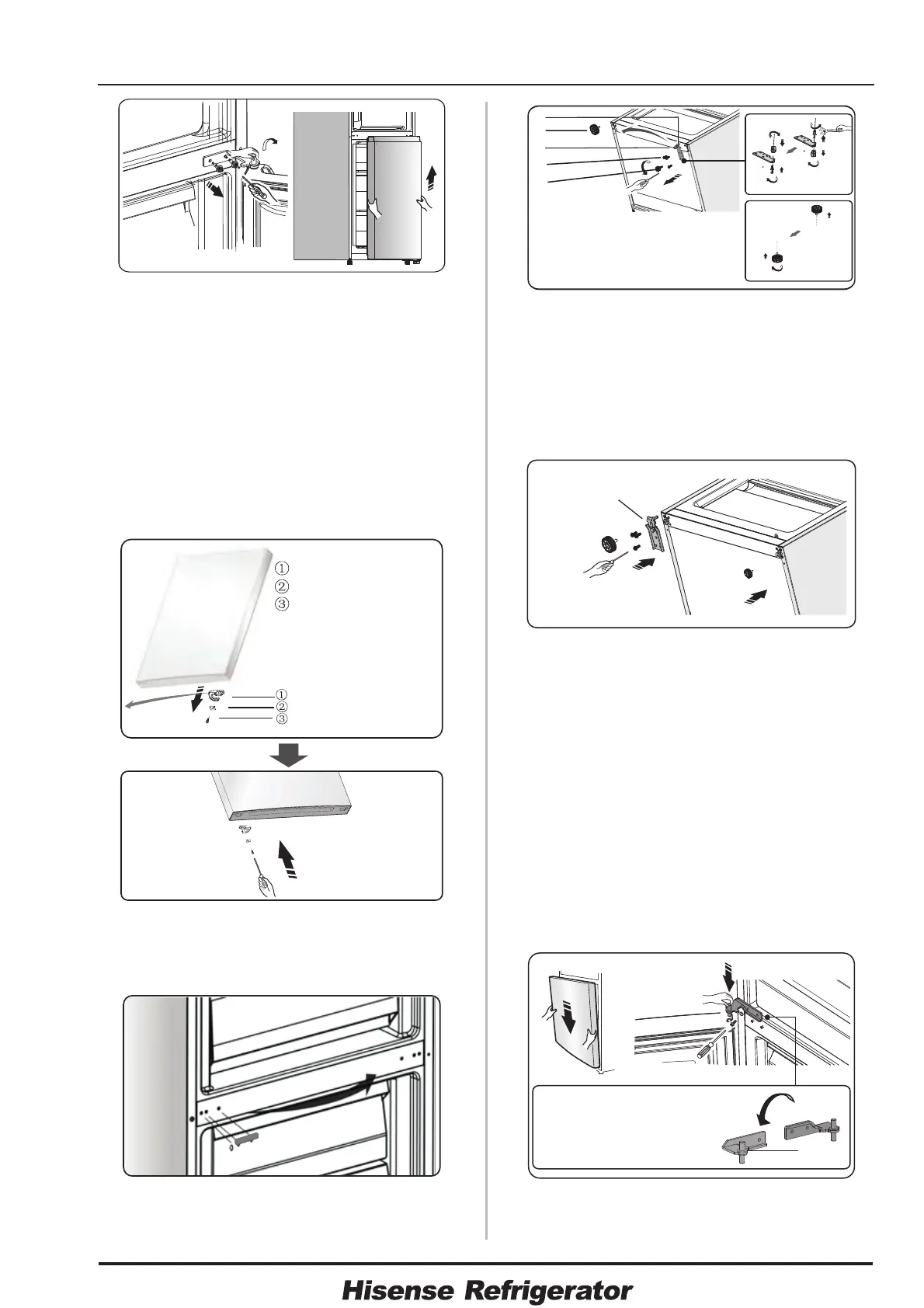

Placez la porte inférieure sur une
surface lisse avec son panneau vers
le haut. Desserrez la vis③ et retirez
les pièces ② et ①, installez la butée
de porte de remplacement à gauche
④ (fournie dans le sac en plastique)
et la pièce ② (bloc d'arrêt) sur le côté
gauche à l'aide de la vis③.
Conservez la pièce① avec l’appareil
pour référence ultérieure.
10.
Changer de gauche à droite les
couvercles des trous de vis sur la plaque
de recouvrement centrale (comme
indiqué sur la figure ci-dessous).
11.
Inclinez le migrateur en arrière,
retirez la partie ②.
13.
14.
12.
Retirez la pièce③ de la goupille de
la charnière inférieure, déportez-la au
trou inverse, puis serrez-la en place.
Installez la pièce ③ sur la goupille de
la charnière inférieure.
Insérez la porte inférieure dans l'axe
de la charnière inférieure et maintenez-la
en place. Tournez la charnière
intermédiaire de 180 °, changez la
rondelle de l'axe du côté inférieur, ajustez
la charnière intermédiaire à la position
appropriée, puis installez-la en veillant à
ce que la porte inférieure soit bien en
place.
15.
Déplacez la porte supérieure à
une position appropriée, et fixez
Remplacez les éléments remontés à
②. l'étape 11, changez la pièce ① à
gauche puis fixez-la avec les vis④.
Installez enfin la partie
Charnière inférieure (droite)
①
Charnière inférieure (droite)
Pieds du bas ajustables Pieds
du bas ajustables
Vis autotaraudeuses
Pieds du bas ajustables
②
③
④
⑤
①
②
③
④
⑤
Remarque: la rondelle
peut se coller à la porte
inférieure
Rondelle
Butée de porte
Bloc d'arrêt
Vis auto-taraudeuses
