13
15.

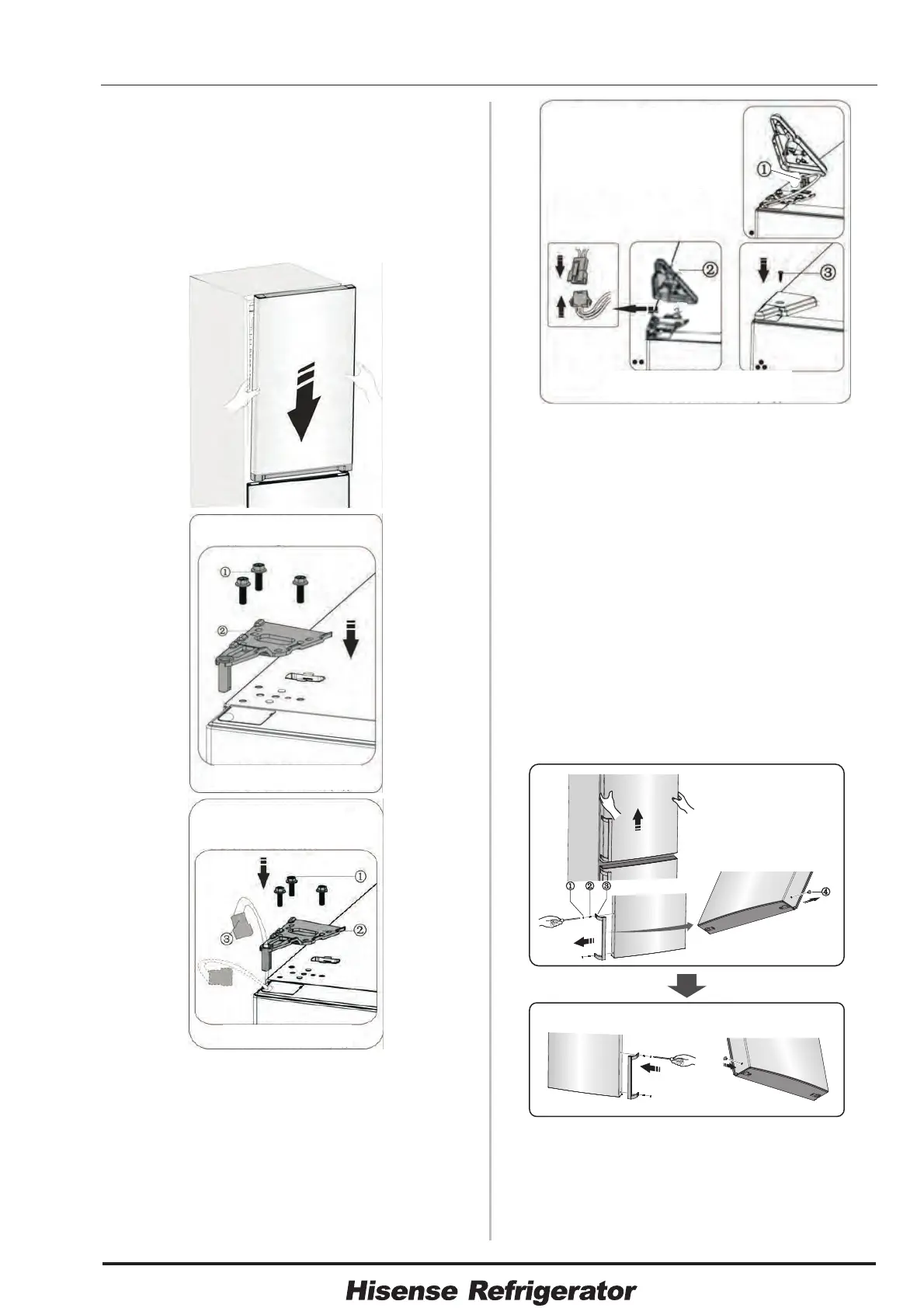

Beweeg de bovenste deur naar een
geschikte positie en bevestig vervolgens
onderdeel ② met schroeven ①. Voordat u
onderdeel ② bevestigt, steekt u de
connector ③ door het scharnier ②, zie stap
3. (Houd de bovenste deur bij de installatie
stevig met de hand vast)
16. Sluit de elektrische connector ① aan
zoals op de afbeelding en bevestig
vervolgens onderdeel ② met de schroef ③,
zie stap 2.
17. Open de bovenste deur, monteer de
deurrekken en sluit deze.
Opmerking:
Indien uw apparaat is voorzien van een
handvat, moet u de handvat omkeren door
de onderstaande instructies op te volgen.
Verwijder de bovenste deur en plaats het op
een glad oppervlak met het paneel naar
boven gericht. Til onderdeel ① en onderdeel
④ op en draai vervolgens de schroeven ②
los, zoals op de afbeelding. Wijzig de
handvat③ naar de rechterkant, vervolgens
installeer schroeven②, deel① en deel④
geleidelijk.
②
③
①
Deksel van handvat
Speciale schroeven
Handgreep
Schroefgat deksel
④
①
Speciale flensschroef
②
Bovenste scharnier
MODEL ZONDER DISPLAY
①
Speciale flensschroef
Bovenste scharnier
Elektrische aansluiting
②
③
MODEL MET DISPLAY
①
②
③
Elektrische aansluiting
Bovenste scharnierkap
Zelftappende schroef
MODEL MET DISPLAY
