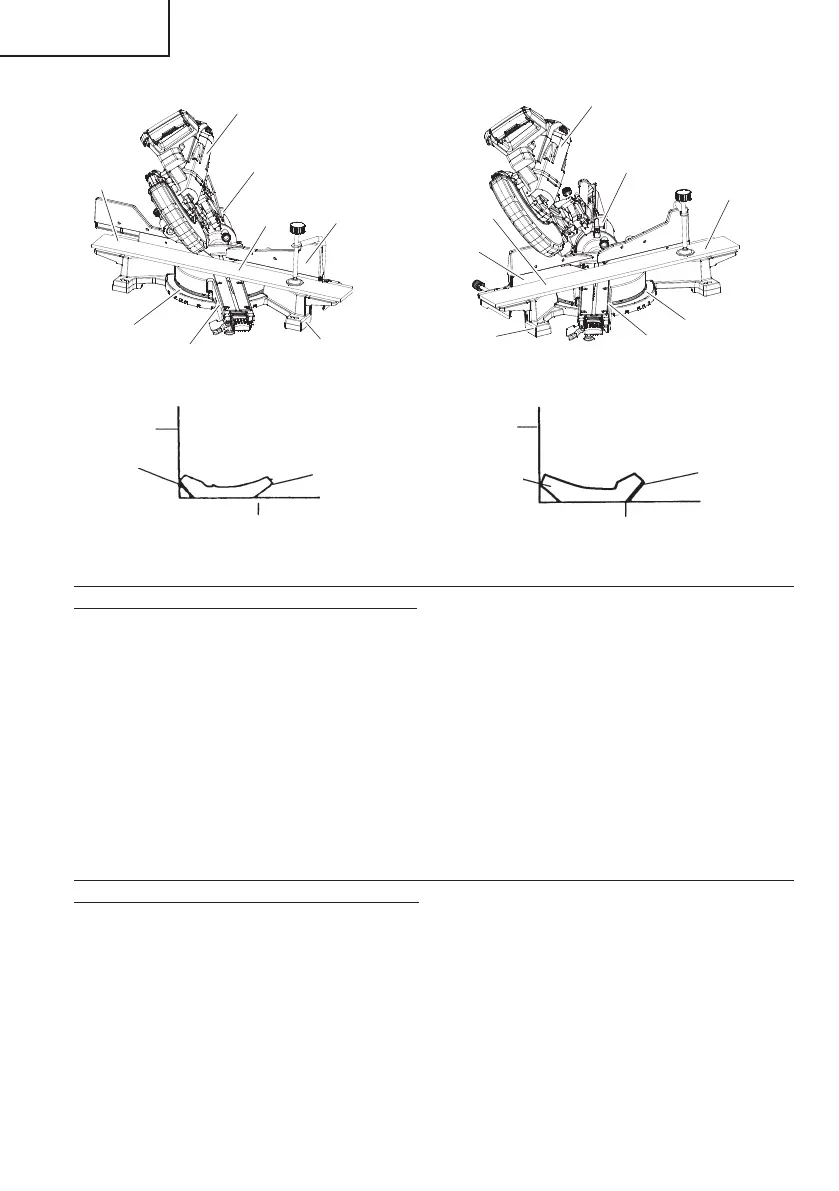

Fig. 33
Escala de ángulos
de corte en bisel
Mesa giratoria
Escuadra
de guía (A)
Escala de
ángulos de conte
de ingletes
Cabeza
Base
4
1
Mesa
giratoria
Escala de ángulos
de corte en bisel
Base
Escala de
ángulos de
corte en bisel
Escuadra
de guía (B)
Fig. 34
2
3
Cabeza
Fig. 35 Fig. 36
Ⓑ
Escuadra
de guía
Escuadra
de guía
Ⓐ
Ⓑ
Ⓐ
Mesa de la baseMesa de la base
(3) Ajuste para cortar molduras en vértice a los posiciones 1 y 4 de la Fig. 32 (consulte la
Fig. 37, incline la cabeza hacia la derecha):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:
* Para molduras en vértice de tipo de 45°: 35.3°
* Para molduras en vértice de tipo de 38°: 31.6°
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma
siguiente:
* Para molduras en vértice de tipo de 45°: 30°
* Para molduras en vértice de tipo de 38°: 33.9°
3 Coloque la moldura en el vértice de forma que la superfi cie superior (Ⓑ de la Fig. 31)
entre en contacto con la escuadra de guía como se indica en la Fig. 39.
(4) Ajuste para cortar molduras en vértice a los posiciones 2 y 3 de la Fig. 32 (consulte la
Fig. 38, incline la cabeza hacia la derecha):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma
siguiente:
* Para molduras en vértice de tipo de 45°: 35.3°
* Para molduras en vértice de tipo de 38°: 31.6°
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma
siguiente:
* Para molduras en vértice de tipo de 45°: 30°
* Para molduras en vértice de tipo de 38°: 33.9°
3 Coloque la moldura en el vértice de forma que la superfi cie superior (Ⓐ de la Fig. 31)
entre en contacto con la escuadra de guía como se indica en la Fig. 40.
