(2) Pour régler la course en hauteur maximum de la tête
de coupe, suivre les étapes ci-dessous : (Fig. 19-b)
Tourner le bouton d’arrêt dans le sens anti-horaire
jusqu’à ce qu’il ne dépasse plus du bloc d’arrêt tout en
déplaçant la tête de coupe vers le haut.
Tourner la plaque d’ancrage dans le sens anti-horaire
pour toucher le siège d’arrêt.
S’assurer que le bloc d’arrêt touche complètement la
plaque d’ancrage.
15. Réglage de la profondeur de coupe (Fig. 19-b)
La profondeur de coupe peut être préréglée pour les coupes peu profondes égales et
répétitives
(1) Régler la tête de coupe vers le bas jusqu’à ce que les dents de la lame soient à la
profondeur désirée.
(2) Tout en tenant le bras supérieur à cette position, tourner le bouton d’arrêt jusqu’à ce
qu’il touche la plaque d’ancrage.
(3) Reconfi rmer la profondeur de la lame en déplaçant la tête de coupe d’avant en
arrière sur l’ensemble du mouvement complet d’une coupe typique le long du bras de
commande.
REMARQUE: Si la plaque d’ancrage devient lâche, elle peut interférer avec
le soulèvement et l’abaissement de la tête de coupe. La plaque
d’ancrage doit être serrée en position horizontale comme illustré
sur la Fig. 19-b.
16. Le guide laser
AVERTISSEMENT: * Par mesure de sécurité, ne jamais brancher la fi che dans
la prise de la source d’alimentation tant que les étapes
de réglage ne sont pas terminées et que les consignes
de sécurité et les instructions de fonctionnement n’ont
pas été lues et comprises.
* Votre outil est équipé d’un guide laser de classe 1M. Le
guide laser permet de prévisualiser le chemin de la lame
de scie sur la pièce à couper avant de démarrer la scie
à onglet. Ce guide laser est alimenté par l’alimentation
en courant alternatif transformé directement par
l’entremise du câble d’alimentation. La scie doit être
connectée à la source d’alimentation et l’interrupteur
de marche/arrêt du laser doit être placé sur marche
pour que le rayon laser apparaisse.
Bouton d’arrêt
Siège
d’arrêt
Bloc d’arrêt Plaque d’ancrage

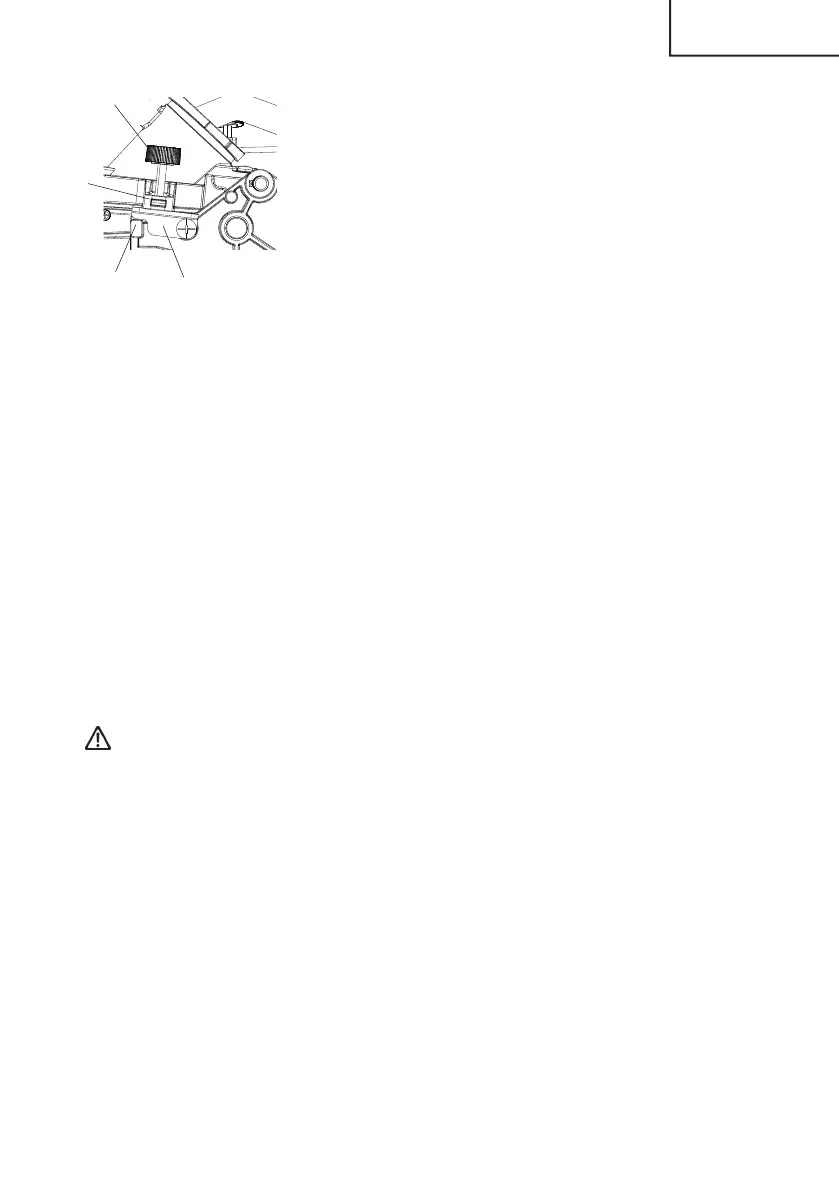

Fig. 19-b
