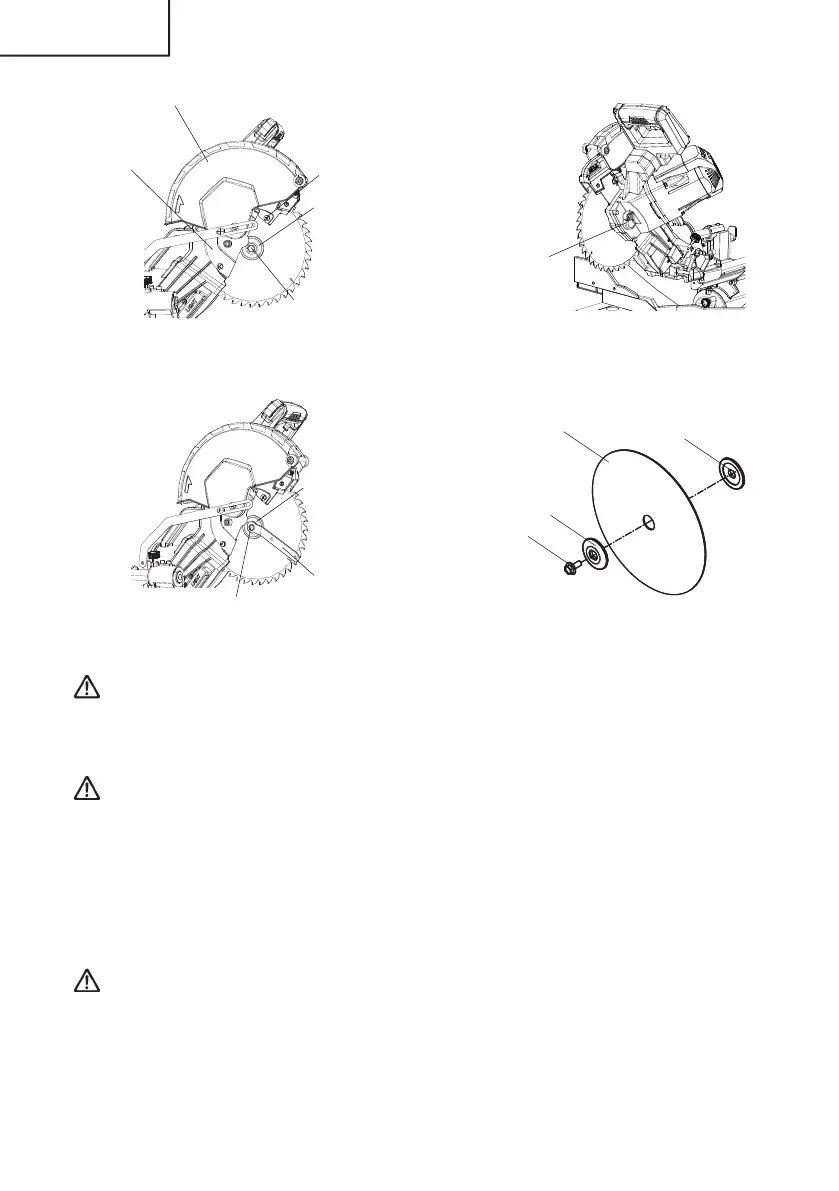

Fig. 44-b
Verrou d’axe
Clé de
changemaent
de lame
Boulon de 8 mm
Rondelle (B)
Fig. 44-c
Rondelle (B)
Boulon de 8 mm
Lame
Rondelle (A)
Fig. 44-d
Fig. 44-a
Protection intérieure
Vis de la plaque
du couvercle
Boulon de 8 mm
Rondelle (B)
Plaque du
couvercle
AVERTISSEMENT: Lors du montage de la lame de scie, s’assurer que la
marque de sens de rotation sur la lame de scie et le sens
de rotation sur la protection intérieure (se reporter à la
Fig. 1) sont les mêmes.
PRECAUTION: * Vérifi er que le verrou d’axe est revenu en position rentrée
après le retrait ou l’installation de la lame.
* Serrer le boulon 8 mm de façon qu’il ne se desserre pas
pendant le fonctionnement.
Vérifi er que le boulon 8 mm est solidement vissé avant de
mettre l’outil électrique en marche.
2. Montage de la lame de scie
AVERTISSEMENT: Débrancher la scie à onglet avant de remplacer/installer
la lame.
(1) Installer une lame de 10" (255 mm) avec axe en s’assurant que la fl èche de rotation
sur la lame correspond à la fl èche de rotation dans le sens horaire sur la protection
inférieure et que les dents de la lame sont dirigées vers le bas.
(2) Placer la rondelle (B) contre la lame. Fileter le boulon de 8 mm sur axe dans un sens
anti-horaire.
