103
Español
6. Operación de la palanca de bloqueo rápido de leva
Si los ángulos de inglete requeridos NO
son una de las nueve paradas en positivo,
la mesa para ingletes puede ser bloqueada
en cualquier ángulo entre estas paradas en
positivo utilizando el botón de bloqueo de
parada en positivo y la empuñadura de bloqueo
de inglete.
Desbloquee la mesa de inglete levantando la
empuñadura de bloqueo de inglete, agarrando
la empuñadura de bloqueo de inglete y
presionando hacia abajo el botón de bloqueo
de parada en positivo para mover la mesa
hasta el ángulo deseado, luego libere el botón de bloqueo de parada en positivo. Presione hacia
abajo en la empuñadura de bloqueo de inglete para bloquear la mesa en posicn.

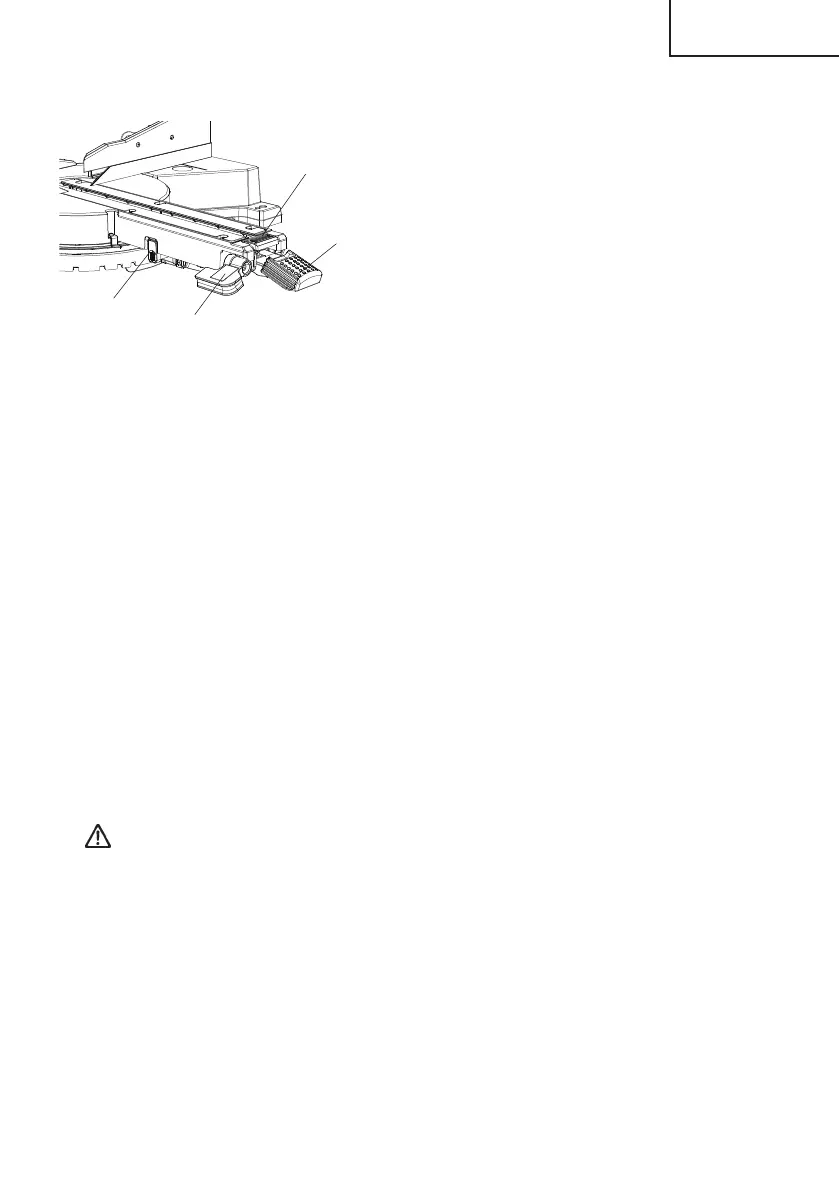

7. Botón de anulación de detención de inglete (Fig. 14)
El botón de anulacn de detención de inglete permite que la mesa sea microajustada,
desactivando la función de paradas en positivo. Cuando un ángulo de inglete requerido
está cerca de una parada de detención en positivo, esta anulación evita que la cuña del
brazo de inglete se deslice hasta la ranura de detención de la base.
(1) Desbloquee la mesa de inglete levantando la empuñadura de bloqueo de inglete.
(2) Presione hacia abajo el botón de bloqueo de parada en positivo y presione el botón
de anulación de detención de inglete. Luego, libere el botón de bloqueo de parada
en positivo mientras presiona la anulación de detención de inglete. La anulación de
inglete ya está activada.
(3) Gire la mesa hasta el ángulo deseado, je la mesa en el ángulo deseado presionando
la empuñadura de bloqueo de inglete.
(4) Para desacoplar el botón de anulación de detencn de inglete, presione hacia abajo
de nuevo en el botón de bloqueo de parada en positivo.
8. Ajuste de bisel en 90° (0°)
ADVERTENCIA: Para garantizar cortes precisos, la alineación debe ser
veri cada y los ajustes deben ser realizados antes del uso.
(1) A oje la empuñadura de bloqueo del bisel levantándola hacia arriba e inclinando el
brazo de corte mientras presiona el pasador de ajuste (A) contra la parada de bisel en
0°; re érase a las Fig. 15-a y 15-b. Apriete la empuñadura de bloqueo del bisel.
(2) Coloque una herramienta combinada en la mesa de inglete con la regla contra la mesa
y el tan de la herramienta combinada contra la hoja de sierra, como se visualiza en la
Fig. 15-a.
(3) Si la hoja no está en 0° con respecto a la mesa de inglete, a oje los tres pernos de
ajuste en la parte trasera de la unidad con una llave de tuercas hexagonal de 4 mm,
re érase a la Fig. 15-c. Desbloquee la empuñadura de bloqueo de bisel y ajuste el
brazo de corte en cero grados con respecto a la mesa. Una vez obtenida la alineación,
apriete los tres pernos de ajuste y presione hacia abajo la empuñadura de bloqueo de
bisel para jar el cabezal de corte.
Botón de anulacn
de detención de
inglete
Empuñadura de bloqueo de bisel
Empuñadura
de bloqueo de
inglete
Fig. 14
Botón de bloqueo
de parada en
positivo
