116
Español
8. Procedimientos de corte compuesto
Se puede realizar corte compuesto siguiendo las instrucciones de 5 a 7 anteriores.
Para conocer las dimensiones máximas de corte compuesto, refi érase a la tabla
“ESPECIFICACIONES” de la página 94.
PRECAUCIÓN: Asegure siempre la pieza de trabajo con la mano derecha o
izquierda y córtela deslizando la parte redonda de la sierra
hacia atrás con la mano izquierda.
Es muy peligroso girar la mesa giratoria hacia la izquierda
durante el corte compuesto porque la hoja de sierra puede
entrar en contacto con la mano que esté asegurando la pieza
de trabajo.
En caso de corte compuesto (ángulo + bisel) mediante bisel
izquierdo, extienda el tope secundario (B) por completo
antes de la operación de corte.
En caso de corte compuesto (ángulo + bisel) mediante bisel
derecho, extienda el tope secundario (B) por completo antes
de la operación de corte.
Confi rme que el tope secundario (A) (B) no interfi ere con
otras partes antes de intentar el corte compuesto. Si hay
alguna interferencia, quite el tope secundario (A) o (B).
9. Procedimientos de corte con moldura en vértice

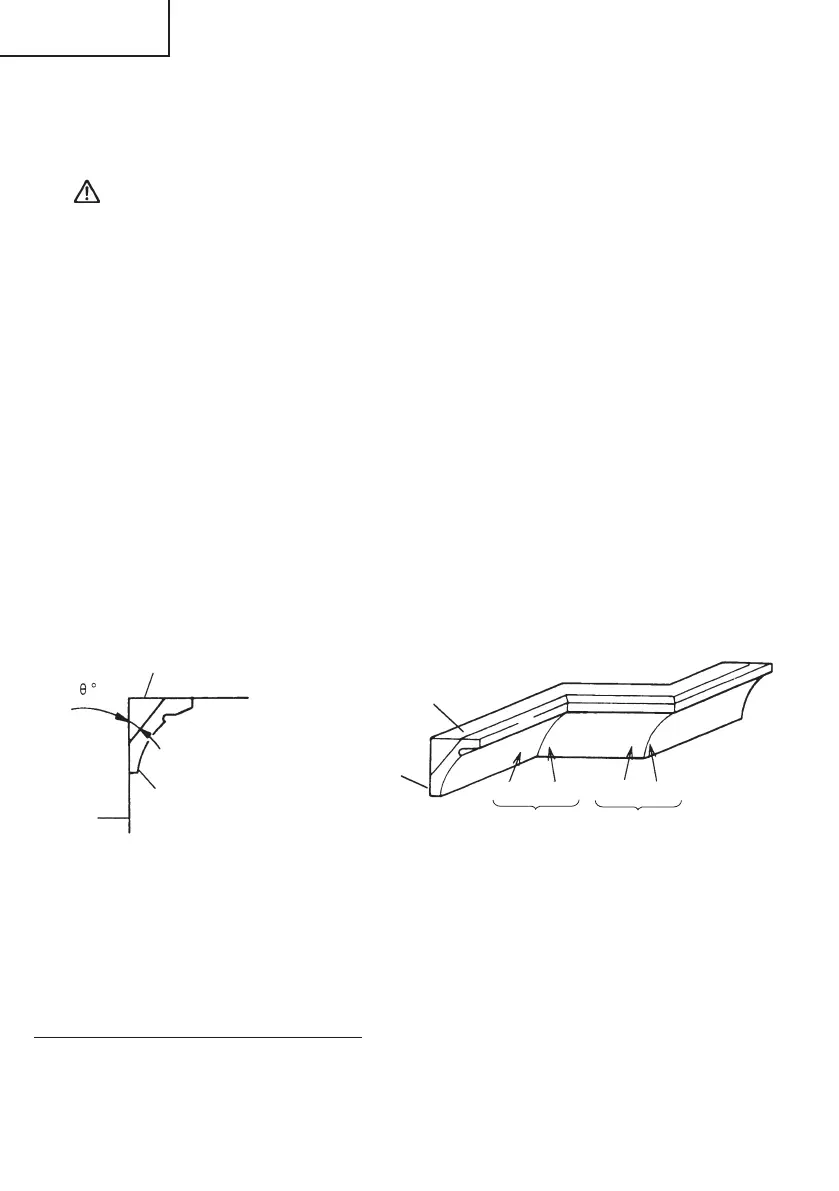

En la Fig. 31 se muestran los tipos de moldura en vértice con ángulos de (θ) 38° y 45°.
Con respecto a las molduras en vértice típicas, consulte la Fig. 32.
Pared
Ⓐ Superfi cie
superior Techo
Ⓑ Superfi cie inferior
Fig. 31 Fig. 32
Techo
Pared
Esquina interior Esquina exterior
412 3
En la tabla siguiente se muestran los ajustes de ángulo de ingletes y de corte en bisel para
los dos tipos de moldura en el vértice.
NOTA: Por motivos de comodidad, existen posiciones con parada para los ajustes
de corte de ingletes (izquierda y derecha de 31.6˚).
Para el ajuste de corte de ingletes
Si la mesa giratoria se ha ajustado en cualquiera de los ángulos descritos, mueva la mesa
giratoria ajustando la empuñadura de bloqueo de inglete ligeramente hacia la derecha y la
izquierda para estabilizar la posición, y para alinear correctamente la escala de ángulo de
inglete y la punta del indicador antes de que comience la operación.
