80
Français

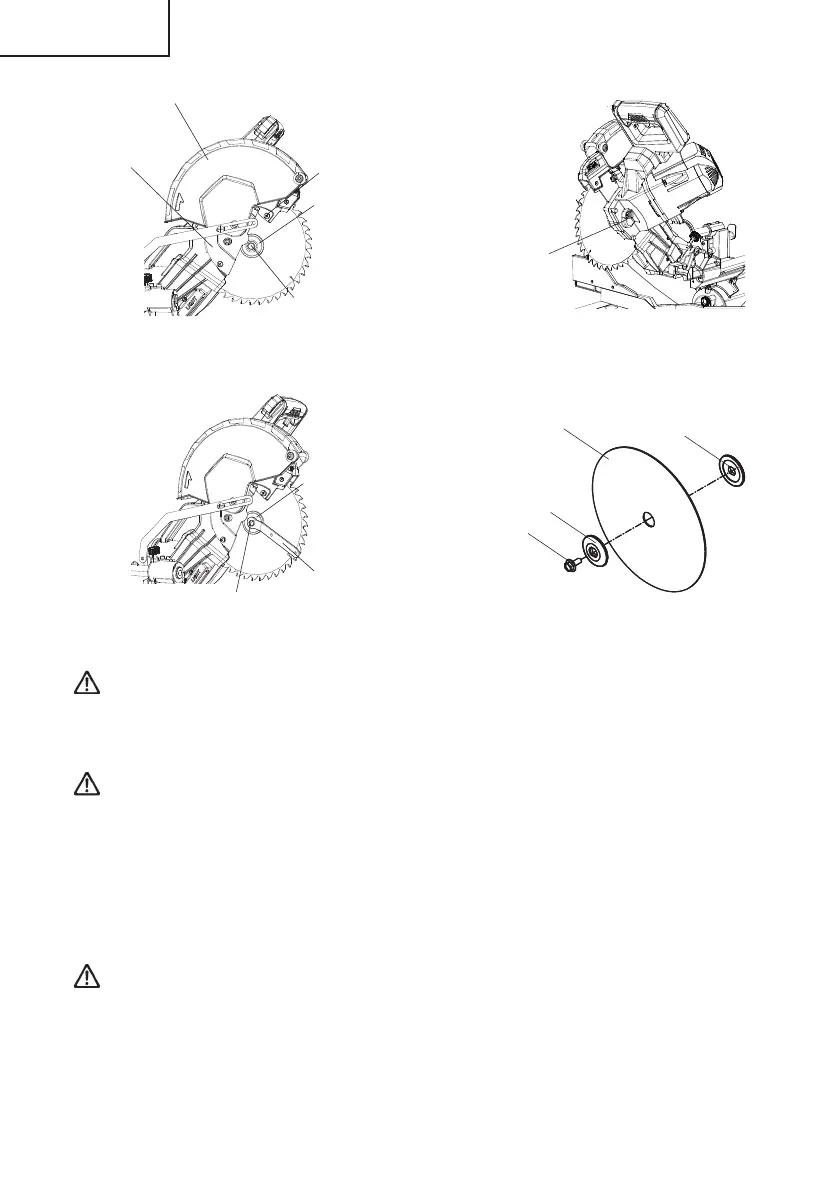

Fig. 44-a
Fig. 44-b
Verrou
d’axe
Rondelle (B)
Boulon de 8 mm
Lame
Rondelle (A)
Fig. 44-d
Protection intérieure
Vis de la plaque
du couvercle
Boulon de 8 mm
Clé de
changemaent
de lame
Boulon de 8 mm
Rondelle (B)
Fig. 44-c
Rondelle (B)
Plaque du
couvercle
AVERTISSEMENT: Lors du montage de la lame de scie, s’assurer que la
marque de sens de rotation sur la lame de scie et le sens
de rotation sur la protection intérieure (se reporter à la
Fig. 1) sont les mêmes.
PRECAUTION: * Vérifi er que le verrou d’axe est revenu en position rentrée
après le retrait ou l’installation de la lame.
* Serrer le boulon 8 mm de façon qu’il ne se desserre pas
pendant le fonctionnement.
Vérifi er que le boulon 8 mm est solidement vissé avant de
mettre l’outil électrique en marche.
2. Montage de la lame de scie
AVERTISSEMENT: Débrancher la scie à onglet avant de remplacer/installer
la lame.
(1) Sélectionner une lame de 255 mm en s’assurant que la fl èche de rotation sur la lame
correspond à la fl èche de rotation dans le sens horaire sur la protection intérieure et
que les dents de la lame sont dirigées vers le bas.
(2) Placer la lame, la rondelle (B) contre la lame. Fileter le boulon de 8 mm dans un sens
anti-horaire.
