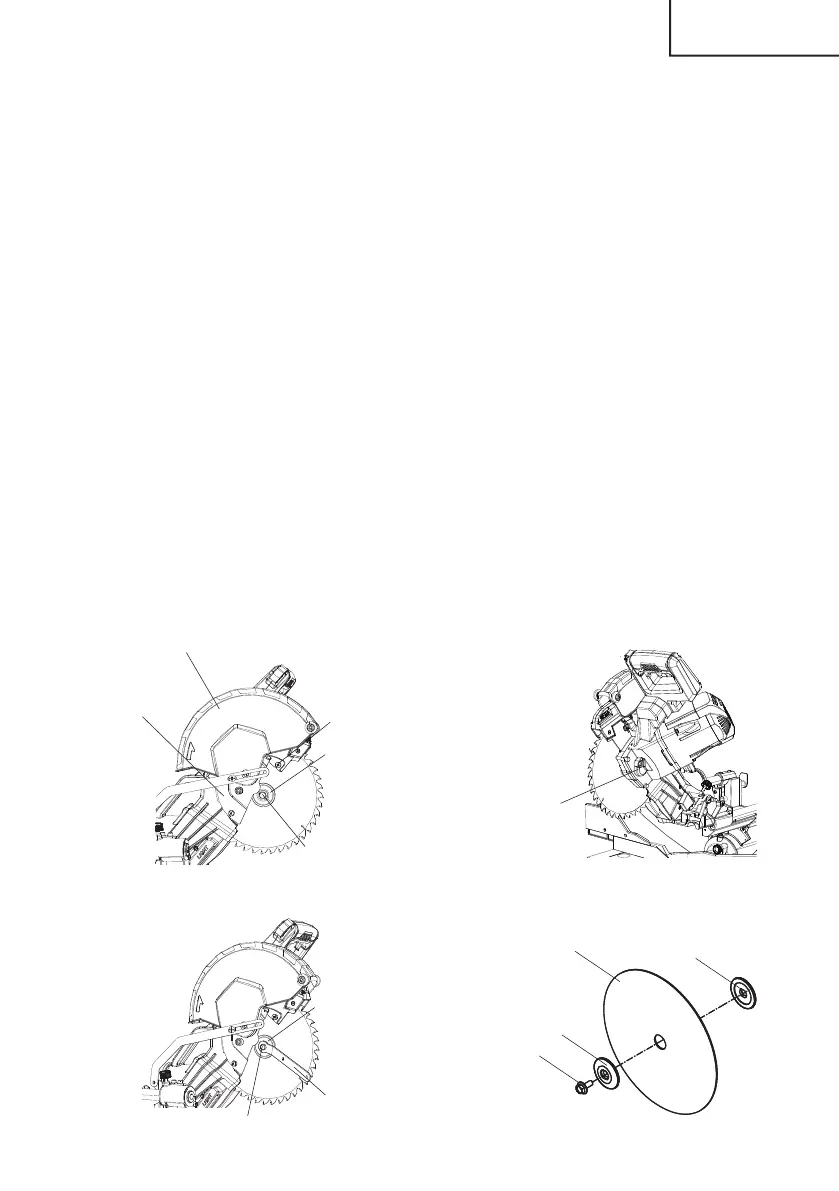

1. Desmontaje de la hoja (Fig. 44-a, Fig. 44-b, Fig. 44-c y Fig. 44-d)
(1) Desconecte el cable de alimentación del tomacorriente.
(2) Levante el cabezal de corte en posición vertical, deslice el cabezal de corte completamente
hacia la parte trasera de la unidad y apriete la perilla de fi jación de deslizamiento.
(3) Levante el protector inferior hasta la posición más elevada.
(4) Mientras sostiene el protector inferior, quite el tornillo de la placa de cubierta con un
destornillador Phillips.
(5) Rote la placa de cubierta para exponer el perno de 8 mm.
(6) Coloque la llave de tuercas del extremo de la hoja sobre el perno de 8 mm.
(7) Localice el bloqueo del husillo en el motor.
(8) Presione el bloqueo del husillo, mientras lo retiene con fi rmeza al girar la hoja hacia la
derecha. El bloqueo del husillo se engranará y bloqueará el eje. Continúe para retener
el bloqueo del husillo, mientras gira la llave de tuercas hacia la izquierda para afl ojar el
perno de 8 mm.
(9) Retire el perno de 8 mm, la arandela (B) y la hoja. No retire la arandela (A).
NOTA: Si el bloqueador del huso no puede presionarse fácilmente para bloquear
el huso, gire el perno de 8 mm con la llave de 13 mm (accesorio estándar)
presionándolo.
El cubo de la hoja de sierra se bloqueará al presionar hacia adentro el
bloqueador del mismo.
NOTA: Preste atención a las piezas que ha quitado, anotando su posición y la
dirección en la que están orientadas. Limpie la arandela (B) de restos de
polvo antes de instalar una hoja nueva.
Fig. 44-b
Bloqueo de
husillo
Llave de tuercas de
extremo de la hoja
Perno de 8 mm
Arandela (B)
Fig. 44-c
Arandela (B)
Perno de
8 mm
Hoja
Arandela (A)
Fig. 44-d
Fig. 44-a
Protección inferior
Tornillo de
la placa de
cubierta
Perno de 8 mm
Arandela (B)
Placa de
cubierta
