7. Inmovilización de la pieza de trabajo
ADVERTENCIA:Sujete siempre la pieza de trabajo a la escuadra de guía, ya que
de lo contrario podría salirse de la mesa y causar lesiones serias.
8. Instalación de los soportes ... (Accesorios opcionales)
Los soportes ayudan a mantener estables, y
en su lugar, las piezas de trabajo largas
durante la operación de corte.
(1) Como se indica en la Fig. 13, utilice una
escuadra de acero para alinear el borde
superior de los soportes con la superficie
de la base.
Afloje el perno de aletas de 6 mm. Gire
el perno de ajuste de altura de 6 mm, y
ajuste la altura del soporte.
(2) Después del ajuste, apriete firmemente
la tuerca de mariposa de 6 mm y asegure
el sujetador con el perno de perilla de 6
mm (accesorio opcional). Si el largo del
perno de ajuste de altura de 6 mm es
insuficiente, coloque debajo una placa
delgada. Asegúrese de que el extremo
del perno de ajuste de altura de 6 mm
no sobresalga del sujetador.
Fig. 12-a
Perno (B) de 8 mm (Retén para ángulo
en bisel de 45° hacia la derecha)
Indicador
(Para escala
de bisel)
Perno de 8 mm (A) (Retén para ángulo en
bisel izquierda de 45°)
Indicador
(para escala
de corte en
bisel derecho)
Tornillo de
fijación de 8 mm
(Retén para 0° no
mostrada)
Fig. 12-b
Tirar
Pasador de
fijación (A)

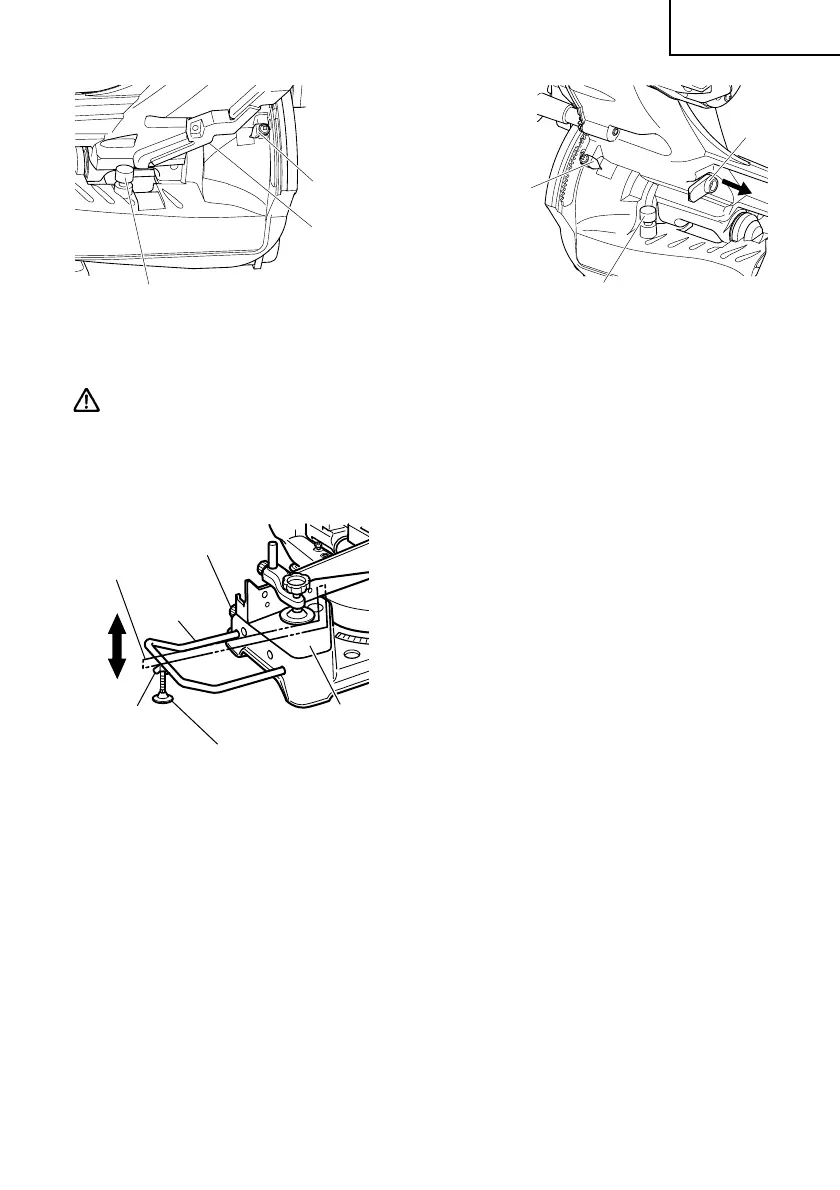

Fig. 13
Perno de perilla
de 6 mm
(Accesorio opcional)
Superficie de la
base
Tuerca de aletas
de 6 mm
(accesorio
opcional)
Perno de ajuste de la altura de 6 mm
(accesorio opcional)
Soporte
(Accesorio
opcional)
Escuadra
de acero
