Hitachi C 12RSH

Français
55
APPLICATIONS
Cadres en bois et en aluminium.
PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, effectuer les préparations suivantes:
1. Installation

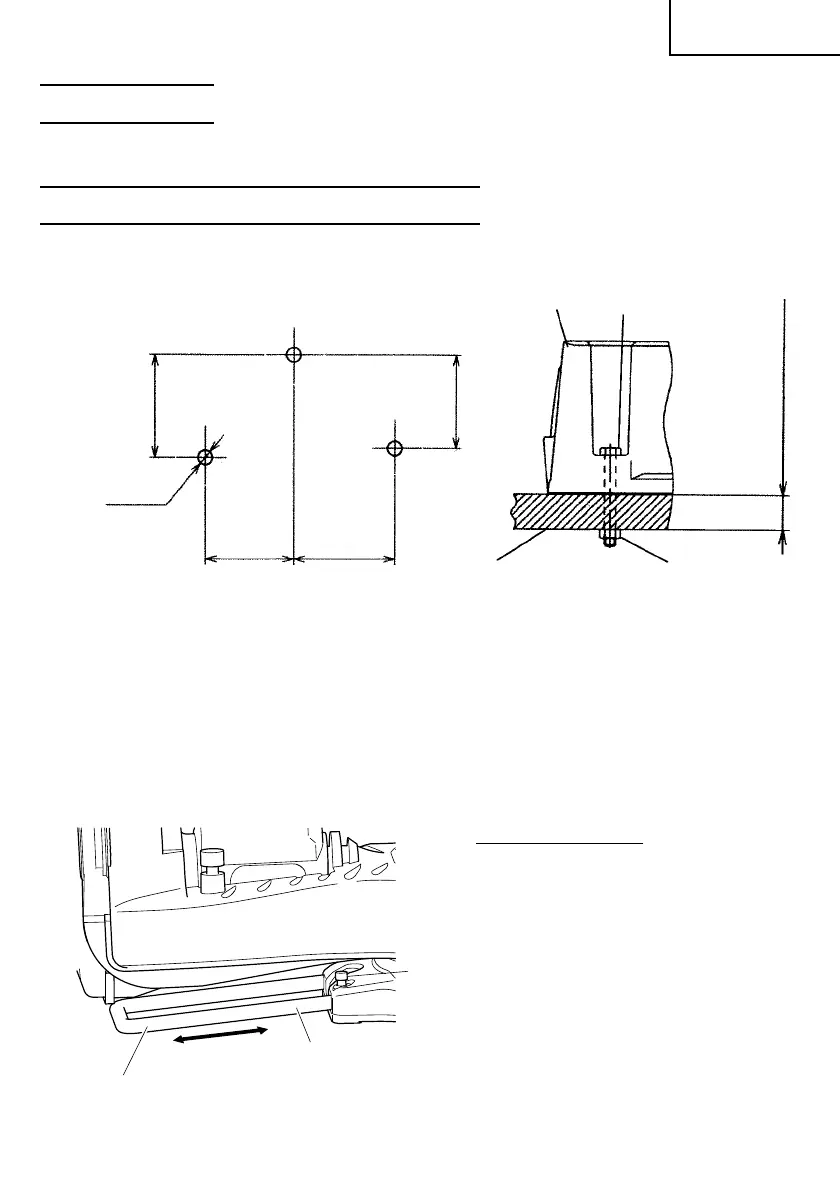

Fig. 4
Fixer l’outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4.
Sélectionner des boulons d’un diamètre 5/16" (8 mm) dont la longueur convient pour
l’épaisseur de l’établi.
La longueur des boulons devra être d’au moins 1-9/16" (40 mm) plus l’épaisseur de
l’établi.
Par exemple, utiliser des boulons de 2-9/16" (65 mm) ou plus avec un établi de 1" (25
mm) d’épaisseur.
Le support (B) fixé à l’arrière du socle aide à stabiliser l’outil électrique.
Réglage du support
Desserrer le boulon de 6 mm à l’aide
de la clé à douille de 10 mm.
Régler le support jusqu’à ce que sa
surface inférieure soit en contact avec
la surface du banc.
Après le réglage, visser le boulon de 6
mm à fond.
Fig. 5
Déplacer
Régler le support jusqu’à ce que sa surface
inférieure soit en contact avec la surface du banc.
Support
Boulon
de 6 mm
11-1/16"
(281 mm)
3 orifices de
11/32" (9 mm)
10-5/64"
(256 mm)
9-39/64"
(244 mm)
Epaisseur de l’établi 1" (25 mm)
Etabli Ecrou de 5/16" (8 mm)
Boulon de 5/16" (8 mm)Socle
11-1/16"
(281 mm)
