Français
69
* N’utilisez pas la section supérieure, ni ne soulevez l’unité
principale lorsque vous avez l’affichage numérique en
main (Fig. 1) au risque d’endommager ce dernier.
4. Coupe de pièces minces (Coupe à pression simple)
Glisser la charnière sur le support (A), et serrer
le bouton (A)/(B) de fixation de glissière
comme (Voir Fig. 2) indiqué à la Fig. 27.
Abaisser la poignée pour couper la pièce .
Cette façon d’utiliser l’outil électrique permet
de couper des pièces d’une section allant
jusqu’à 4-3/16" (107 mm).
5. Coupe de pièces volumineuses
Il peut arriver que la coupe ne puisse pas
s’effectuer complètement en fonction de la
hauteur de la pièce. Dans ce cas, monter une
planche auxiliaire à l’aide des vis à tête plate
de 6 mm et des écrous de 6 mm en utilisant
les orifices de 7 mm de la surface de la garde
(deux orifices de chaque côté). (Fig. 28)
Pour l’épaisseur de la planche auxiliaire, voir
page 53 “SPÉCIFICATIONS”.
6. Coupe de pièces larges (Coupe avec chariot)
(1) Pièces d’une hauteur allant jusqu’à 4-3/16"
(107 mm) et d’une largeur allant jusqu’à
12-1/4" (312 mm): Desserrer le bouton (A)
de fixation de glissière et incliner la lame
vers l’avant (Voir Fig. 2).
Puis, appuyer sur la poignée et ramener
la lame vers l’arrière pour couper la pièce
comme indiqué à la Fig. 29. Cela facilitera
la coupe des pièces d’une hauteur allant
jusqu’à 4-3/16" (107 mm) et d’une largeur
allant jusqu’à 12-1/4" (312 mm).
(2)
Pièces d’une hauteur allant jusqu’à 4-11/
16" (120 mm) et d’une largeur allant jusqu’à
10-3/16" (260 mm): Les pièces d’une
hauteur allant jusqu’à 4-11/16" (120 mm)

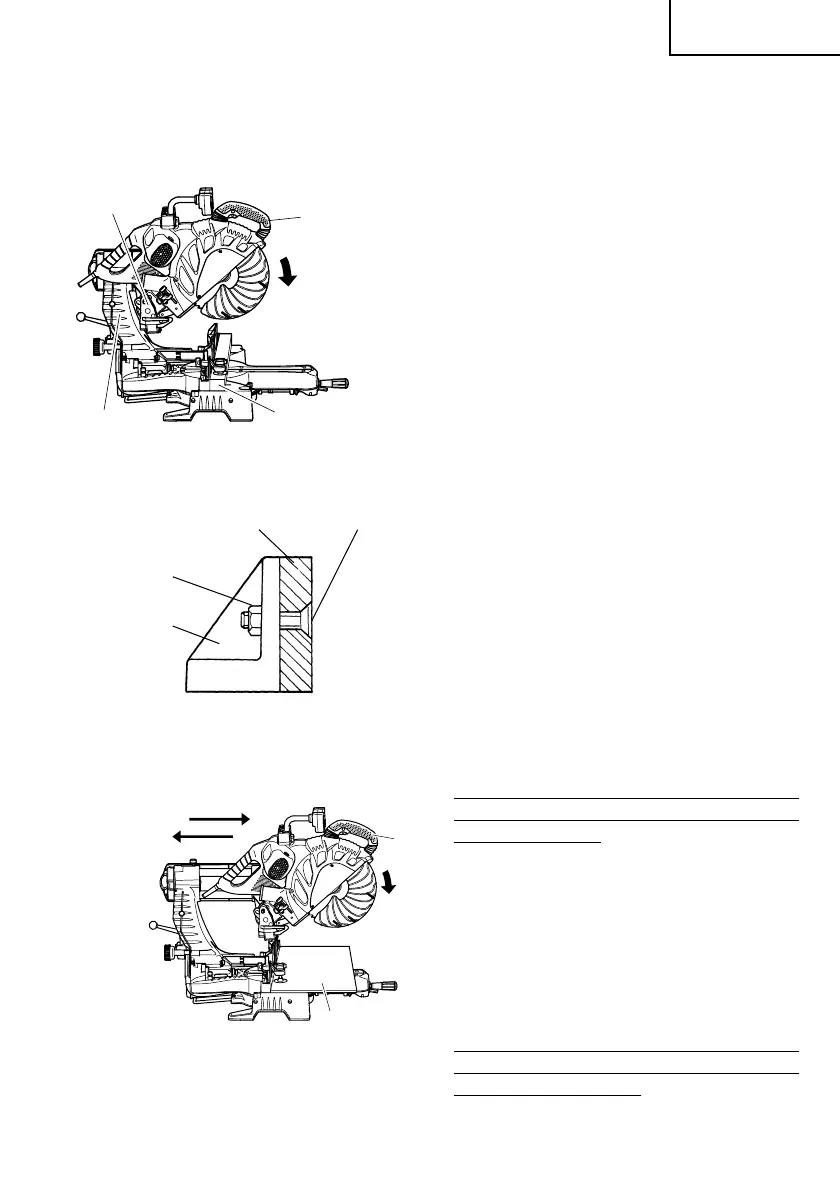

Fig. 28
Garde
Ecrou de
6 mm
Vis à tête de
plate de 6 mm
Planche
auxiliaire
Fig. 27
Charnière
Support (A)
Poignée
Appuyer
sur vers le
bas.
Pièce
Pièce
Fig. 29
2 Appuyer
vers le
bas
3
Pousser vers
l’arrière pour couper
1 Tirer vers l’avant
Poignée
