Dans le cas d’une coupe mixte (angle + biseau) à biseau droit,
tourner la garde secondaire (A) dans le sens des aiguilles d’une
montre, puis procéder à l’opération de coupe.
12. Procédures de coupe de corniche complexe
La Fig. 37 montre deux types de corniche complexe courants ayant des angles de 38° et
de 45°. Pour les montures de corniche complexe, voir la Fig. 38.
Le tableau ci-dessous montre les réglages d’angle d’onglet et d’angle de biseau qui
conviennent le mieux pour les deux types de corniche complexe.
REMARQUE: A des fins de commodité, des crans positifs sont prévus à la fois pour
les positions de réglage d’onglet (31,6° à gauche et à droite).
Réglage d’une coupe d’onglet
Si la plaque tournante est réglée sur l’un des angles décrits, déplacer la poignée latérale
de réglage de la plaque tournante légèrement vers la droite ou vers la gauche pour
stabiliser la position et aligner correctement l’échelle d’onglet et l’extrémité de
l’indicateur avant de commencer le travail.
Réglage d’une coupe de biseau
Tourner le levier de serrage de la section en biseau vers la gauche et s'assurer que la
position est stable et que l'échelle d'angle de biseau et l'extrémité de l'indicateur sont
soigneusement alignés. Cela fait, serrer le levier de verrouillage.

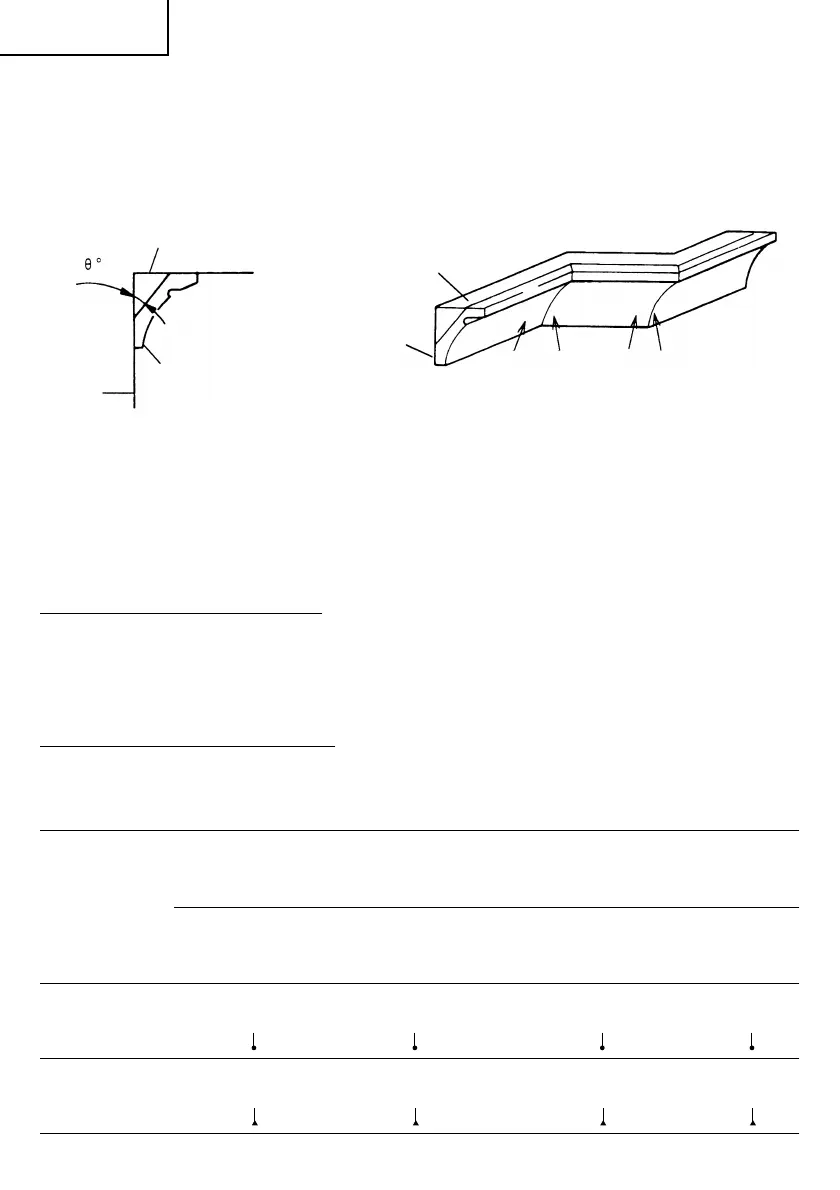

Fig. 37 Fig. 38
Plafond
1
34
Mur
A Surface supérieure
Plafond
B surface inférieure
Mur
2
Coin intéieur Coin extéieur
Pour découper une corniche
complexe aux positions 1 et
4 de la Fig. 38
Pour découper une corniche
complexe aux positions
2
et
3
de la Fig. 38
Réglage
d’angle
d’onglet
35.3° vers la
droite
(repère
)
31.6° vers la
droite
(repère
)
Réglage
d’angle
d’onglet
35.3° vers la
gauche
(repère
)
31.6° vers la
gauche
(repère
)
Réglage
d’angle
de biseau
30° vers la
gauche
(repère
)
33.9° vers la
gauche
(repère
)
Réglage
d’angle de
biseau
30° vers la
gauche
(repère
)
33.9° vers la
gauche
(repère
)
Type de
corniche
complexe
Type 45°
Type 38°
