120
Español

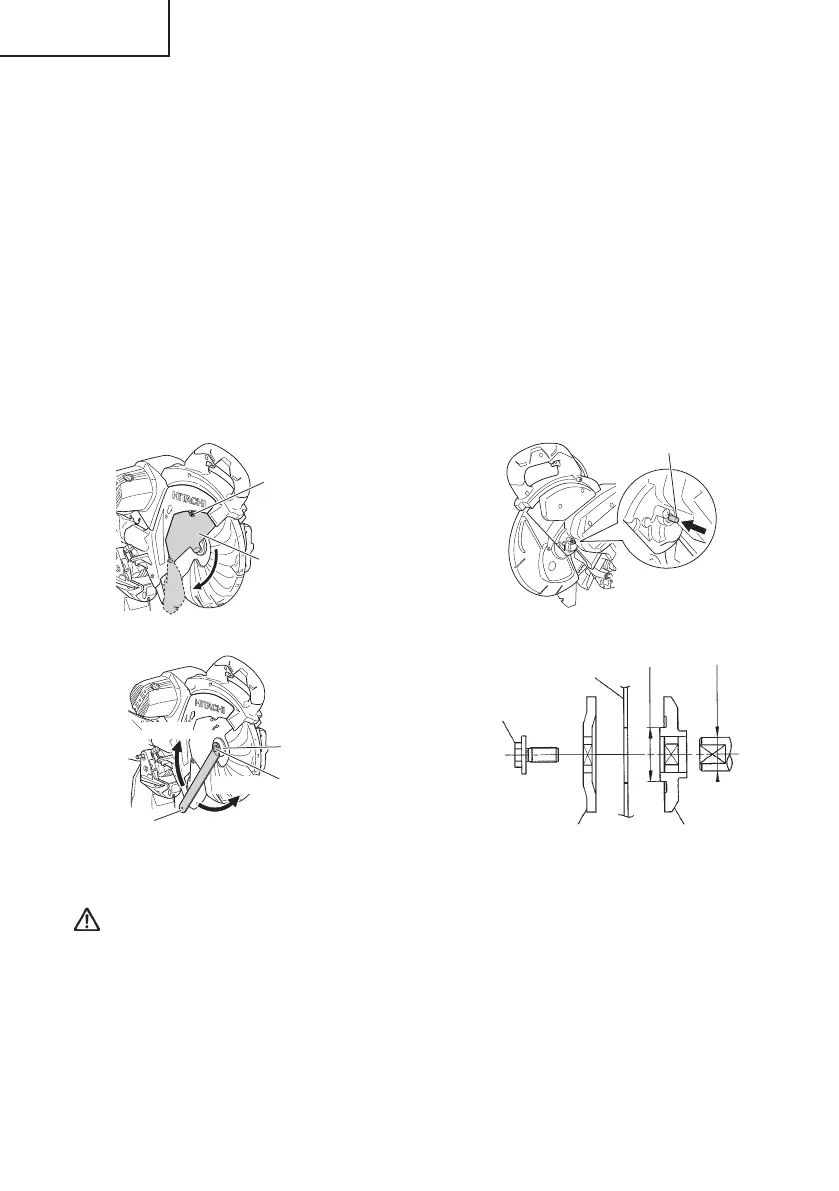

1. Montaje de la hoja de sierra (Fig. 50-a, Fig. 50-b, Fig. 50-c y Fig. 50-d)
(1) Utilice un destornillador Phillips para afl ojar el tornillo de 5mm que sujeta la cubierta
del huso y gire la cubierta del huso.
(2) Presione el bloqueador del huso y afl oje el perno de 10 mm con la llave de 17 mm
(accesorio estándar).
Como el perno de 10 mm está roscado hacia la izquierda, afl ójelo girándolo hacia la
derecha como se muestra en la Fig. 50-c.
NOTA: Si el bloqueador del huso no puede presionarse fácilmente para bloquear
el huso, gire el perno de 10 mm con la llave de 17 mm (accesorio estándar)
presionándolo.
El cubo de la hoja de sierra se bloqueará al presionar hacia adentro el
bloqueador del mismo.
(3) Quite el perno y la arandela (B)
Fig. 50-a
Fig. 50-b
Fig. 50-c
Cubierta de husillo
Tornillo de 5 mm
Bloqueador del huso
Arandela (A)
Arandela (B)
21/32" (17mm)
Hoja de sierra
Perno
1" (25.4mm)
Afl ojar
Perno de 10 mm
Arandela (B)
Apretar
Fig. 50-d
Llave de 17 mm
(4) Levante el revestimiento de protección inferior y monte la hoja de sierra.
ADVERTENCIA: Cuando monte la hoja de sierra, confi rme que la marca del
indicador de rotación de la misma y del sentido de giro
de la cubierta bel huso (consulte la Fig. 1) hayan quedado
correctamente adaptadas.
(5) Limpie cuidadosamente la arandela (B) y el perno de 10 mm, e instálelos en el huso de
la hoja de sierra.
(6) Presione el bloqueador del huso y apriete el perno de 10 mm girándolo hacia la
izquierda con la llave de 17 mm (accesorio estándar), como se indica en la Fig. 50-c.
