Français
(3) Retirer le boulon et la rondelle (B).

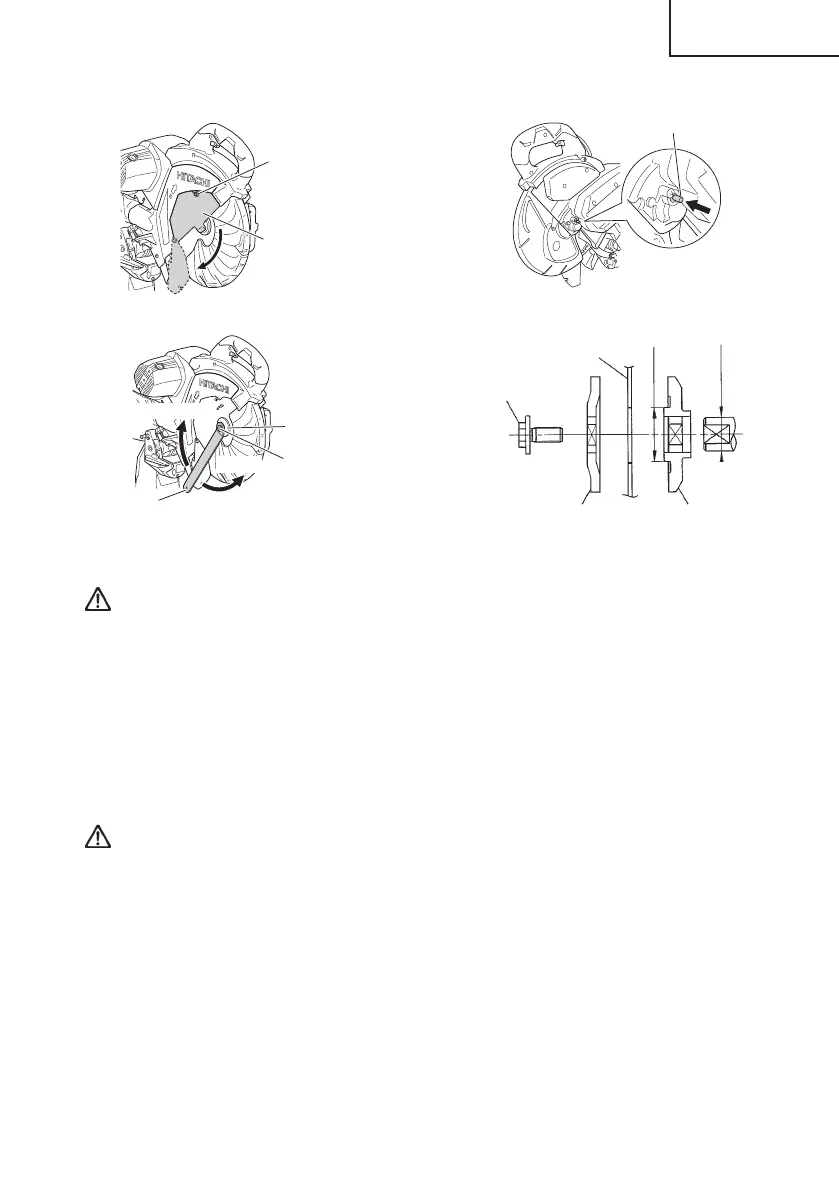

Fig. 50-a
Fig. 50-b
Fig. 50-c
Rondelle (A)
Rondelle (B)
21/32" (17mm)
Lame
Boulon
1" (25.4mm)
Serrer
Fig. 50-d
Carter d’axe
Vis de 5 mm
Verrou d’axe
Desserrer
Boulon de
10 mm
Rondelle (B)
Clé de 17 mm
(4) Soulever le protection intérieure et installer la lame.
AVERTISSEMENT: Lors du montage de la lame de scie, s'assurer que la
marque de sens de rotation sur la lame de scie et le sens
de rotation sur le couvercle d'axe (se reporter à la Fig. 1)
sont les mêmes.
(5) Nettoyer soigneusement la rondelle (B) et le boulon de 10 mm et les installer sur l'axe
de la lame de scie.
(6) Appuyer sur le verrou d’axe et serrer le boulon de 10 mm en le tournant vers la gauche
à l’aide de la clé fournie avec clé de 17 mm (accessoire standard), comme indiqué à la
Fig. 50-c.
PRECAUTION: * Un guide poussière est installé à l'intérieur, derrière le
carter d'engrenage.
Lors du retrait ou de l’installation de la lame, ne pas toucher
le guide-copeaux. Cela pourrait casser ou ébrécher les
extrémités de la lame.
* Vérifi er que le verrou d’axe 10 mm est revenu en position
rentrée après le retrait ou l’installation de la lame.
* Serrer le boulon 10 mm de façon qu’il ne se desserre pas
pendant le fonctionnement.
Vérifi er que le boulon 10 mm est solidement vissé avant de
mettre l’outil électrique en marche.
