Hitachi C 9U2 Handling Instructions

9
中文

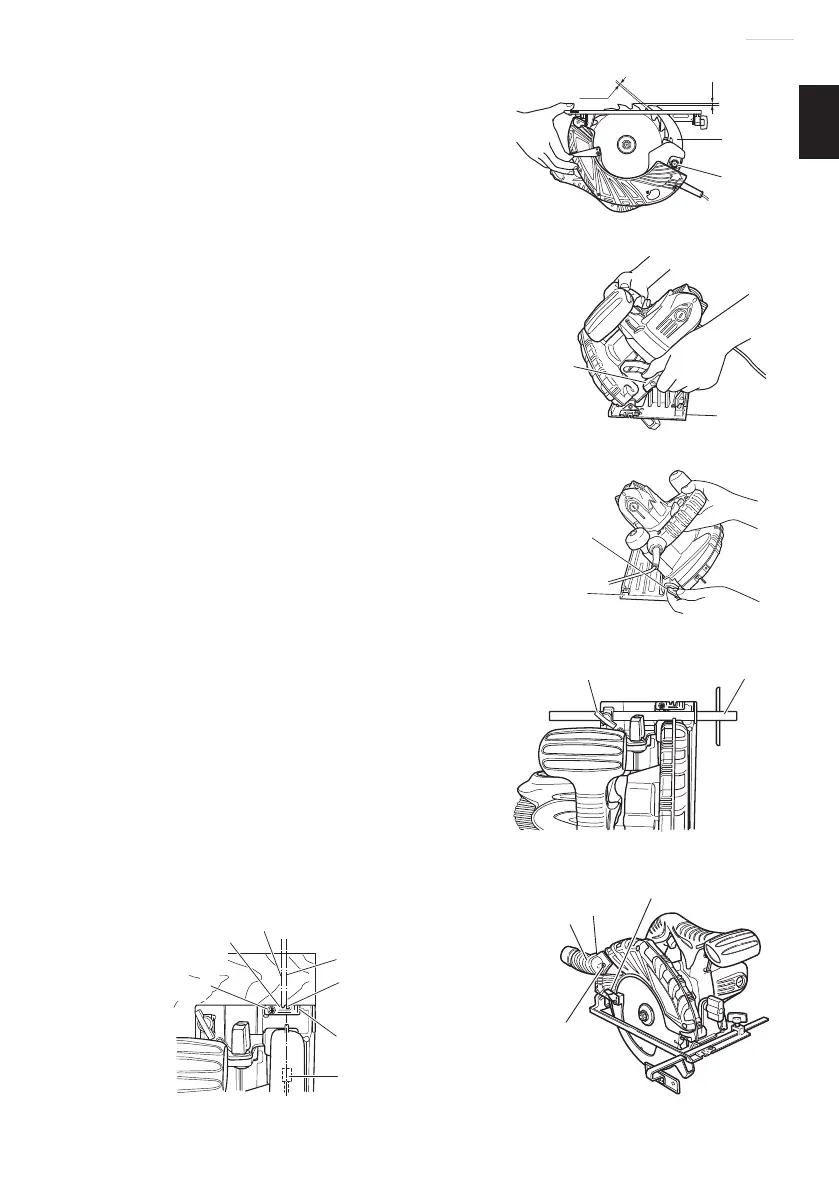

2. 调整分料刀
拧松夹住分料刀的六角承座螺栓，调整分
料刀以使分料刀与锯片齿圈之间的距离不
超过 3 mm，锯片齿圈超出分料刀下缘
（图4）不大于 3 mm，然后重新拧紧六角
承座螺栓。
3. 调整倾斜角度
如图5、图6所示拧松斜规上的蝶形螺帽
和底座上的蝶形螺栓，根据底座的情况，
锯片可能倾斜至 45 度的最大角度。完成
调整之后，确认蝶形螺帽和蝶形螺栓是否
拧紧。
4. 调整引导器（图7）
拧松蝶形螺栓，将引导器左右移动，即可
调整锯割位置。
引导器可以安装在工具的左边或右边。
5. 调整导向器
在圆锯机上，可进行导向器固定位置之微
调，此微调之位置须先将锯片与记号线对
准。
圆锯机从工厂出货后，导向器上的前段线
性比例尺会与锯片的中央部位对准（图8）。
万一固定位置是错误的话，请松开导向器
上的 M4 螺丝，做必要的调整。
6. 使用集尘器
如需使用真空吸尘器收集锯割粉尘，请将
抽吸软管安装至集尘器（集尘器由 M4 和
M5 螺丝安装于主机上）。
安装集尘器时，请同时务必将杆更改为短
型（图 9）。
蝶形螺帽
底座
图5
最大 3 mm
最大 3 mm
分料刀
六角承
座螺栓
图4
蝶形螺栓
底座
图6
蝶形螺栓
引导器
图7
记号线
45 度倾斜时的
前部尺度
Ｍ４螺丝
记号线
无倾斜时的前部
尺度
导向器
锯片
图8
M5 螺丝
集尘器
M4 螺丝
杆（短型）
图 9
