Español
31

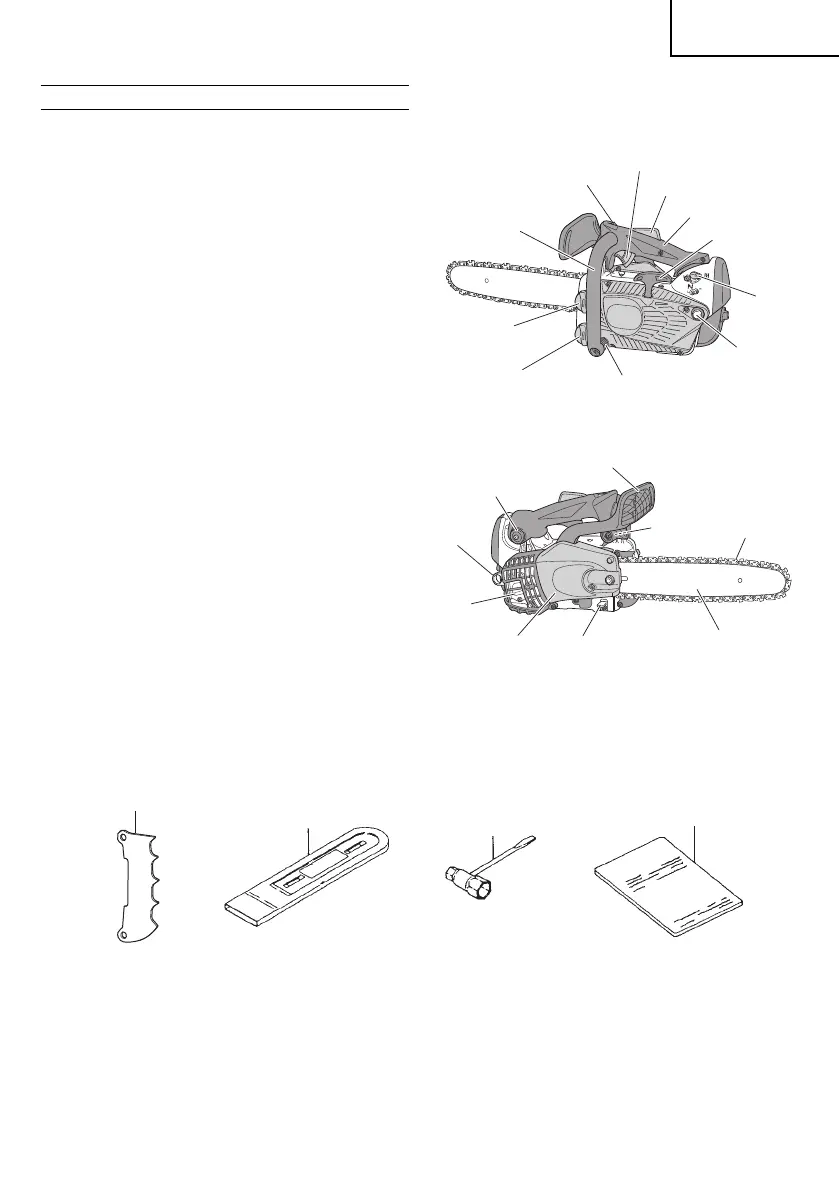

¿QUÉ ES QUÉ?
1. Gatillo del acelerador: Dispositivo activado por el dedo del
operador para controlar la velocidad del motor.
2. Tope del gatillo del acelerador: Dispositivo que evita la
operación accidental del gatillo del acelerador hasta que se
suelta manualmente.
3. Llave de ignición: Dispositivo que permite arrancar y detener el
motor.
4. Tapa del depósito de aceite: Para cerrar el depósito de aceite.
5. Arrancador de retroceso: Tire del asidero para arrancar el
motor.
6. Asidero frontal: Asidero de soporte ubicado en o hacia la parte
frontal de la caja del motor.
7. Tapa del depósito de combustible: Para cerrar el depósito de
combustible.
8. Mango trasero: mango de apoyo ubicado en la parte superior
del alojamiento del motor.
9. Palanca del estárter: Dispositivo para enriquecer la mezcla de
combustible/aire, para ayudar al arranque.
10. Bomba de cebado: dispositivo destinado a suministrar
combustible adicional para facilitar el arranque.
11. Barra de guía: Parte que soporta y guía la cadena de sierra.
12. Cadena de sierra: Cadena que sirve como herramienta de corte.
13. Freno de la cadena (Protector frontal de la mano): Dispositivo
para detener o bloquear la cadena.
14. Punto de sujeción: La parte para colgar la unidad utilizando una
correa, gancho o cuerda de seguridad.
15. Retén de la cadena: Dispositivo para retener la cadena de
sierra.
16. Cubierta lateral: protección para la barra de guía, cadena de
sierra, embrague y piñón cuando se utiliza la sierra de cadena.
17. Silenciador: reduce el ruido de escape del motor y direcciona
los gases de escape.
18. Resorte antivibraciones: reduce la transmisión de vibraciones a
las manos del usuario.
19. Goma antivibraciones: reduce la transmisión de vibraciones a
las manos del usuario.
20. Apoyo dentado (opcional): Dispositivo que actúa como pivote
cuando se entra en contacto con un árbol o un tronco.
21. Cubierta de la barra de guía: Dispositivo para cubrir la barra
de guía y la cadena de sierra cuando no se esté utilizando el
aparato.
22. Llave combinada de cubo: Herramienta para extraer o instalar la
bujía y tensar la cadena de sierra.
23. Instrucciones de manejo: Incluidas con el aparato. Lea las
instrucciones para aprender a utilizar apropiadamente y con
seguridad el aparato, y guárdelas para futuras referencias.
18
10
8
2
9
6
5
1
3
7
4
12
18
13
16
17
14
19
15
11
20
21
22
23
000BookCS33EDTUS.indb31000BookCS33EDTUS.indb31 2011/04/2811:32:512011/04/2811:32:51
