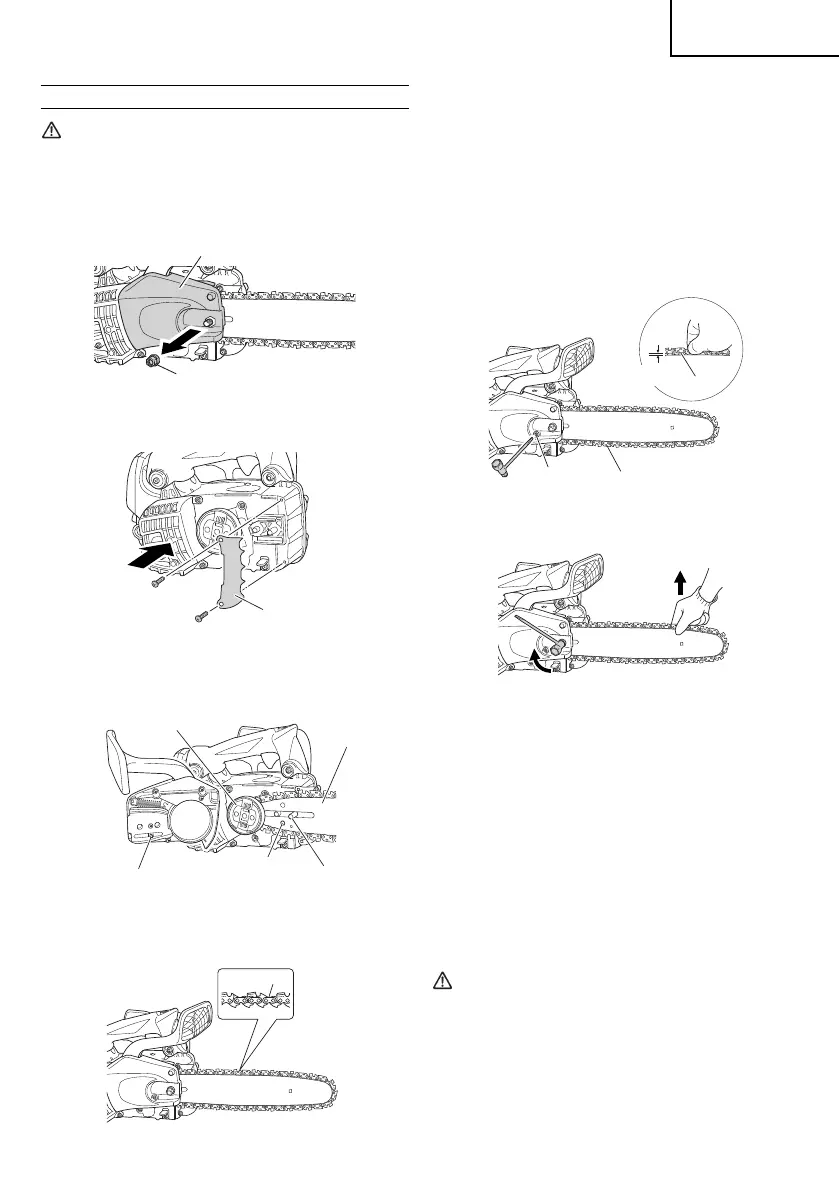

PROCEDIMIENTOS DE MONTAJE
ADVERTENCIA
Jamás intente arrancar el motor sin la caja lateral, la barra y la
cadena fi rmemente instaladas.
1. Tire del freno de la cadena (18) hacia el asa delantera para
comprobar que el freno esté desactivado. (Fig. 15)
2. Quite la tuerca de fi jación (2) de la barra de guía. Quite la caja
lateral (3). (Fig. 2)
3
2
Fig. 2
* En el caso de instalar el apoyo dentado (4), instale el apoyo
dentado (4) en el aparato con dos tornillos. (Fig. 3)
4
Fig. 3
3. Instale la barra de guía (5) en los pernos (6) y, a continuación,
empújela hacia la rueda dentada (7) lo más lejos posible.
(Fig. 4)
7
5
6
9
8
Fig. 4
4. Compruebe que la dirección de la cadena (10) sea correcta
como se indica en la fi gura y alinee la cadena sobre la rueda
dentada. (Fig. 5)
10
Fig. 5
5. Guíe los eslabones impulsores en la ranura de la barra en todo
el contorno de la barra.
6. Instale la caja lateral (3) en los pernos (6).
Asegúrese de que la cabecilla del tornillo de ajuste (8) de
tensión de cadena esté fi ja en el agujero de la barra (9). (Fig. 4)
Luego, apriete la tuerca de fi jación (2) manualmente permitiendo
que el extremo de la barra de la guía se mueva de arriba a hacia
abajo fácilmente. (Fig. 2)
7. Levante el extremo de la barra y apriete la cadena de sierra (10)
girando el perno de ajuste de tensión (11) en el sentido horario.
Para comprobar la tensión correcta, levante ligeramente el
centro de la cadena, debiendo existir un juego de alrededor de
0,5 a 1,0 mm entre la barra y el borde del eslabón impulsor (12).
(Fig. 6, 7)
12
11
10
0,5-1,0 mm
Fig. 6
Fig. 7
PRECAUCIÓN
¡LA CORRECTA TENSIÓN ES SUMAMENTE IMPORTANTE!
8. Levante el extremo de la barra y apriete fi rmemente la tuerca de
fi jación de la barra de guía con la llave combinada. (Fig. 7)
9. Debido a que la cadena nueva se va estirando, se debe ajustar la
cadena después de unos cortes, observando cuidadosamente
la tensión de la cadena durante los primeros 30 minutos del
corte.
NOTA
Verifi que frecuentemente la tensión de la cadena para lograr el
óptimo rendimiento y durabilidad.
PRECAUCIÓN
○ Cuando la cadena estuviera excesivamente tensa, podrán
dañarse rápidamente la barra y la cadena. En cambio, cuando la
cadena estuviera excesivamente fl oja, la cadena podrá salirse
de la ranura de la barra.
○ Utilice siempre guantes para la manipulación de la cadena.
ADVERTENCIA
Durante la operación, agarre fi rmemente la sierra con ambas
manos. La operación con una sola mano podrá causar heridas
serias.
