Français
29
40

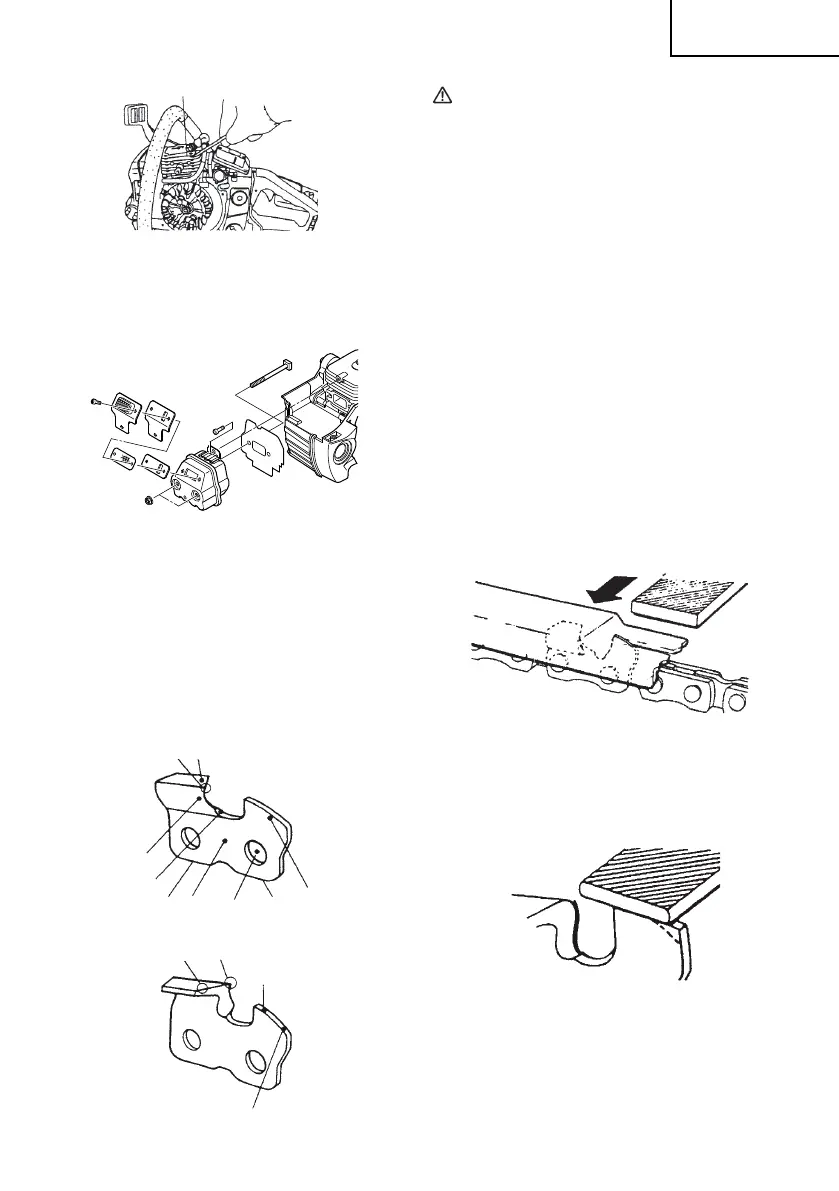

Fig. 39
Nettoyage du silencieux (Fig. 40)
Démontez le silencieux et le pare-étincelles (si la machine est
équipée d’un tel dispositif) et nettoyez régulièrement les résidus de
carbone déposés au niveau de l’orifi ce d’échappement et de l’entrée
du silencieux, toutes les 100 heures d’utilisation.
Fig. 40
Lors d’un stockage prolongé
Videz le réservoir de carburant. Mettez en marche le moteur et
laissez-le tourner jusqu’à ce qu’il s’arrête de lui-même. Eff ectuez
toutes les réparations nécessaires sur les pièces endommagées
pendant l’utilisation. Nettoyez la machine en utilisant un chiff on
propre ou à l’aide d’un jet d’air comprimé. Introduisez quelques
gouttes d’huile pour moteur à deux temps par le trou de la bougie
d’allumage et actionner plusieurs fois le moteur pour bien distribuer
l’huile.
Recouvrez la machine et rangez-la dans un endroit à l’abri de
l’humidité.
AFFÛTAGE DE LA CHAÎNE
Les diff érentes parties d’un maillon-gouge (Fig. 41, 42)
42
41
43
44
45
46
47
48
49
Fig. 41
53
52
51
50
Fig. 42
ATTENTION
○ Vous devez toujours porter des gants de protection lorsque vous
aff ûtez la chaîne.
○ Arrondissez le bord d’attaque des dents pour réduire le risque
de rebond ou de rupture des maillons.
41. Platine supérieure
42. Gouge
43. Platine latérale
44. Goulet
45. Semelle arrière
46. Châssis
47. Trou de rivet
48. Semelle avant
49. Limiteur de profondeur
50. Angle correct de la platine supérieure (le degré de l’angle
dépend du type de chaîne)
51. “Coin” légèrement saillant (courbe sur les chaînes sans maillon-
gouge)
52. Partie supérieure du limiteur de profondeur (sa hauteur correcte
doit être inférieure à celle de la semelle supérieure)
53. Partie frontale arrondie du limiteur de profondeur
DIMINUER LA HAUTEUR DES LIMITEURS DE PROFONDEUR
AVEC UNE LIME
1) Si vous aiguisez les maillons-gouge avec une lime, vérifi ez la
hauteur des limiteurs de profondeur et diminuez la si nécessaire.
2) Vérifi ez la hauteur des limiteurs de profondeur tous les trois
aff ûtages.
3) Placez la jauge de contrôle sur le maillon-gouge. Si le limiteur de
profondeur dépasse de la jauge, mettez-le à niveau par rapport
à la partie supérieure de la jauge de contrôle. Limitez toujours de
l’intérieur de la chaîne vers un maillon-gouge extérieur. (Fig. 43)
Fig. 43
4) Arrondissez l’angle avant du limiteur de profondeur afi n de
conserver la forme initiale du limiteur après usage de la jauge de
contrôle. Respectez toujours les valeurs recommandées pour le
limiteur de profondeur et indiquées dans le manuel d’entretien
ou d’utilisation de votre tronçonneuse. (Fig. 44)
Fig. 44
000BookCS40EAUS.indb29000BookCS40EAUS.indb29 2010/08/2313:52:472010/08/2313:52:47
