36
Español

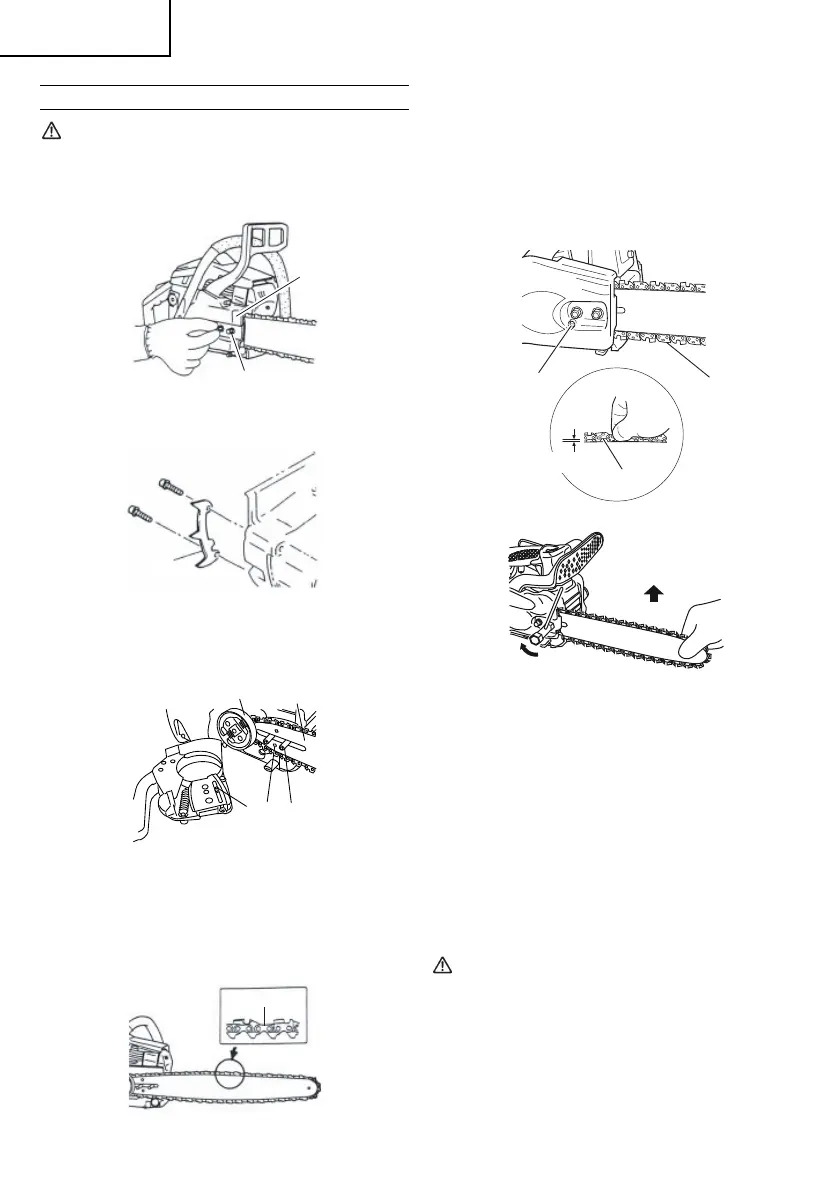

PROCEDIMIENTOS DE MONTAJE
ADVERTENCIA
Jamás intente arrancar del motor sin la caja lateral fi rmemente
instalada.
1. Quite las tuercas de fi jación (1) de la barra de cadena.
2. Quite la caja lateral (2), apretando la parte trasera de la caja
lateral (2). (Fig. 1)
2
1
Fig. 1
* En el caso de instalar el apoyo dentado (3), instale el apoyo
dentado (3) en el aparato con dos tornillos. (Fig. 2)
3
Fig. 2
3. Instale la barra de cadena (4) en los pernos (5) y, a continuación,
empújela hacia la rueda dentada (6) lo más lejos posible.
Asegúrese de que la cabecilla del tornillo de ajuste (7) de
tensión de cadena esté fi ja en el agujero de la barra (8). (Fig. 3)
6
4
78 5
Fig. 3
NOTA
Desplace ligeramente la barra hacia adelante y atrás y
asegúrese de que la cabecilla del tornillo de ajuste (7) de tensión
de la cadena quede correctamente ajustada en el agujero de la
barra (8). (Fig. 3)
4. Compruebe que la dirección de la cadena (9) sea correcta como
se indica en la fi gura y alinee la cadena sobre la rueda dentada.
(Fig. 4)
9
Fig. 4
5. Guíe los eslabones impulsores en la ranura de la barra en todo
el contorno de la barra.
6. Instale la caja lateral (2) en los pernos (5).
Luego, apriete provisoriamente las tuercas de fi jación (1).
(
Fig. 1
)
7. Levante el extremo de la barra y apriete la cadena (9) girando
el perno de ajuste de tensión (10) en el sentido horario. Para
comprobar la tensión correcta, levante ligeramente el centro
de la cadena, debiendo existir un juego de alrededor de 0,5
a 1,0 mm entre la barra y el borde del eslabón impulsor (11).
(Fig. 5, 6)
Fig. 5
Fig. 6
PRECAUCIÓN
¡LA CORRECTA TENSIÓN ES SUMAMENTE IMPORTANTE!
8. Levante el extremo de la barra y apriete fi rmemente las tuercas
de fi jación de la barra de la cadena con la llave combinada.
(Fig. 6)
9. Debido a que la cadena nueva se va estirando, se debe ajustar la
cadena después de unos cortes, observando cuidadosamente
la tensión de la cadena durante los primeros 30 minutos del
corte.
NOTA
Verifi que frecuentemente la tensión de la cadena para lograr el
óptimo rendimiento y durabilidad.
PRECAUCIÓN
○ Cuando la cadena estuviera excesivamente tensa, podrán
dañarse rápidamente la barra y la cadena. En cambio, cuando la
cadena estuviera excesivamente fl oja, la cadena podrá salirse
de la ranura de la barra.
○ Utilice siempre guantes para la manipulación de la cadena.
ADVERTENCIA
Durante la operación, agarre fi rmemente la sierra con ambas
manos. La operación con una sola mano podrá causar heridas
serias.
11
0.5
-
1.0 mm
10
9
000BookCS40EAUS.indb36000BookCS40EAUS.indb36 2010/08/2313:52:482010/08/2313:52:48
