Español
10. Fijación de la unidad angular
(Accesorio opcional para D13VF y
D13VG)

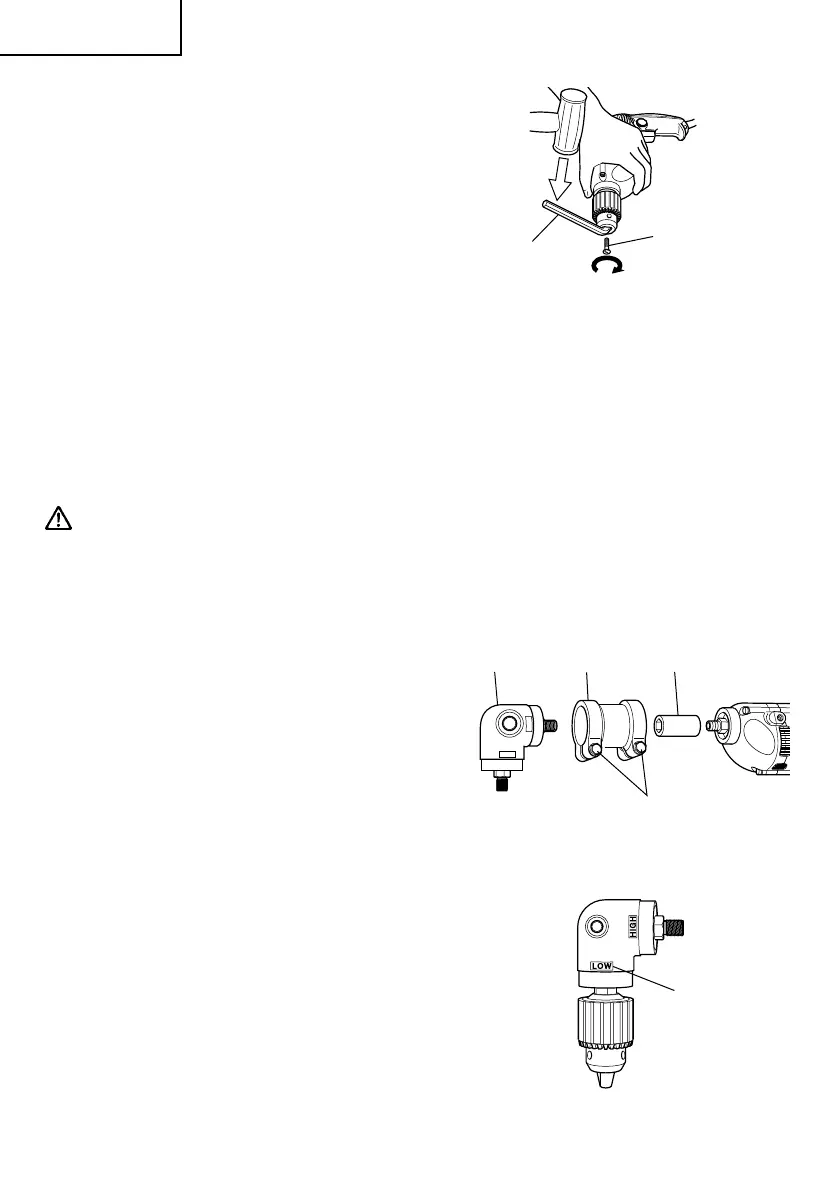

(1) Desmontaje del portabrocas del taladro
(Fig.7)
䡬 Para desmontar el portabrocas del taladro,
abra las m ordazas del portabrocas al m áxim o
y afloje el tornillo de fijación (rosca a
izquierdas). Este tornillo sujeta el portabrocas
al husillo. Sostenga el taladro de m anera que
sólo el portabrocas se apoye firmemente y
en ángulo recto con respecto al borde de un
banco de trabajo. Instale la llave de barra
hexagonal en el portabrocas.
Gire el portabrocas hasta que la llave quede a un ángulo de aprox. 30˚ con respecto a la
parte superior del banco de trabajo, y golpee la llave con un martillo para hacer que el
portabrocas gire en el sentido contrario a las agujas del reloj (visto desde el lado
delantero). Esto hará que el portabrocas se afloje del husillo de rosca a derechas, para
que sea posible desmontarlo con la mano.
PRECAUCIÓN
Si no es posible desmontar el portabrocas golpeando la llave, no fuerce la llave. Envíe
el taladro al CENTRO DE SERVICIO AUTORIZADO HITACHI.
(2) Fijación de la unidad angular
䡬 Después de desmontar el portabrocas, fije el
acoplamiento en el husillo del taladro. Encaje
el manguito de unión en la cubierta del
engranaje, coloque la unidad angular en el
otro extremo del manguito de unión, y gírela
ligeramente en una u otra dirección para que
el orificio hexagonal del acoplamiento
coincida con la parte hexagonal del husillo
de la unidad angular. Ajuste la dirección de la
unidad angular y apriete el manguito de
unión mediante los pernos de fijación.
Apriete los dos pernos de fijación de manera
uniforme y gradual uno tras otro con un par
de 61-70 in
.
lbs. (70-80 kg
.
cm) (el grado de
fuerza se encuentra sujeto a una sola torsión
con la llave fija suministrada para apretar los
pernos de fijación). (Fig.8)
䡬 Para accionar la unidad angular a baja
velocidad, fije el portabrocas en el husillo de
la unidad angular sobre el lado marcado
“ LOW” y apriete el tornillo de fijación. En
este ajuste, la velocidad de taladrado
disminuye a aprox. 70% y el par de taladrado
aumenta a aprox. 150% (Fig.9).
Fig. 8
Fig. 9
Fig. 7
Llave de
barra hex.
Tornillo de
fijación
Aflojar
Unidat
angular
Manguito
de unión Acoplamiento
Pernos de fijación
Baja velocidad
