Français
27

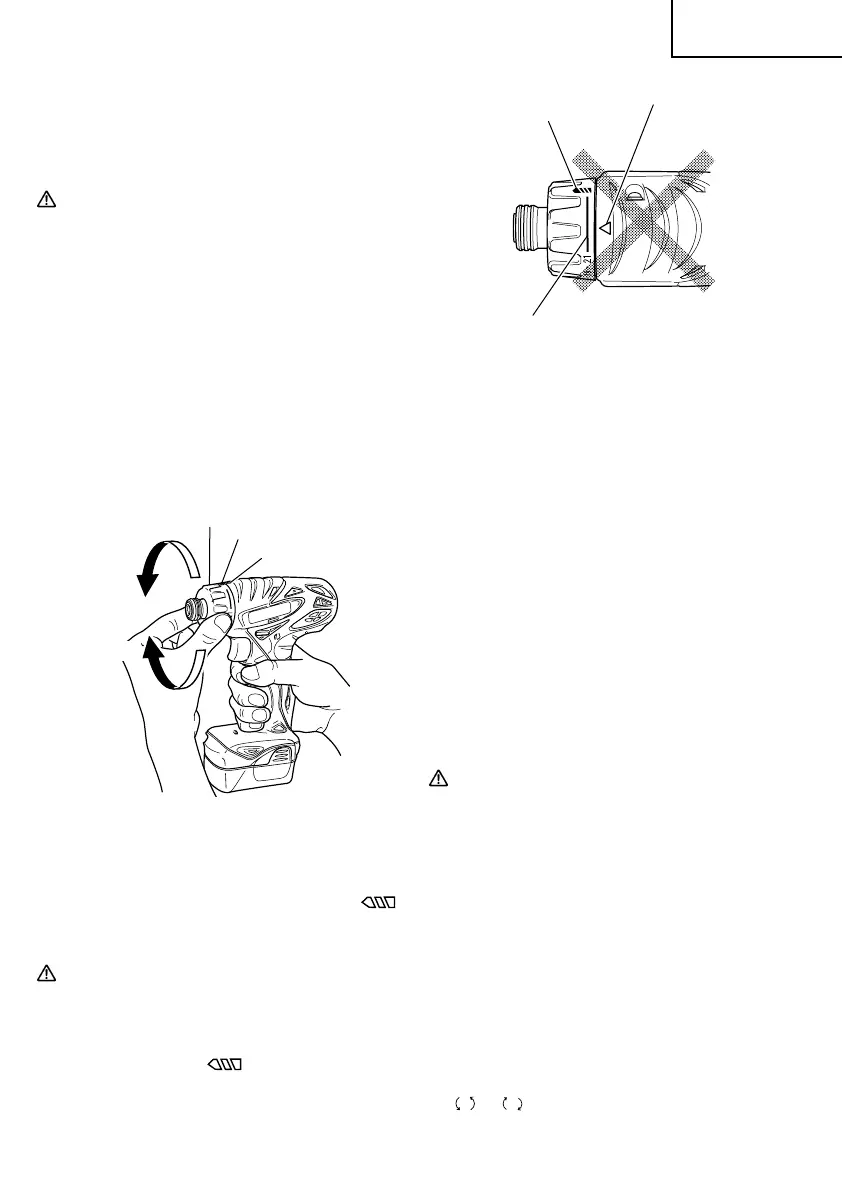

Fig. 7
Filet
Triangle
Indice de foret
(1) Tirer le manchon-guide vers l’avant.
(2) Insérer la mèche dans l’orifice hexagonel de la
douille.
(3) Relâcher le manchon-guide et le replacer à sa
position originale.
PRECAUTION
Si le manchon-guide n’est pas replacé à sa position
originale, la mèche n’est pas installée
correctement.
2. Retrait de la mèche
Procéder dans le sens inverse de l’installation de la
mèche.
3. Mécanisme de verrouillage d’axe automatique
Lorsque l’interrupteur principal est désactivé, le
couteau est verrouillé en place et l’outil peut être
utilisé comme tournevis manuel.
4. Vérifiez si la batterie a été correctement installée.
5. Vérification de la position du sélecteur de débrayage
(Voir Fig. 6).
Le couple de serrage est défini par la position du
sélecteur de débrayage.
(1) En mode visseuse, alignez l’un des chiffres du
sélecteur “1, 5, 9 ... 21” ou le point avec le repère
triangulaire sur le corps.
(2) En mode perceuse, alignez le indice de foret “
sur le sélecteur de débrayage avec le repère
triangulaire sur le corps.
PRÉCAUTION:
Il est impossible de positionner le sélecteur de
débrayage entre les chiffres “1, 5, 9 ... 21” ou le point.
N’utilisez pas l’outil avec le sélecteur de débrayage
positionné entre le chiffre “21” et la ligne au centre
du indice de foret “ ” , vous risqueriez de
l’endommager (Voir Fig. 7).
6. Réglage du couple de serrage.
(1) Couple de serrage
Le couple de serrage devra correspondre au
diamètre de la vis utilisée. Si trop de force est
utilisée, il se peut que la vis se casse ou
s’endommage dans la partie de sa tête. Assurez-
vous de positionner le sélecteur de débrayage en
fonction du diamètre de la vis.
(2) Indication du couple de serrage (Voir la Fig. 6)
Le couple de serrage varie en fonction du type de
vis et du matériau à serrer.
Le couple de serrage est indiqué par les chiffres “1,
5, 9 ... 21” sur le sélecteur de débrayage et un point
noir. La position “1” correspond au couple le plus
faible et le chiffre le plus élevé au couple le plus
important.
(3) Réglage du couple de serrage (Voir Fig. 6)
Faites tourner le sélecteur de débrayage et alignez
l’un des chiffres “1, 5, 9 ... 21” ou le point noir, avec
le repère triangulaire sur le corps. Faites tourner le
sélecteur vers la droite ou la gauche, suivant le
couple souhaité.
ATTENTION:
Il se peut que la rotation du moteur se vérouille et
s’arrête pendant que l’outil est utililsé en tant que
perceuse. Pendant le fonctionnement de la
perceuse-visseuse, faites attention à ne pas
verrouiller le moteur.
Si le moteur a été vérouillé, débrancher
immédiatement l’alimentation. Si le moteur reste
vérouillé pendant un certain temps, le moteur ou la
batterie seront brûlés.
Une percussion trop prolongée peut casser la vis
par suite d’un serrage excessif.
7. Vérifiez la direction de rotation.
La mèche tourne dans le sens horaire (vu de l’arrière)
quand on appuie sur côté-R du sélecteur. En
appuyant sura le côté-L du sélecteur la mèche tourne
dans le sens anti-horaire (Voir Fig. 8). (Les repères
L
et
R
sont marqués sur le corps).
Sélecteur de débrayage
Triangle
Fig. 6
Faible
Indice de foret
Fort
02Fre_DB10DL_US 10/12/07, 09:3827
