33
Français

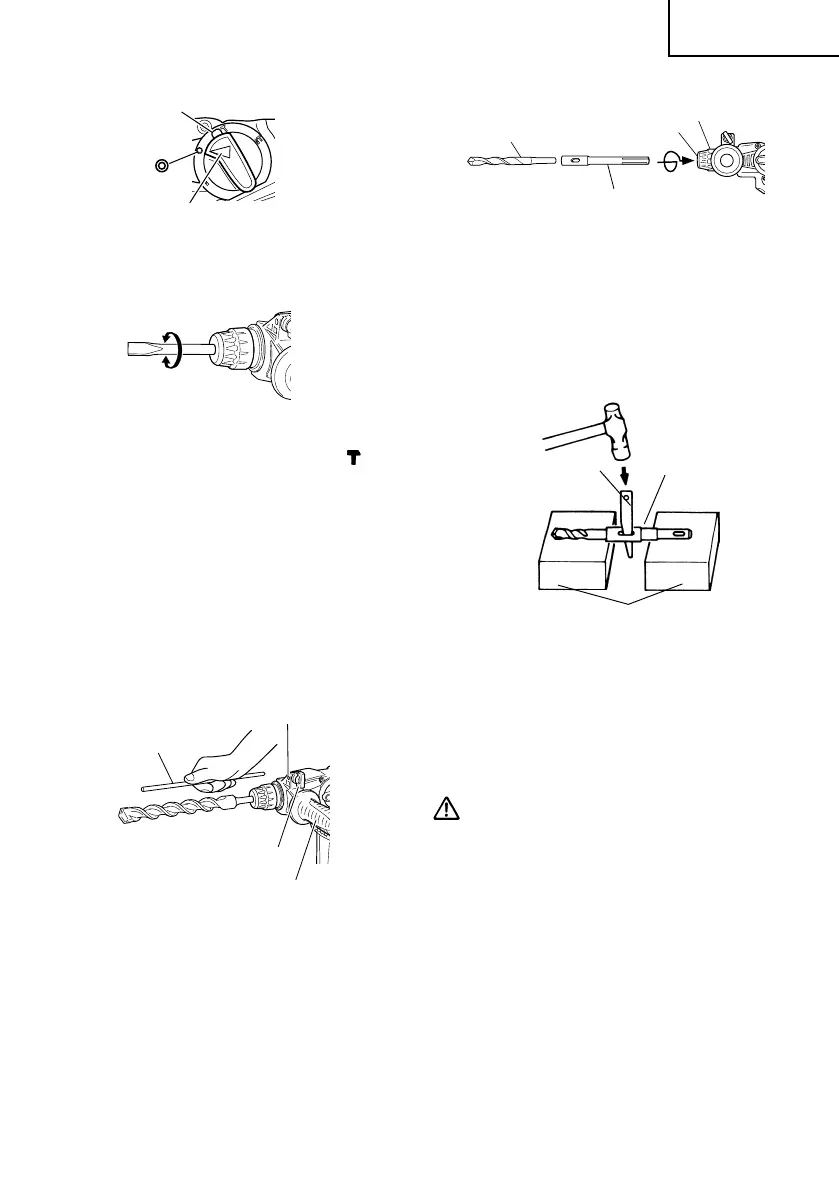

(4) Pour retirer la mèche (queue conique),
introduire la clavette dans la fente du
raccord de queue conique et frapper la
tête de la clavette avec un marteau alors
que le perceuse est placée sur le support.
(Fig. 17)
(3) Tourner le sélecteur sur le repère
. (Fig.
12)
La pointe de broyage ou le burin froid est
verrouillé.
7. Utilisation de la pièce d’arrêt (Fig. 15)
(1) Desserrez le boulon à oreilles, puis
insérez la pièce d’arrêt dans le trou de
fixation sur la poignée latérale.
(2) Réglez la position de la pièce d’arrêt en
fonction de la profondeur du trou, puis
serrez fermement le boulon à oreilles.
8. Comment utiliser la mèche (queue
conique) et le raccord de queue
conique
(1) Monter le raccord de queue conique sur
le marteau rotatif à percussion. (Fig. 16)
(2) Fixer la mèche (queue conique) sur le
raccord de queue conique. (Fig. 16)
(3) Mettre l’interrupteur sur la position de
marche (ON) et percer un trou de la
profondeur voulue.
Raccord de queue
conique
Clavette
Support
Fig. 17
Raccord de queue conique
Foret de perçage
Capuchon avant
Attache
coulissante
Fig. 16
9. Utilisation de la poignée latérale
Lorsqu’on souhaite changer la position
de la poignée latérale, faire tourner
la poignée en sens antihoraire pour la
desserrer et ensuite bien la resserrer.
AVERTISSEMENT :
Lors du forage d’un trou, il peut arriver
que l’outil tente de pivoter par réaction
au moment de pénétrer dans un mur de
béton et/ou lorsque le bout du foret
vient en contact avec une barre
d’armature.
Serrer fermement la poignée latérale
et tenir l’outil des deux mains. Un
accident peut se produire si l’outil est
mal tenu.
Fig. 13
Sélecteur
Bouton-poussoir
Fig. 14
Orifice de montage
Fig. 15
Quenouille
Ecrou à oreilles
Poignée laterale
02Fre_DH28PC_US.P65 9/27/09, 9:53 AM33
