Hitachi DH 28PC - Modo de Usar la Barrena Tubular (para Cargas Ligeras)

54
Español
MODO DE USAR LA BARRENA
TUBULAR (PARA CARGAS
LIGERAS)
Cuando se tengan que taladrar agujeros
grandes, usar la barrena tubular (para cargas
ligeras). Usar también el pasador central y
la espiga de la barrena tubular provistos
como accesorios opcionales.
1. Montaje
PRECAUCIÓN:
 Cerciorarse de poner el interruptor de la
alimentación en la posición de apagado
(OFF) y de desconectar el enchufe de la
toma de alimentación.
(1) Montar la barrena tubular en su espiga.
(Fig. 18)
Lubricar la rosca de la espiga de la
barrena tubular para facilitar el
desmontaje.
(2) Montar la espiga de la barrena tubular
en el martillo perforador. (Fig. 19)
(3) Insertar el pasador central en la placa
guía hasta que se pare.
(4) Unir la placa guía con la barrena tubular
y girar la placa guía hacia la izquierda o
hacia la derecha de forma que no se
caiga a pesar de estar indicando hacia
abajo. (Fig. 20)

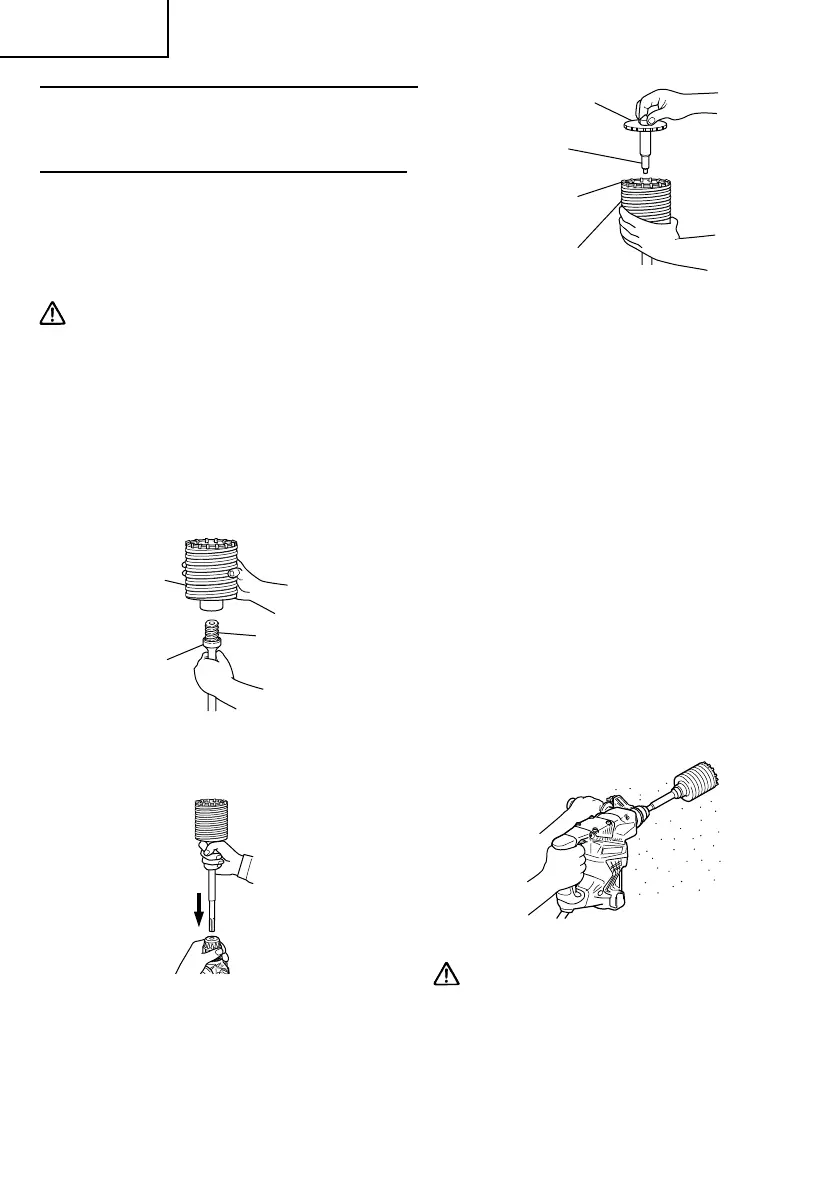

Fig. 18
Barrena
tubular
Espiga de la
barrena
tubular
Rosca
Fig. 19
Fig. 20
Fig. 21
Barrena
tubular
Placa guía
Punta de barrena
tubular
Pasador central
2. Modo de taladrar (Fig. 21)
(1) Conectar el enchufe a la toma de
alimentación.
(2) El pasador central se ha instalado un
resorte. Presionar ligeramente y sin
torcerse hacia la pared o hacia el pared
o hacia el suelo. Procurar que toda la
punta de la barrena tubular esté en
contacto con la superficie a taladrar y
luego, empezar la operación.
(3) Al taladrar aproximadamente 3/16" (5
mm) en profundidad, la posición del
agujero queda ya establecida. Quitar el
pasador central y la placa guía de la
barrena tubular y seguir taladrando.
(4) La aplicación de una fuerza excesiva
acelerará el cumplimiento del trabajo,
pero deteriorará la punta de la broca
reduciendo la duración del martillo
perforador.
PRECAUCIÓN:
 Cuando se quite el pasador central y la
placa guía, poner el interruptor en la
posición de apagado (OFF) y desconectar
el enchufe de la toma de alimentación.
