53
Español

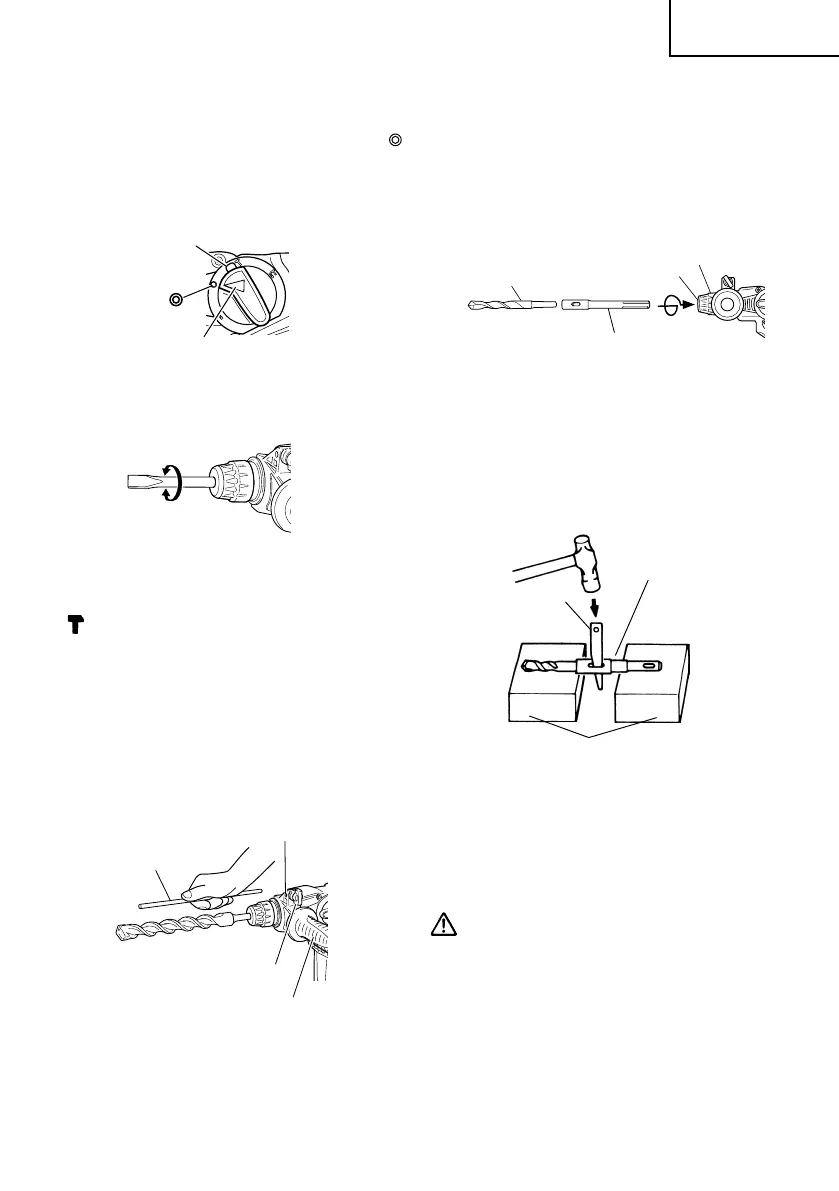

(1) Monte el puntero o el cincel.
(2) Presione el botón de empuje y coloque
la palanquita selectora en la marca .
(Fig. 13)
Cuando cese la giro, gire la herramienta
y ajústela a la posición deseada. (Fig. 14)
(3) Gire la palanca de cambio hasta la marca
. (Fig. 12)
El puntero o el cincel se bloqueará.
7. Uso del tope (Fig. 15)
(1) Afloje el perno de palomilla e inserte el
tope en el orificio de montaje de la
empuñadura lateral.
(2) Ajuste la posición del tope en función de
la profundidad del orificio y ajuste
firmemente el perno de palomilla.
8. Modo de usar la broca (espiga ahusada)
y el adaptador de la espiga ahusada
(1) Montar el adaptador de la espiga ahusada
en el martillo perforador. (Fig. 16)
(2) Montar la broca (espiga ahusada) en el
adaptador de la espiga ahusada. (Fig. 16)
(3) Poner el interruptor en la posición de
encendido (ON), y taladrar un agujero de
la profundidad especificada.
(4) Para quitar la broca (espiga ahusada),
insertar la chaveta en la ranura del
adaptador de la espiga ahusada y golpear
la cabeza de la chaveta con un martillo. Usar
apoyos como se muestra en la. (Fig. 17)
9. Utilización del mango lateral
Si desea cambiar la posición del mango
lateral, gire el sujetador del mismo en el
sentido contrario al de las agujas del reloj
para aflojarlo y, a continuación, apriételo
firmemente.
PRECAUCIÓN:
Cuando vaya a realizar un orificio, es
posible que la máquina gire en el
momento de perforar una pared de
hormigón y/o cuando la punta de una
cuchilla entra en contacto con una barra
de refuerzo.
Apriete firmemente el mango lateral y
sujete la máquina con ambas manos ya
que, de lo contrario, podría producirse un
accidente.
Fig. 13
Fig. 17
Adaptador de la
espiga ahusada
Chaveta
Apoyo
Palanquita selectora
Tecla
Fig. 14
Agujero de montaje
Mango lateral
Tornillo de mariposa
Fig. 15
Tope
Broca
Cubierta frontal
Sujetador
Adaptador de la espiga ahusada
Fig. 16
03Spa_DH28PC_US.P65 9/27/09, 10:00 AM53
