— 25 —
Français
MONTAGE ET REGLAGES _ Suite
AVERTISSEMENT
Ne jamais brancher l’appareil à la prise secteur avant d’avoir terminé les installations et les réglages et lu et compris les
consignes de sécurité et d’opération.
INSTRUCTIONS RELATIVES AU MONTAGE
Soulever l’outil de son emballage et le placer sur l’établi.
Soigneusement ouvrir les rallonges de table avant et
arrière et sortir le sachet d’accessoires et le cordon
d’alimentation.

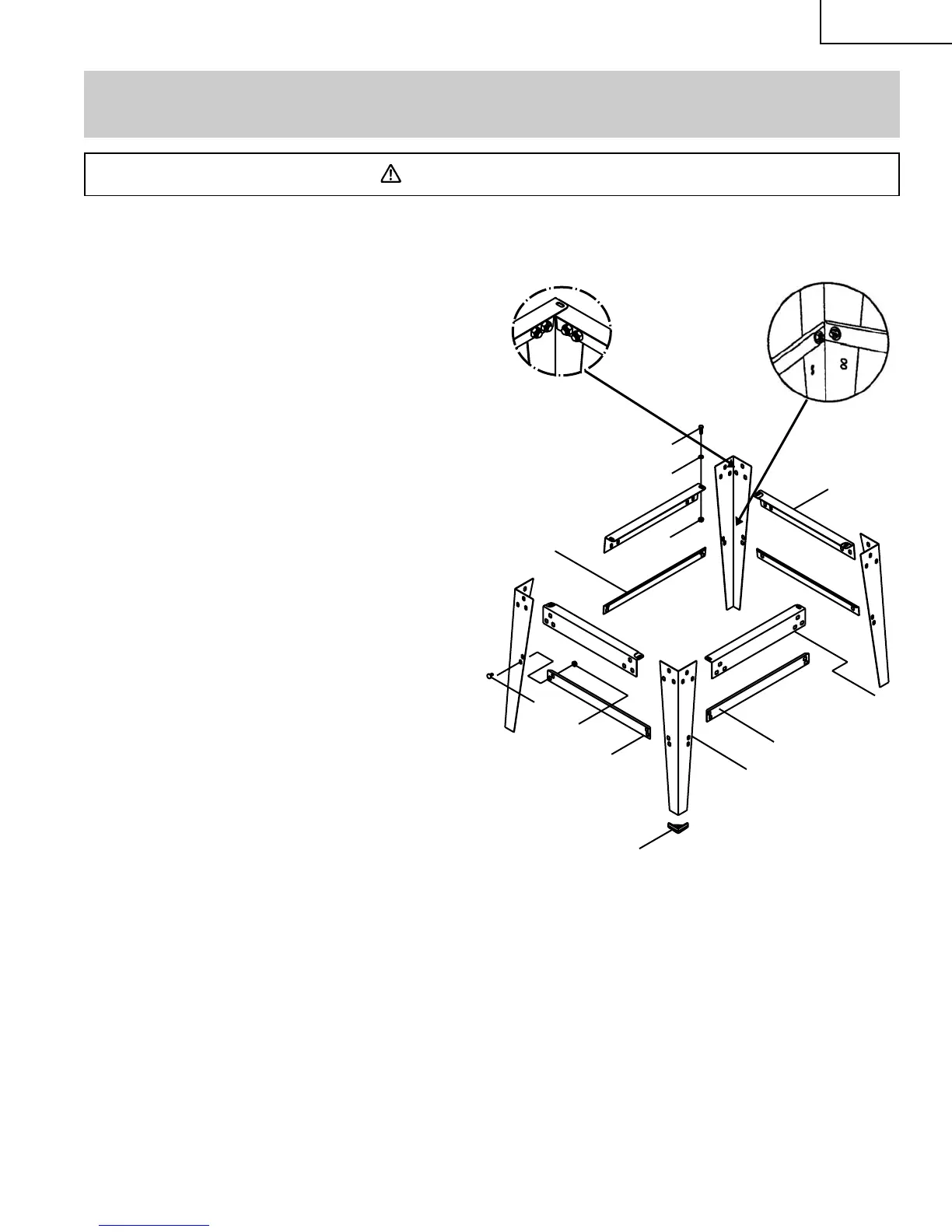

MONTAGE DU SUPPORT (Fig. A)
1. Déballer toutes les pièces et les trier par type et par
taille. Se reporter à la liste page 48 pour les quantités.
2. Attacher la barre transversale longue supérieure (4) au
haut du pied (1) et du pied adjacent à l’aide de
boulons à tête ronde (2) et d’écrous (5).
NOTE: Ne pas serrer les boulons avant l’étape 7.
3. Attacher la barre transversale longue inférieure (3) au
bas du pied (1) et au pied adjacent à l’aide de boulons
à tête ronde et d’écrous.
4. Répéter l’opération de l’autre côté du support.
5. Joindre l’avant et l’arrière du support à l’aide des
barres transversales courtes supérieure (11) et
inférieure (10), de boulons à tête ronde et d’écrous.
6. Mettre les capuchons (7) sur les pieds.
7. Mettre le support sur une surface plane et veiller à ce
que tous les pieds soient en contact avec le sol et à
raison d’angles similaires au niveau du sol. Serrer
tous les boulons.
MONTAGE DE LA RABOTEUSE SUR LE SUPPORT
1. Soigneusement mettre la raboteuse sur le dessus du
support.
2. Aligner les quatre trous de montage situés sur l’outil
avec ceux du support.
3. Fixer la raboteuse au support à l’aide de boulons (12),
de rondelles (13) et d’écrous (14)(voir Fig. A).
4. Serrer tous les écrous.
NOTE: NE PAS TROP SERRER LES ECROUS.
Fig. A
1
2
3
4
5
10
11
12
13
14
6
7
