— 26 —
Français
MONTAGE ET REGLAGES _ Suite

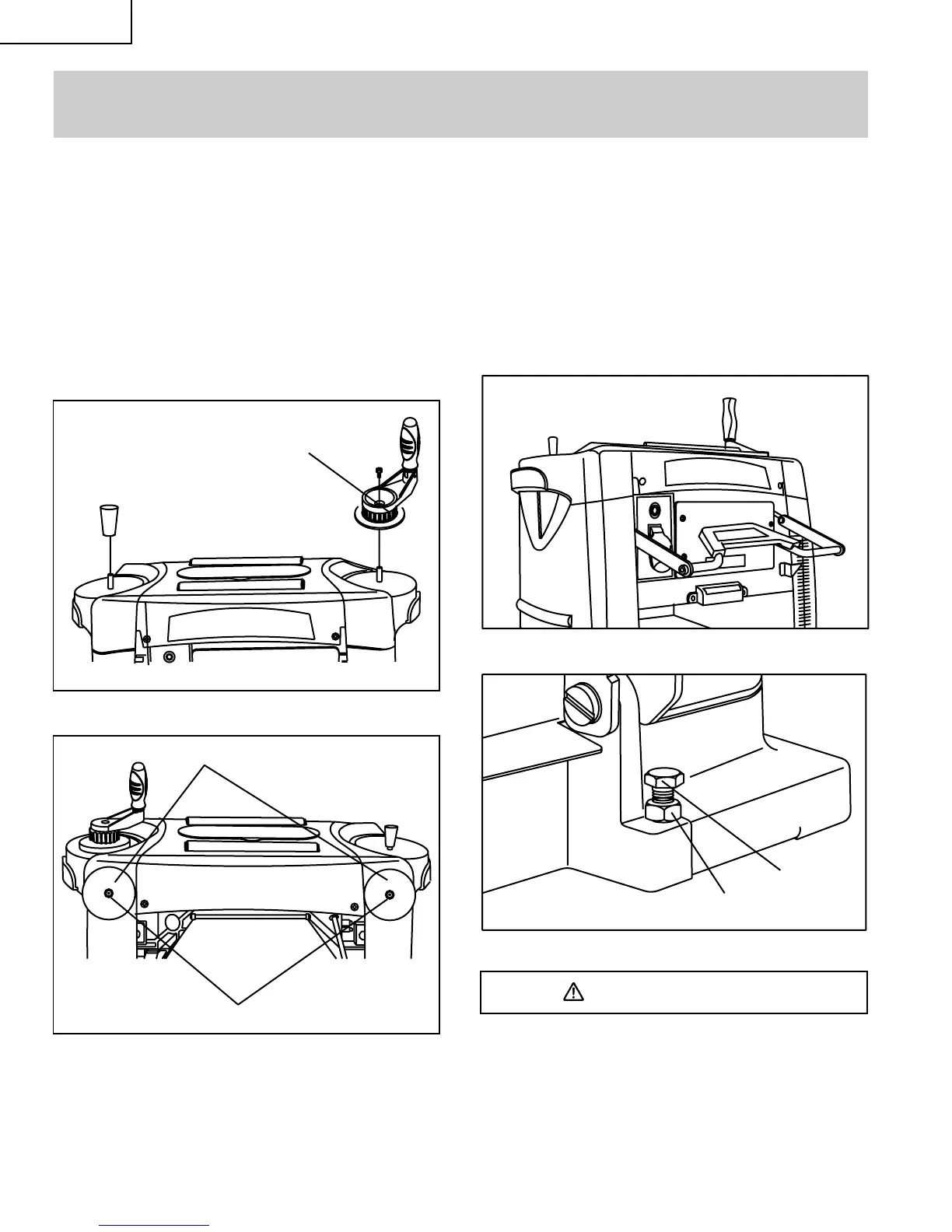

Installation de la poignée de réglage de profondeur (Fig. 1)
1. Mettre la poignée de réglage de profondeur (1) en
haut à droite de la machine.
2. Insérer les vis à tête hexagonale dans la poignée. Serrer.
3. Appuyer sur le capuchon à gauche.
NOTE: La poignée de réglage de profondeur peut être
installée soit à droite, soit à gauche. L’illustration indique
la poignée de la manivelle à droite.
Installation des crochets du cordon d’alimentation (Fig. 2)
Les crochets du cordon d’alimentation (1) sont fournis à
des fins de stockage. Attacher les crochets du cordon
d’alimentation à l’arrière de l’outil, tel que cela est
indiqué, au moyen de deux vis (2). Serrer.
13-Raboteuse In.
1
Fig. 1
1
2
Fig. 2
REGLAGE
NOTE: Cet outil a été réglé en usine avant son expédition.
Vérifier l’exactitude de ces réglages et procéder à de
nouveaux réglages si nécessaire afin d’obtenir de
meilleurs résultats.
Réglage de la rallonge de table (Fig. 4, 5)
1. Tirer sur le levier de verrouillage de lame.
2. Déverrouiller la tête.
3. Tourner la poignée de réglage de profondeur pour
élever la tête.
4. Placer une équerre sur les rallonges de table et sur la
table principale.
5. Appuyer l’équerre sur les rallonges de table pour
supprimer le jeu.
6. Si des réglages sont nécessaires, plier la rallonge de
table et dévisser l’écrou (1), puis régler le boulon (2)
jusqu’à ce que les tables soient à niveau.
Fig. 4
2
1
Fig. 5
AVERTISSEMENT
Pour éviter toute blessure inhérente à un démarrage
accidentel, s’assurer que l’interrupteur est en position
d’arrêt (OFF) et que la prise n’est pas branchée à la prise
secteur.
