11
中文

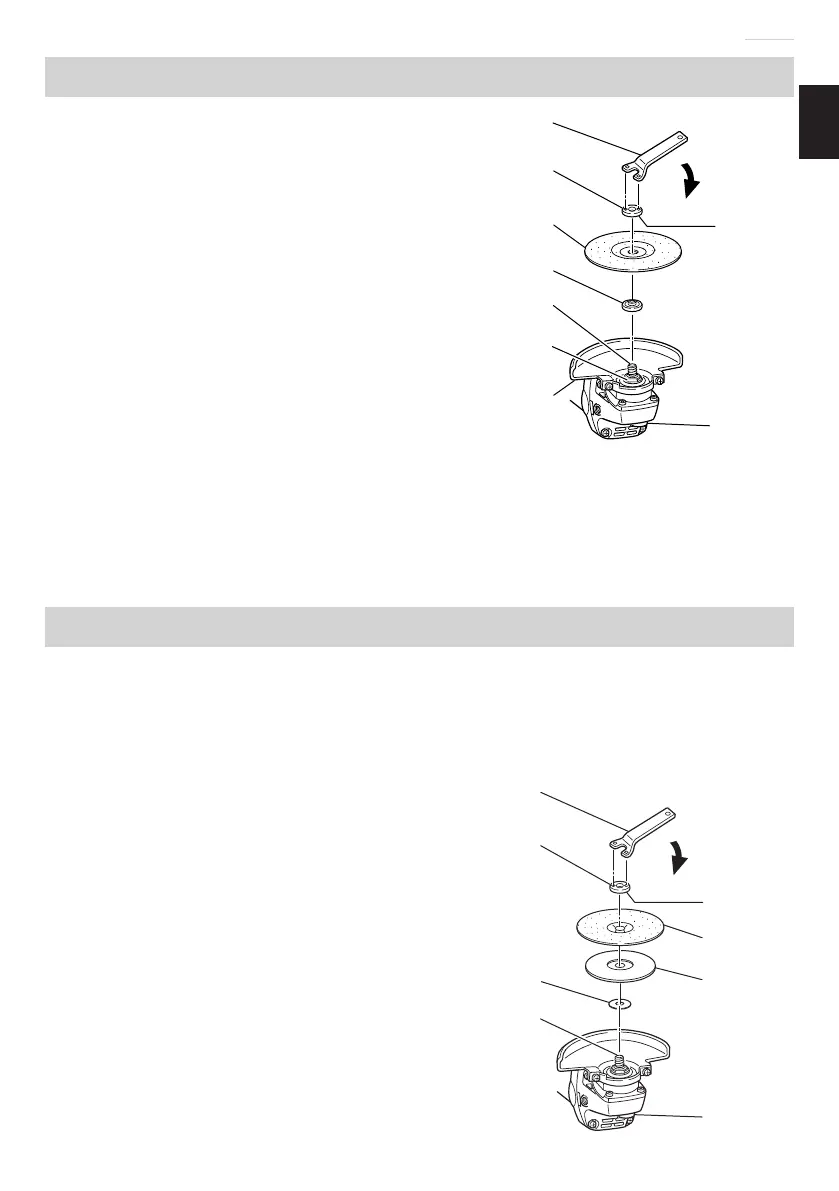

砂轮的装卸（图 2）
注意！
确认开关已断开并且从电源插座中拔
去电源插头以避免严重事故。
(1) 把装置倒置使主轴朝上。
(2) 把垫片装到主轴上。
(3) 给砂轮的隆起部配装砂轮垫圈。
(4) 把砂轮螺帽的凸面装到砂轮上并且把
螺帽拧到主轴上。
(5) 如图 2 所示，揿下锁定销防止主轴转
动。用扳手拧紧砂轮螺帽卡紧磨轮。
注意！
确认砂轮安装是否牢固。
确认锁定销被解除锁定 ；可在打开电源开关之前通过揿二、三次锁定销进行
检查。
○
砂轮的拆卸和装配相反。
安装配选部件的方法
注意！
○
确认电源开关已断开并且电源插头没有接在电源插座上以避免严重事故，当
使用配选附件时，要保证装上砂轮保护罩并且戴上眼镜。
○
不得使用其外径超过记载在选购附件上的外径的砂盘。
1. 安装 100 mm 的砂盘（参看图 3）
注:
不得利用砂轮的轮垫圈和轮螺帽。
(1) 配上垫图，橡皮衬垫及砂盘到主轴上。
(2) 旋垫圈螺帽到主轴。
(3) 如图 3 所示，揿下锁定销防止主轴转
动。用扳手拧紧砂轮螺帽卡紧砂盘。
2. 安装金刚石轮
注意！
利用金刚石轮时，要特别注意以下几
点。
扳手
旋紧
凸面
锁定销
砂轮螺帽
砂轮
轮垫圈
槽口部分
砂轮保护
装置
主轴
图 2
扳手
旋紧
凸面
砂盘
橡胶垫圈
锁定销
垫片螺帽
衬垫
主轴
图 3
000Book_PDA-100K_ChS.indb 11000Book_PDA-100K_ChS.indb 11 2015/7/3 14:02:272015/7/3 14:02:27
