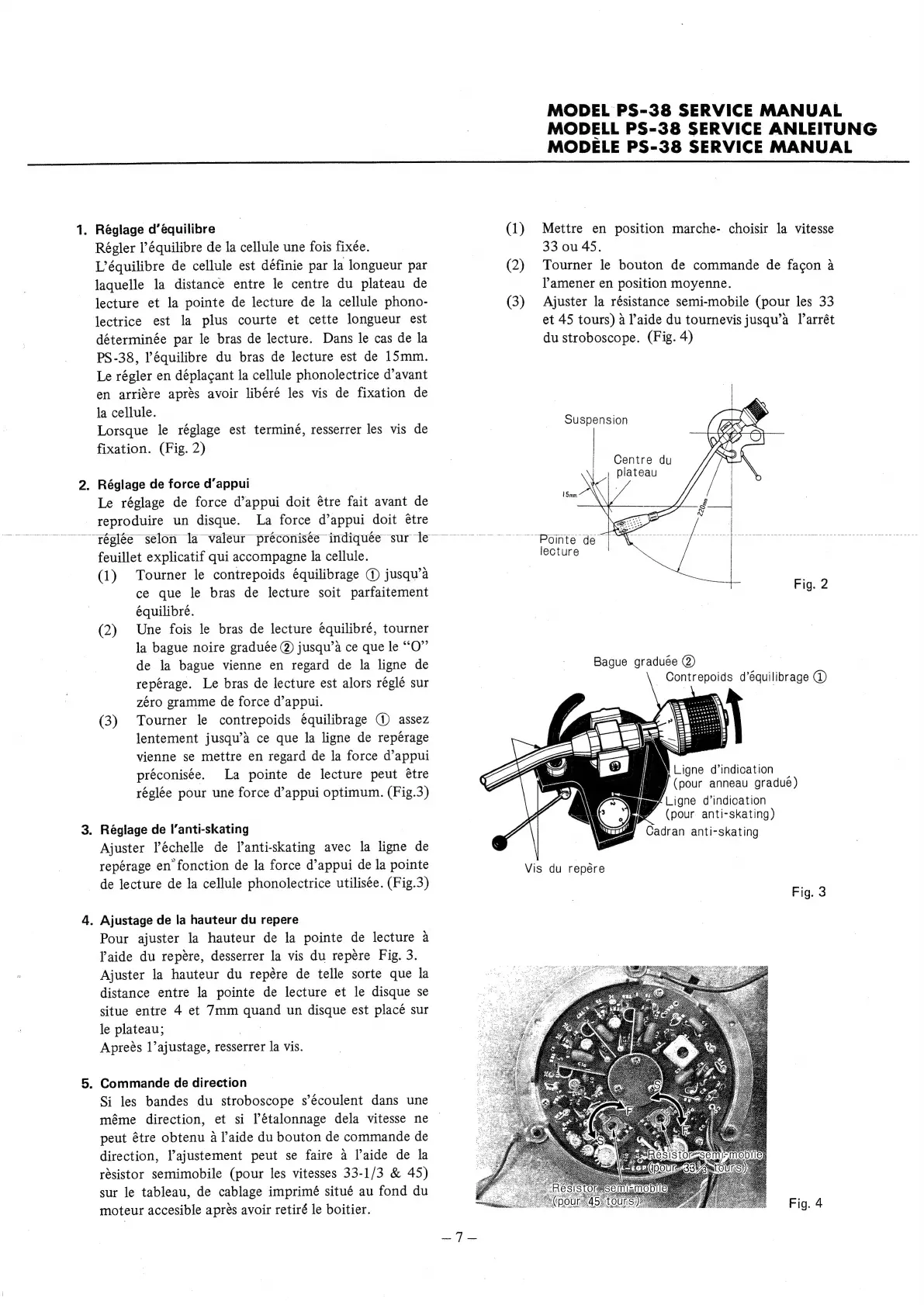

MODEL PS-38 SERVICE MANUAL
MODELL PS-38 SERVICE ANLEITUNG
MODELE PS-38 SERVICE MANUAL
1. Réglage d’équilibre (1) Mettre en position marche- choisir la vitesse
Régler
l’équilibre
de
la
cellule
une
fois
fixée.
33
ou
45.
Léquilibre de cellule est définie par la longueur par (2) Tourner le bouton de commande de facon 4
laquelle la distance entre le centre du plateau de Pamener en position moyenne.
lecture et la pointe de lecture de la cellule phono- (3) Ajuster la résistance semi-mobile (pour les 33
lectrice
est
la
plus
courte
et
cette
longueur
est
déterminée
par
le
bras
de
lecture.
Dans
le
cas
de
la
et 45 tours) a aide du tournevis jusqu’a l’arrét
du stroboscope. (Fig. 4)
PS-38, Péquilibre du bras de lecture est de 15mm.
Le régler en déplagant la cellule phonolectrice d’avant
en arriére aprés avoir libéré les vis de fixation de
la cellule.
Lorsque le réglage est terminé, resserrer les vis de
fixation. (Fig. 2)
Suspension
Centre du
late
2.
Réglage
de
force
d’appui
p
au
Le réglage de force d’appui doit étre fait avant de
reproduire un disque. La force d’appui doit étre
~~yéglée selon la valeur préconisée indiquée sur le~
feuillet explicatif qui accompagne la cellule.
(1) Tourner le contrepoids équilibrage @ jusqu’a
ce que le bras de lecture soit parfaitement
équilibré.
Une fois le bras de lecture équilibré, tourner
la bague noire graduée @) jusqu’a ce que le “O”’
de la bague vienne en regard de la ligne de
repeérage. Le bras de lecture est alors réglé sur
zero gramme de force d’appui.
Tourner le contrepoids équilibrage @) assez
lentement jusqu’a ce que la ligne de repeérage
vienne se mettre en regard de la force d’appui
préconisée. La pointe de lecture peut étre
réglée pour une force d’appui optimum. (Fig.3)
15mm
~ Pointe de | :
lecture
(2)
Bague graduée (2)
- Contrepoids d’éequilibrage @
(3)
Ligne d’indication —
(pour anneau gradue)
Ligne d’indication
(pour anti-skating)
3. Réglage de l’anti-skating
Ajuster échelle de lanti-skating avec la ligne de
repérage en fonction de la force d’appui de la pointe
de lecture de la cellule phonolectrice utilisée. (Fig.3)
Vis du repere
a
a
is)
4. Ajustage de la hauteur du repere
Pour ajuster la hauteur de la pointe de lecture a
Paide du repére, desserrer la vis du repere Fig. 3.
Ajuster la hauteur du repére de telle sorte que la
distance entre la pointe de lecture et le disque se
situe entre 4 et 7mm quand un disque est placé sur
le plateau; _ =
Apreés l’ajustage, resserrer la vis.
5. Commande de direction
Si les bandes du stroboscope s’écoulent dans une
méme direction, et si létalonnage dela vitesse ne
peut étre obtenu 4 l’aide du bouton de commande de
direction, l’ajustement peut se faire a laide de la
résistor semimobile (pour les vitesses 33-1/3 & 45)
sur le tableau, de cablage imprimé situé au fond du
moteur accesible aprés avoir retiré le boitier.
Fig. 4
