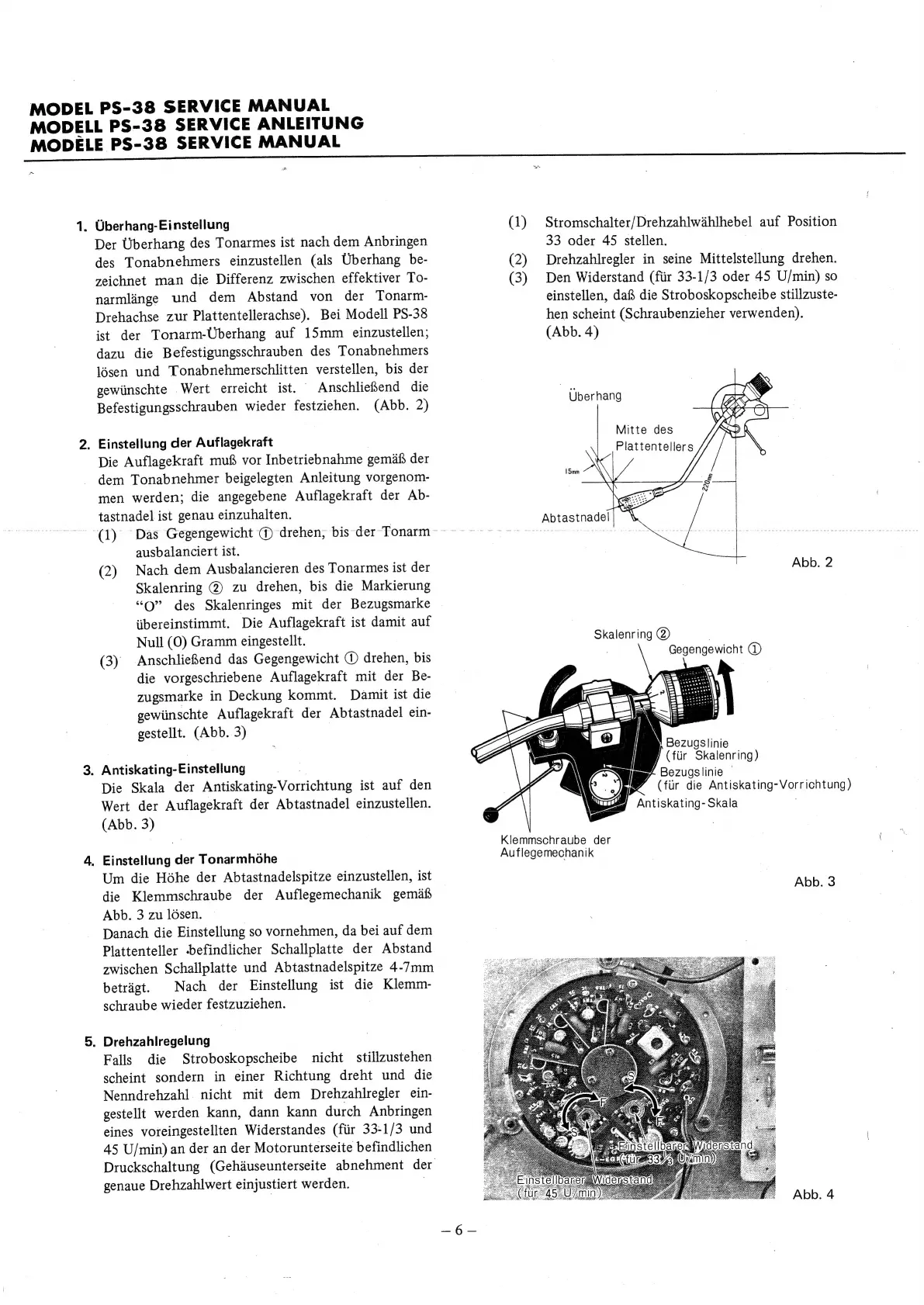

MODEL
PS-38
SERVICE
MANUAL
MODELL
PS-38
SERVICE
ANLEITUNG
MODELE
PS-38
SERVICE
MANUAL
1.
Uberhang-Einstellung
Der
Uberhang
des
Tonarmes
ist
nach
dem
Anbringen
des
Tonabnehmers
einzustellen
(als
Uberhang
be-
zeichnet
man
die
Differenz
zwischen
effektiver
To-
narmlinge
und
dem
Abstand
von
der
Tonarm-
Drehachse
zur
Plattentellerachse).
Bei
Modell
PS-38
ist
der
Tonarm-Uberhang
auf
15mm
einzustellen;
dazu
die
Befestigungsschrauben
des
Tonabnehmers
lésen
und
Tonabnehmerschlitten
verstellen,
bis
der
gewiinschte
Wert
erreicht
ist.
Anschliefiend
die
Befestigungsschrauben
wieder
festziehen.
(Abb.
2)
2.
Einstellung
der
Auflagekraft
|
Die
Auflagekraft
muf
vor
Inbetriebnahme
gemaf
der
dem
Tonabnehmer
beigelegten
Anleitung
vorgenom-
men
werden;
die
angegebene
Auflagekraft
der
Ab-
tastnadel
ist
genau
einzuhalten.
(1)
Das
Gegengewicht
@
drehen,
bis
der
-Tonarm
ausbalanciert
ist.
(2)
Nach
dem
Ausbalancieren
des
Tonarmes
ist
der
Skalenring
@
zu
drehen,
bis
die
Markierung
“CQ”
des
Skalenringes
mit
der
Bezugsmarke
iibereinstimmt.
Die
Auflagekraft
ist
damit
auf
Null
(0)
Gramm
eingestellt.
(3)
AnschlieSend
das
Gegengewicht
@
drehen,
bis
die
vorgeschriebene
Auflagekraft
mit
der
Be-
zugsmarke
in
Deckung
kommt.
Damit
ist
die
gewiinschte
Auflagekraft
der
Abtastnadel
ein-
gestellt.
(Abb.
3)
|
3.
Antiskating-Einstellung
|
Die
Skala
der
Antiskating-Vorrichtung
ist
auf
den
Wert
der
Auflagekraft
der
Abtastnadel
einzustellen.
(Abb.
3)
4.
Einstellung
der
Tonarmhohe
Um
die
Hohe
der
Abtastnadelspitze
einzustellen,
ist
die
Klemmschraube
der
Auflegemechanik
gemai
Abb.
3
zu
|6sen.
Danach
die
Einstellung
so
vornehmen,
da
bei
auf
dem
Plattenteller
-befindlicher
Schallplatte
der
Abstand
zwischen
Schallplatte
und
Abtastnadelspitze
4-7mm
betrigt.
Nach
der
Einstellung
ist
die
Klemm-
schraube
wieder
festzuziehen.
|
5.
Drehzahlregelung
Falls
die
Stroboskopscheibe
nicht
stillzustehen
scheint
sondern
in
einer
Richtung
dreht
und
die
Nenndrehzahl
nicht
mit
dem
Drehzahlregler
ein-
gestellt
werden
kann,
dann
kann
durch
Anbringen
eines
voreingestellten
Widerstandes
(fiir
33-1/3
und
45
U/min)
an
der
an
der
Motorunterseite
befindlichen
Druckschaltung
(Gehduseunterseite
abnehment
der
genaue
Drehzahlwert
einjustiert
werden.
|
(1)
Stromschalter/Drehzahlwahlhebel
auf
Position
33
oder
45
stellen.
|
(2)
Drehzahlregler
in
seine
Mittelstellung
drehen.
(3)
Den
Widerstand
(fiir
33-1/3
oder
45
U/min)
so
einstellen,
da&
die
Stroboskopscheibe
stillzuste-
hen
scheint
(Schraubenzieher
verwenden).
(Abb.
4)
Uberhang
Mitte
des
Plattentellers
15mm
Abb.
2
Skalenring
@)
|
|
Gegengewicht
@)
Bezugslinie
(fiir
Skalenring)
Bezugslinie
(fur
die
Antiskating-Vorrichtung)
Antiskating-
Skala
f
(
inane?
Klemmschraube
der
Auflegemechanik
Abb.
3
Abb.
4
