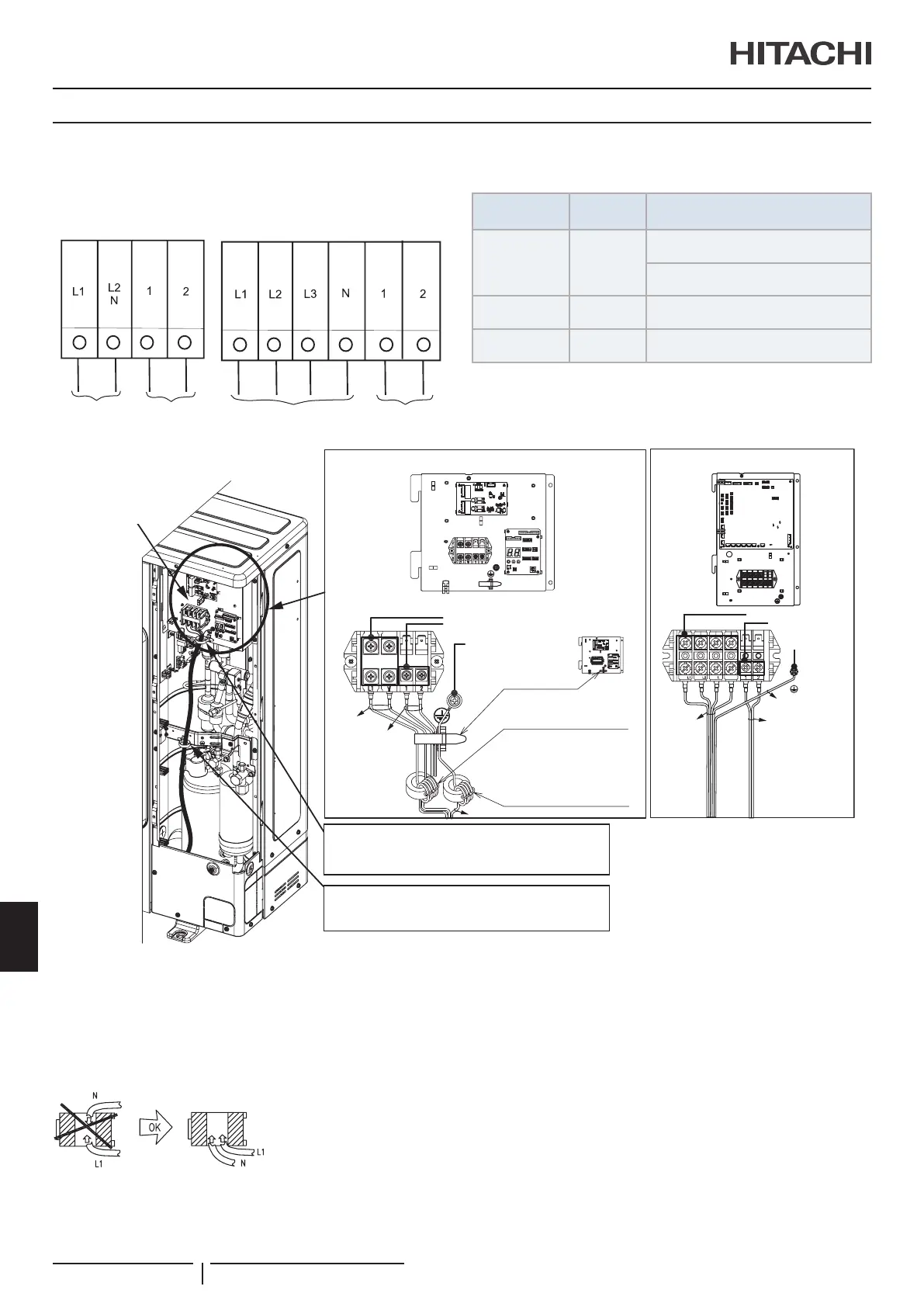

10.2 A KÜLTÉRI EGYSÉGEK ELEKTROMOS KÁBELCSATLAKOZÁSA
A kültéri egység elektromos vezetékeit az alábbiaknak
megfelelően kell bekötni:
Áramellátás
1~ 230 V
RAS-(4-6)HV(R/N)(C/P)2E
RAS-(4-6)H(R/N)/C/P)2E
Vezérlőkábel
(5V)
Vezérlőkábel
(5V)
Áramellátás
3N~ 400 V
Egységek közötti terminál csatlakozási táblázat
Vezetékek Rendszer
Egységek típusa
Terminálok csatlakozása
Áramellátás DC inverter
KE - KE
L1 - L1, L2 - L2, L3 - L3, N - N
BE - BE
L1 - L1, N - N
Működő DC inverter
KE - BE vagy BE - BE
1 az 1-hez, 2 a 2-höz
Távvezérés DC inverter
BE - BE
A - A, B - B
KE: Kültéri egység; BE: Beltéri egység
3
RST
MP
N
Elektromos
vezérlődoboz
Vezérlőkábelek
Csavar (M5)
Csavar (M5)
Csavar (M4)
Csavar (M4)
Földelő sorkapocs
Földelő
sorkapocs
Földkábel
Kommunikációs
kábelek
Földkábel
Gyűrű Sárga
A kábelt 3-szor tekerje fel,
és kábelkötegelővel rögzítse
Tápkábelek
Tápkábelek
Az áramforrás és a vezérlő áramkör
sorozatkapcsának részlete.
Szorítóbilincs (a tápkábelek és a vezérlő áramkör
kábeleinek rögzítéséhez)
Csak a RAS-(4-6)HV(R/N)(C/P)2E esetében:
Szorítóbilincs (a tápkábelek, a vezérlő áramkör kábelei és
a földkábel rögzítéséhez)
RAS-(4-6)H(R/N)(C/P)2E: 3N~ 400 V 50 Hz
Gyűrű Zöld
A kábelt 4-szer tekerje fel,
és kábelkötegelővel rögzítse
RAS-(4-6)HV(R/N)(C/P)2E: 1~ 230V 50Hz
? MEGJEGYZÉS
HelyezzebeazL1ésNtápkábeleket(1~230V50Hzesetén)asárga
gyűrűbe, 3-szor tekerje meg, majd a peremmel (tartozék) rögzítse
ezeket.Ahogyazábránislátható,avezetékeketkülönbözőoldalakrólne
helyezzeagyűrűbe.
Helyezze a földvezetéket a zöld gyűrűbe, 4-szer tekerje meg, majd
rögzítseaperemmel.
Elektromos kábelek
