Hitachi RAS-4HNC2E - Outdoor Unit Electrical Connection

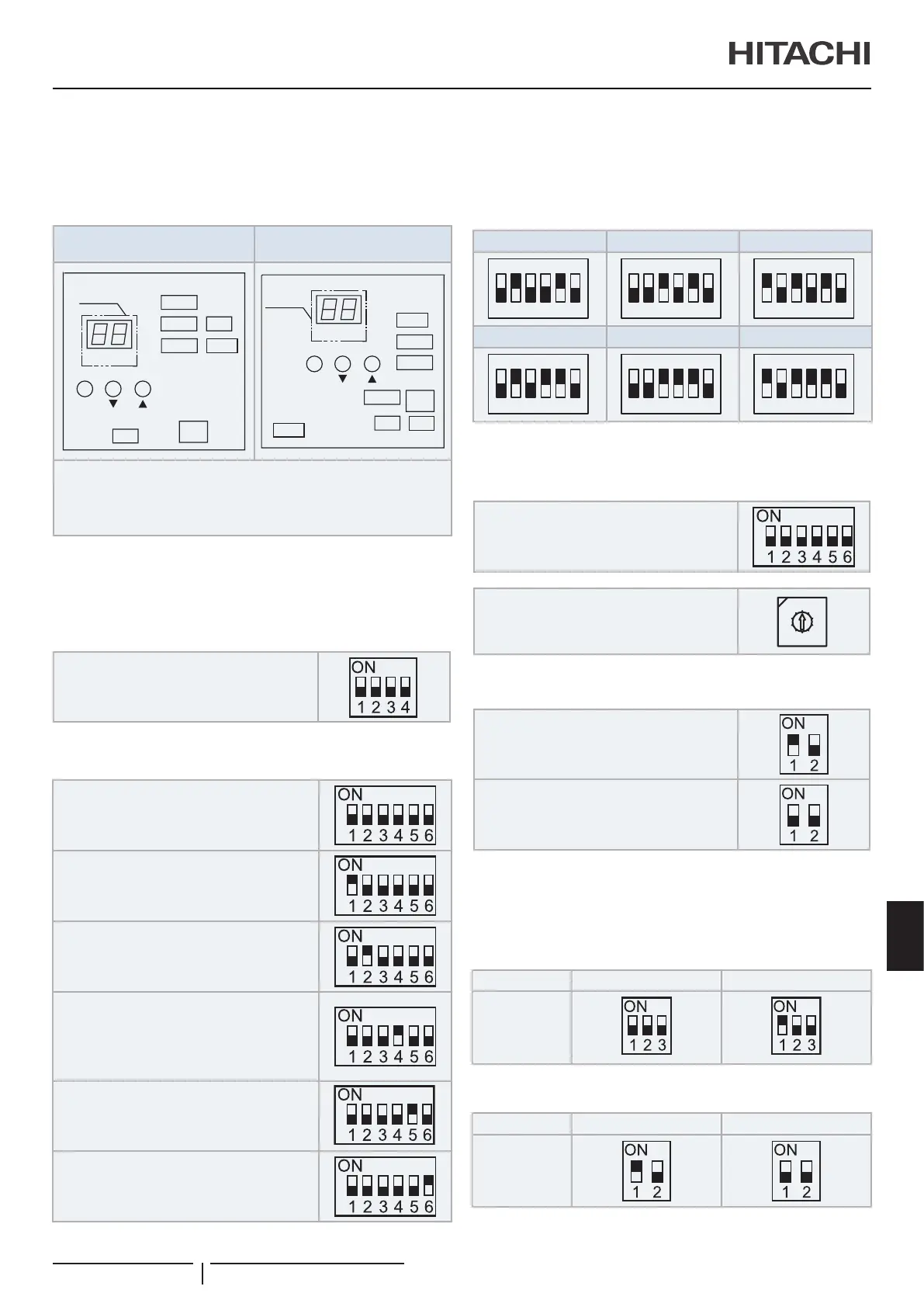

10.2.1 A kültéri egység DIP kapcsolóinak beállítása

DIP kapcsolók mennyisége és álllása
Ezek helye az alábbi:
RAS-(4-6)HV(R/N)(C/P)2E
(PCB2)
RAS-(4-6)H(R/N)(C/P)2E (PCB1)
SEG1
DSW4
DSW2
DSW7
DSW3
DSW6
RSW1
PSW1 PSW2 PSW3
DSW1
Kijelző
(7SEG)
DSW5
DSW1
SEG1
DSW4
DSW2
DSW7
DSW3
RSW1
PSW1 PSW2 PSW3
DSW6
Kijelző
(7SEG)
A DSW1 és a PSW bekapcsolt (ON) állású áramforrás mellett is
működtethető.
A működési állapot megváltozása (MENET/STOP) a DSW1 beállítása
után akár 20 másodpercet is igénybe vehet.
! FIGYELMEZTETÉS
ADSW-kbeállításainakmódosításaelőttazáramellátástkikellkapcsolni.
Ellenkezőesetbenazújbeállításoknemlesznekérvényesek.

DSW1: Próbaüzemhez
Gyári beállítás

DSW2: Opcionális funkció beállítása
Gyári beállítás
Csővezetékek hossza ≤ 5 m
Csővezetékek hossza ≥ 30 m
Ellenőrizze a már meglévő csöveket, Ø19,05
átmérőjű (lágyított) gázcső használata esetén
pedig állítsa a DSW2 kapcsoló 4. csapját ON
állásba a kültéri egység PCB-jén
Opcionális funkcióbeállítási mód
(Az opcionális funkcióbeállító mód aktív lesz)
Külső bemenet/kimenet beállítási mód
(A bemeneti/kimeneti jelkiválasztó mód aktív
lesz).

DSW3: Kapacitás
Gyári beállítás
RAS-4HV(R/N)(C/P)2E RAS-5HV(R/N)(C/P)2E RAS-6HV(R/N)(C/P)2E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4H(R/H)(C/P)2E RAS-5H(R/N)(C/P)2E RAS-6H(R/N)(C/P)2E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: A hűtőközeg ciklus számának
beállítása
Gyári beállítás
(Beállítás tízes számjegyre)
Gyári beállítás
(Beállítás az utolsó számjegyre)
0
9
8
7
6
5
4
3
2
1

DSW5: A végterminál ellenállás átvitelének
beállítása
Gyári beállítás
Törlés
Ha ugyanaz a H-LINK 2 vagy több kültéri egységet tartalmaz,
állítsa a DSW5 kapcsoló 1. számú csapját „OFF” állásba a 2.
hűtőközeg-csoport kültéri egységéről. Csak egy kültéri egység
használata esetén beállítás nem szükséges.

DSW6: Nem használt
RAS-(4-6)H(V)(R/N)C2E RAS-(4-6)H(V)(R/N)P2E
Gyári beállítás
(Ne változtassa
meg)

DSW7: Nem használt
RAS-(4-6)H(V)R(C/P)2E RAS-(4-6)H(V)N(C/P)2E
Gyári beállítás
(Ne változtassa
meg)
Elektromos kábelek
