10.3 KÖZÖSKÁBELEZÉS
! FIGYELMEZTETÉS
Mindenvezetéknekéselektromosalkatrésznekmegkellfelelnieahelyikódexeknekéselőírásoknak.
10.3.1 Elektromos huzalozás a beltéri és kültéri egység között.
• Csatlakoztassa a beltéri és kültéri egység közötti vezérlő
kábeleket, az alábbiakban látható módon.
• Vágjon egy lyukat a tápforrás csatlakozó nyílásához közel,
ha több kültéri egység van egy tápforrásra csatlakoztatva.
• Az ajánlott megszakító-méreteket a Kábelméret bekezdés
ismerteti.
• Ha a helyszíni kábeltelepítésnél nem használnak
csővezetéket, ragasztóval rögzítsen gumi
csapágyperselyeket a panelhez.

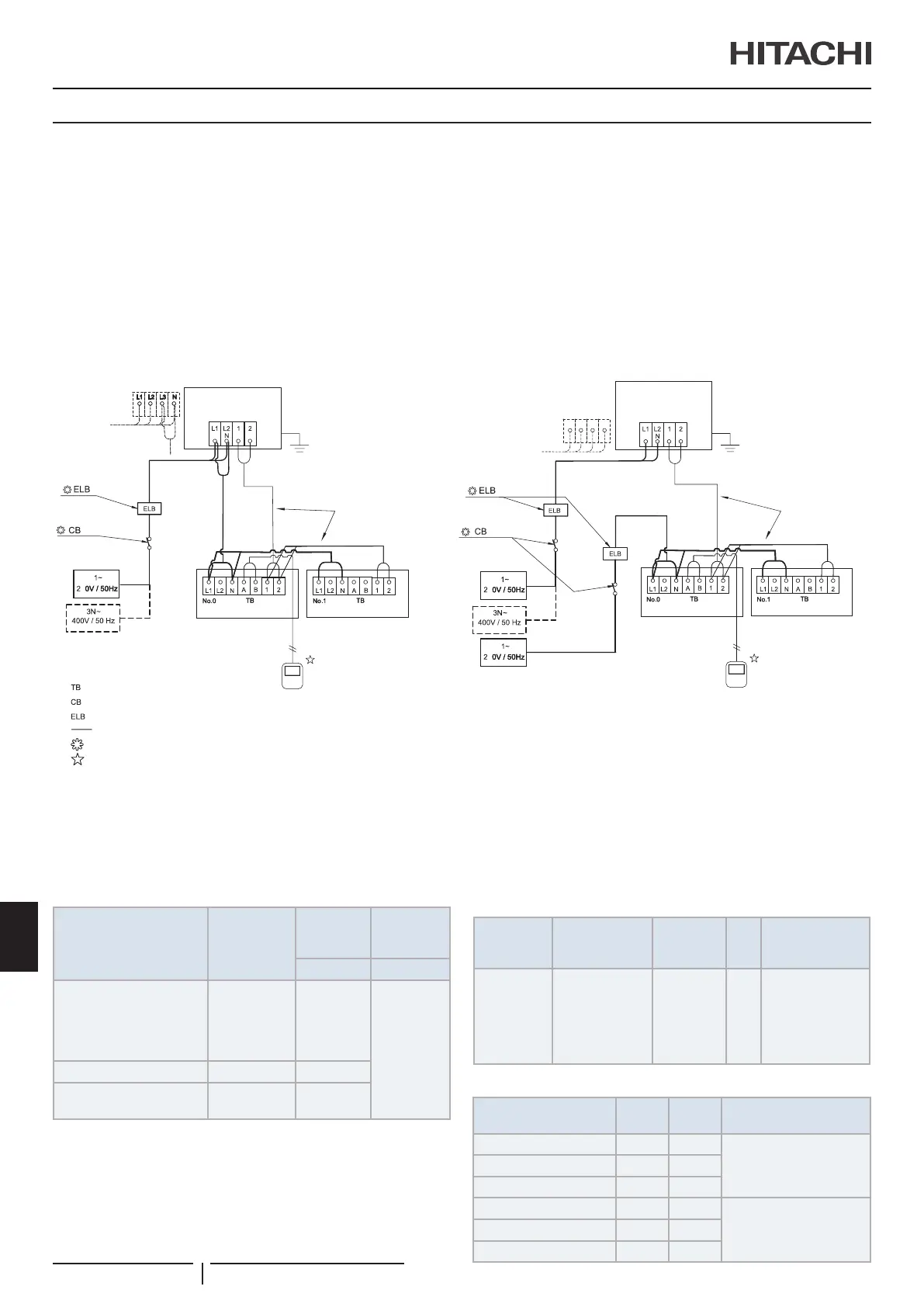

Akültériegységésabeltériegységközöttiáramforrás(példa) Az kültéri egység és a beltéri egység független áramforrása (példa)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
0 Rendszer Kültéri
egység
0 Rendszer Kültéri
egység
Üzemelő vezeték
(Árnyékolt érpár)
DC5 V (Nem poláris átvitel,
H-LINK rendszer)
Távkapcsoló
(Árnyékolt csavart érpár)
Üzemelő vezeték
(Árnyékolt csavart
érpár)
DC5 V (Nem poláris
átvitel, H-LINK
rendszer)
Beltéri egység Beltéri egység
Csatlakozótábla
Megszakító
Földzárlati megszakító
A berendezés kábelezése
Helyileg szállított
Opcionális tartozék
Távkapcsoló
(Árnyékolt csavart érpár)
Beltéri egység
Beltéri egység
10.3.2 Kábelméret

Csatlakozó kábelek
A helyszínen szállított kábelek ajánlott minimum méretei:
Modell Áramellátás
Tápkábel
mérete
Átviteli
kábel
mérete
EN60335-1 EN60335-1
Összes beltéri egység
(kivéve 8, 10, 16 és 20 LE)
1~ 230V
50Hz vagy 1
~ 220-240V
50Hz (típustól
függően)
0,75 mm²
0,75 mm²
RAS-(4-6)HV(R/N)(C/P)2E 1~ 230V 50Hz 6,0 mm
2
RAS-(4-6)H(R/N)(C/P)2E
3N~ 400 V
50 Hz
4,0 mm
2
? MEGJEGYZÉS
• Kövesse az elektromos kábelek, a megszakítók és a földzárlati
megszakítók kiválasztására vonatkozó helyi szabályzatokat és
előírásokat.
• Olyan vezetékeket használjon, amelyek nem könnyebbek ,mint a
hagyományospolikloropénburkolatúrugalmaskábel(kódja:60245
IEC57).

Főkapcsoló védelme
A főkapcsolókat az alábbi táblázatnak megfelelően kell
kiválasztani:
Modell Áramellátás
Max. áram
(A)
CB
(A)
ELB
(pólusok
száma/A/mA)
Összes
beltéri
egység
(kivéve 8,
10, 16 és 20
LE)
1~ 230V
50Hz vagy 1
~ 220-240V
50Hz (típustól
függően)
5,0 6 2/40/30
ELB: Földzárlati megszakító; CB: Megszakító
Kültéri egység MC (A) CB (A)
ELB
(pólusok száma/A/mA)
RAS-4HV(R/N)(C/P)2E 22,5 25
2/40/30RAS-5HV(R/N)(C/P)2E 22,5 25
RAS-6HV(R/N)(C/P)2E 22,5 25
RAS-4H(R/N)(C/P)2E 15,0 20
4/40/30RAS-5H(R/N)(C/P)2E 15,0 20
RAS-6H(R/N)(C/P)2E 15,0 20
Elektromos kábelek
