2
REMARQUE IMPORTANTE
Õ DANGER
:
- Réservoir à pression et dispositif de sécurité: Ce
climatiseur est équipé d'un réservoir à pression
conforme à la Directive sur les équipements sous
pression. Le réservoir à pression a été conçu et testé
avant expédition pour garantir sa conformité à la
Directive. De plus, afin d'éviter que le système ne soit
soumis à une pression excessive, un pressostat
haute pression (qui ne requiert aucun réglage sur
site) a été placé dans le système de réfrigération.
Ce climatiseur est donc protégé des pressions
anormales. Toutefois, si le cycle de réfrigération (le(s)
réservoir(s) à pression notamment) est soumis à une
pression anormalement élevée, l'explosion de(s)
réservoir(s) pourrait provoquer des blessures graves
ou le décès des personnes touchées. N'appliquez
jamais au système des pressions supérieures à
celles indiquées, ne modifiez et ne changez jamais le
pressostat haute pression.
-
- Démarrage et fonctionnement: Vérifiez que toutes
les soupapes d'arrêts sont entièrement ouvertes et
qu'aucun obstacle n'obstrue les entrées/sorties avant
de démarrer le système et pendant son
fonctionnement.
- Maintenance: Vérifiez régulièrement la pression du
côté haute pression. Si la pression est supérieure à la
pression maximale autorisée, arrêtez le système et
nettoyez l'échangeur thermique ou retirez la cause de
l'excès de pression.
- Pression maximale autorisée et valeur de déclenchement du pressostat haute pression:
N° Série Modèle de groupe extérieur Frigorigène Pression
maximale
autorisée
(MPa)
Valeur de
déclenchement du
pressostat haute
pression (MPa)
1 Série FSG RAS-5FSG à RAS-30FSG1 R407C 3,3
2 Série FXG RAS-8FXG à RAS-30FXG1 R407C 3,3
3,15~3,25
3 Série FSG RAS-5FSN à RAS-30FSN R410A 4,15
4 Série FXN RAS-8FXN à RAS-30FXN R410A 4,15
4,00~4,10
REMARQUE:
L'étiquette de conformité du réservoir à pression à la
Directive est attachée au réservoir. La catégorie et
la capacité du réservoir en termes de pression sont
indiquées sur le réservoir.
REMARQUE:
Le pressostat haute pression est indiqué sur le
schéma de câblage électrique du groupe extérieur
par l'abréviation PSH et est connecté à la carte à
circuits imprimés (PCB1) du groupe extérieur.
Õ DANGER:
- Ne modifiez jamais le pressostat haute pression
individuellement ; ne modifiez jamais individuellement
la valeur de déclenchement du pressostat haute
pression. Si vous modifiez cette valeur, l'explosion
provoquée pourrait tuer ou blesser grièvement les
personnes touchées.

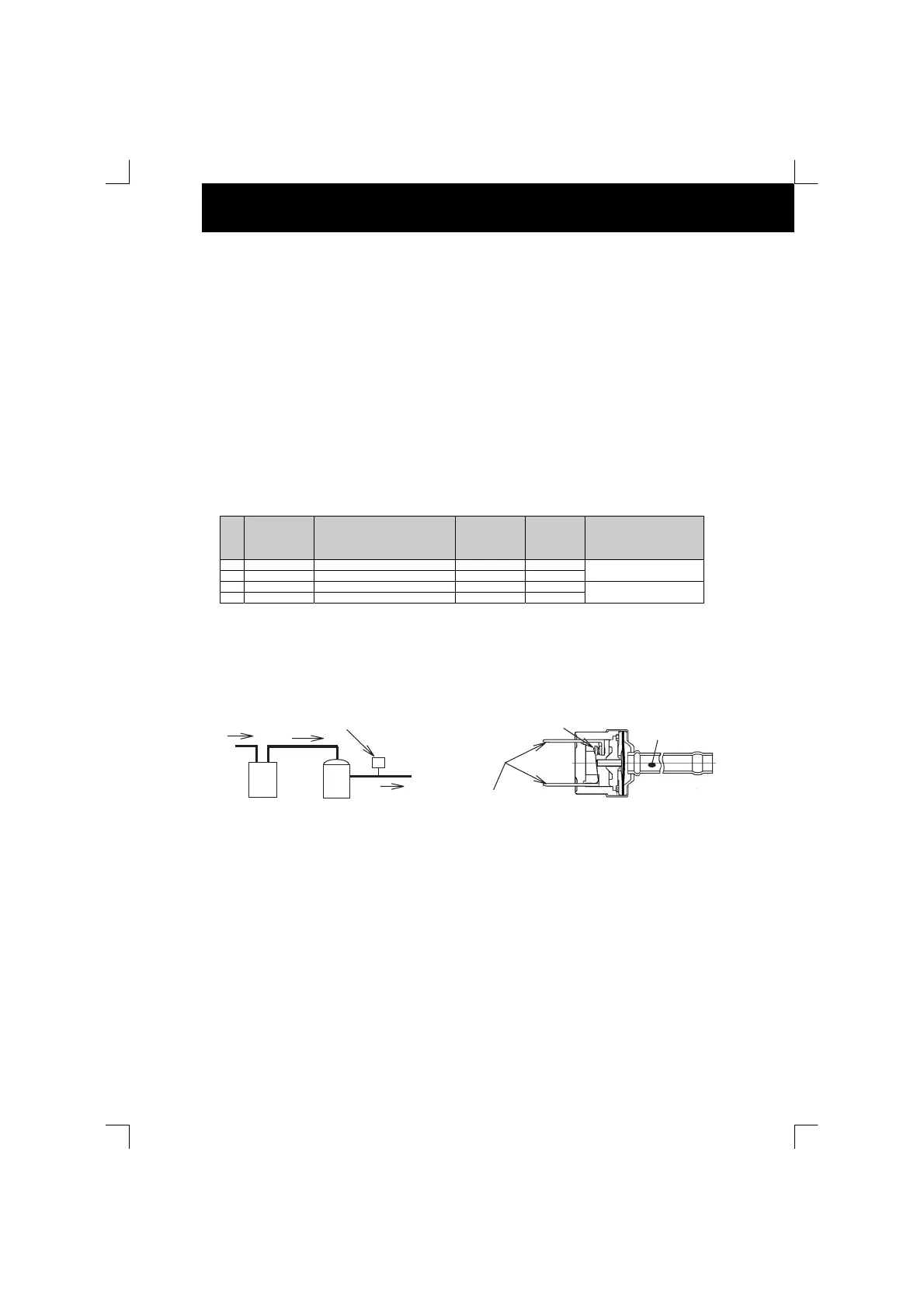

Emplacement du pressostat haute pression Structure du pressostat haute pression
A
ccumulateur Compresseur
Point de contact
Connexion au câble
électrique
Pression détectée
