TUYAUTERIE ET CHARGE DE FLUIDE FRIGORIGENE
13
FRANÇAIS

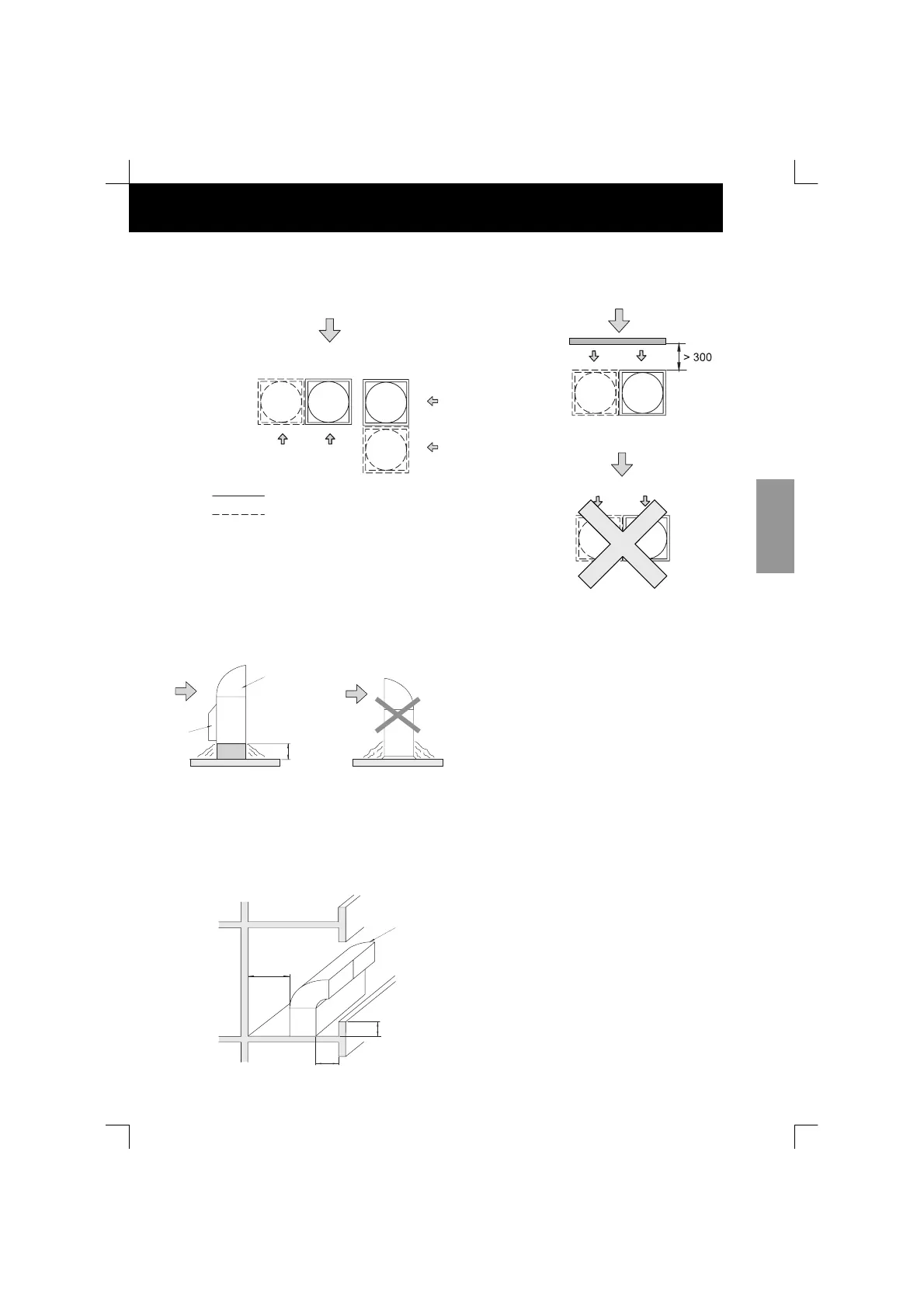

2. Prise en compte des vents saisonniers
Évitez les installations dans lesquelles la partie de l’unité où se trouve l’entrée de l’air (la partie arrière) reçoive directement un
fort vent saisonnier.
3. Prise en compte de la neige
Protégez la soufflerie et la prise d’air au moyen d’un capot
et prévoyez une assise plus épaisse pour empêcher
l’accumulation de neige sur l'entrée et la sortie d’air.
REMARQUE :
Installez l’unité dans un endroit ensoleillé, comme la
partie est ou sud d’un immeuble, plutôt que la face nord.
4. Prévention des courts-circuits
Pour empêcher la formation de courts-circuits entre
l’aspiration et le soufflage de l’air, installez un capot de
protection sur le souflage
5. Dimensions du capot (Fourni sur le site)
- Les figures ci-dessous montrent les dimensions
adéquates des capots de soufflage et de prise d’air pour
le groupe extérieur.
- Utilisez une plaque d’acier de 1 mm pour le capot lui-
même et de 1,6 mm pour le cadre et l’embase.
- Utilisez une plaque d’acier avec des orifices pour la
partie du capot de la prise d’air.
- Utilisez une peinture beige 2.5Y 8/2 Munsell pour peindre
les capots.
- Utilisez des vis auto-taraudeuses M5 pour fixer les
capots.
Renforcez les capots avec des supports si cela est
nécessaire pour des raisons climatiques, par exemple la
présence de vents violents.

Dalle
 Dalles de béton
- La hauteur de l'assise doit être de 100 à 300 mm au-
dessus du niveau du sol.
- Prévoir un canal d'évacuation des eaux tout autour de
l'assise.
- Pour l’installation du groupe extérieur, fixez-le à l'aide de
boulons d'ancrage.
- Fixez le groupe extérieur à l'aide des boulons d'ancrage.
- Si vous installez le groupe sur un toit ou une véranda,
l’eau d'écoulement peut se transformer en glace par
temps froid. Évitez, dans ce cas, les écoulements d’eau
dans des zones où passent des personnes à cause des
risques de glissade.
Bien
Vents
saisonniers
Capot de la
prise d’air *
Mal
Vents saisonniers
Capot du soufflage d’air
L’épaisseur de l’assise
doit tenir compte des
chutes de neige
*(Fourni sur site)
Bien
Bien
Mal
Vents saisonniers
Vents saisonniers
Vents saisonniers
Guide-air contre le vent
Côté prise d’air
(arrière)
Côté prise d’air
(arrière)
Côté prise d'air
(arrière)
Côté prise d’air (arrière)
(Dans ce cas, le temps de dégivrage est plus long)
Dans le cas 5~16FSN(E) ; 8~10FXN(E)
Dans le cas de 20~30FSN ; 16~30FXN
Capot du soufflage
d’air (fourni sur
site)
Maximum
500 mm
600~900 mm
300 mm
(Espace à l'arrière)
