TEST DE FONCTIONNEMENT
29
FRANÇAIS

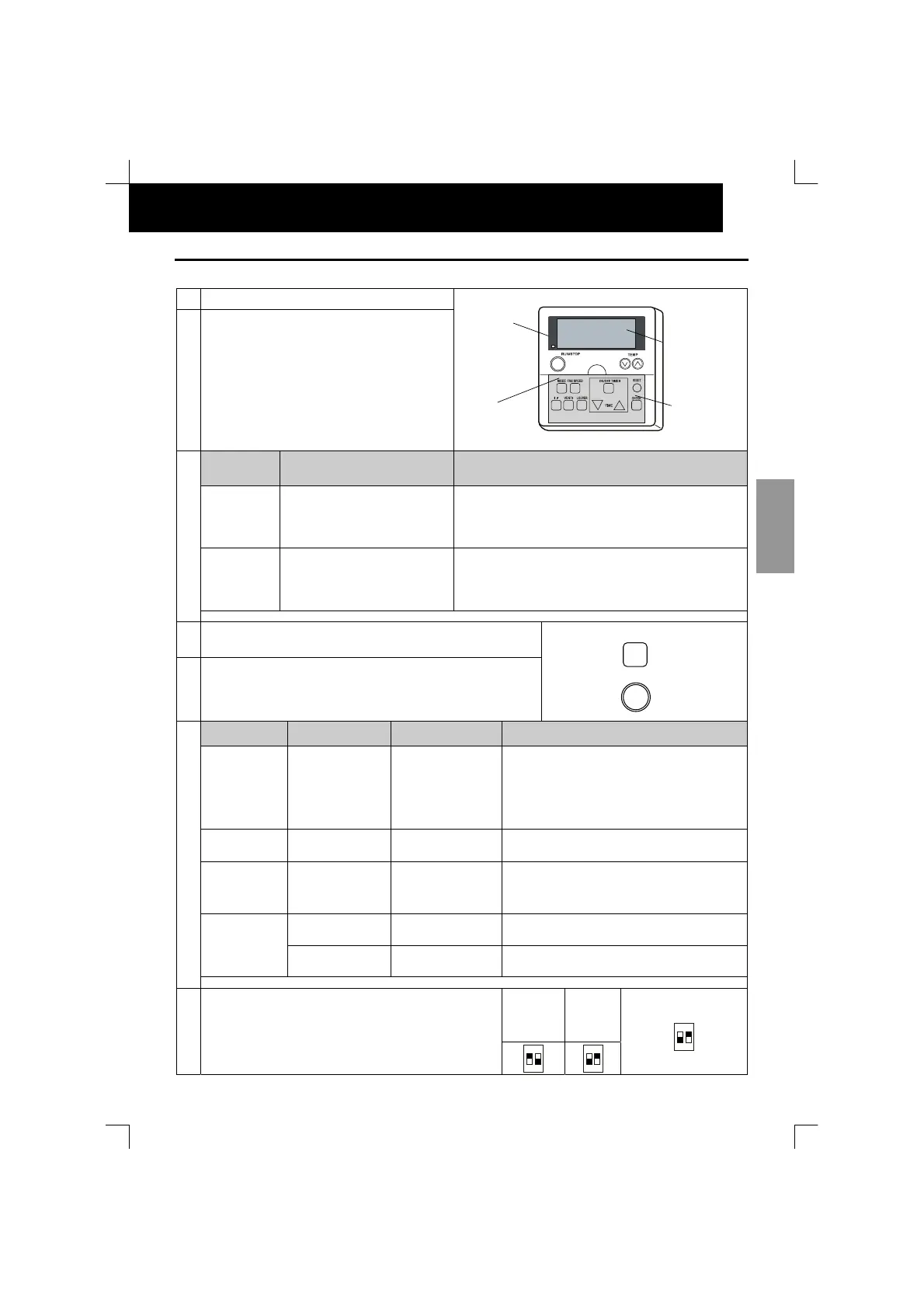

17.2. PROCEDURE DE TEST POUR L’INTERRUPTEUR DE COMMANDE A DISTANCE
Mettez les unités intérieures et le groupe extérieur sous
tension (ON).
Activez le mode TEST RUN (Test de fonctionnement) sur la
télécommande.
Appuyez simultanément sur les touches « MODE » et
« CHECK » (contrôle) pendant plus de 3 secondes.
a) Si l'interrupteur à distance affiche « TEST RUN » ainsi que
le numéro de comptage des unités connectées à
l'interrupteur à distance (par exemple « ), la
connexion du câble de télécommande est correcte.
Passez à
b) Si la télécommande n'affiche aucune indication ou affiche
« 00 », ou si le nombre d’unités indiqué est inférieur au
nombre réel d’unités, des anomalies se produisent.
Passez à
Indication de
la
télécommande
Erreur Points de contrôle après la mise hors tension (OFF)
Aucune indication
Le dispositif n'est pas sous tension.
Le branchement du câble de
télécommande est incorrect.
Les câbles de connexion de la ligne
d'alimentation ne sont pas bons ou
sont détachés.
1. Connexion entre le connecteur et les câbles :
Fil rouge au n° 1, fil noir au n°2, fil blanc au n° 3
2. Points de connexion du câble de télécommande
3. Contact des connecteurs du câble de télécommande
4. Ordre de connexion de chaque bornier
5. Serrage des vis de chaque bornier
Comptage des
unités
connectées
incorrect
Le réglage du numéro d'unité est
incorrect.
La connexion des câbles de commande
entre les unités intérieures est incorrecte.
(Lorsqu’une télécommande commande
plusieurs unités).
6. Réglage du commutateur DIP sur la carte à circuits imprimés
7. Ordre de connexion de fils du câble de pontage
8. Points de connexion du câble de pontage
9. Contact des connecteurs du câble de pontage
Retournez à après la vérification
Sélectionner le mode « TEST RUN » en appuyant sur la touche MODE (COOL ou
HEAT) (Refroidissement ou Chauffage).
Appuyer sur la touche RUN/STOP (marche/arrêt).
a) Le test de fonctionnement (« TEST RUN ») est lancé. Le test de fonctionnement
(TEST RUN) s'achève après 2 heures de fonctionnement de l'unité ou en
appuyant une nouvelle fois sur la touche RUN/STOP (Marche/Arrêt).
b)
Si l’unité ne se met pas en marche ou si le témoin de fonctionnement de l'interrupteur
à distance clignote, cela signifie que des anomalies se produisent. Passez à
Indication de la
télécommande
État de l’appareil Erreur
Points de contrôle après la mise hors tension
(OFF)
Le témoin de
fonctionnement
clignote (1 fois/1 s.)
et le numéro de
l'unité et le code
d'alarme « 03 »
clignotent
L’appareil ne démarre pas.
Les câbles de connexion
de la ligne de service
sont incorrects ou
débranchés.
1. Ordre de connexion de chaque bornier. Le fusible de la
carte à circuits imprimés est peut-être grillé en raison
d'une erreur de câblage. (Un seul rétablissement
possible du fusible par le micro-interrupteur de la carte à
circuits imprimés). (Reportez-vous à )
2. Serrage des vis de chaque bornier de raccordement.
3. Ordre de connexion de la ligne d'alimentation entre les
unités intérieures et le groupe extérieur.
Le témoin de
fonctionnement
clignote
(1 fois/2 s)
L'appareil ne démarre pas.
Le branchement du câble
de télécommande est
incorrect.
Identique aux points 1, 2, et 3
Autre type de
clignotement que le
précédent
L'appareil ne démarre
pas ou démarre une
fois puis s'arrête.
La connexion des
thermistances ou autres
connecteurs est incorrecte.
Le dispositif de protection (ou
autre) se déclenche.
Consultez le tableau de codes d'alarme du manuel de
d'entretien (intervention effectuée par des techniciens
d'entretien).
Le ventilateur du
groupe extérieur tourne
à l'envers.
L’ordre de connexion de
la ligne d'alimentation est
incorrect.
Ordre de connexion de chaque bornier de raccordement:
TB1 du groupe extérieur
Normal
Les ventilateurs
extérieurs ne démarrent
pas.
Certains fils de la ligne
d’alimentation sont
déconnectés.
Point de connexion de la ligne d'alimentation. Contact du
connecteur du moteur du ventilateur extérieur.
Retournez à après la vérification
DSW7 de la
CCI
intérieure
Sauf
RPK
DSW7 de
la CCI
intérieure
Uniqueme
nt PK
Procédure de rétablissement lorsque le fusible du circuit de transmission est grillé :
1. Rectifiez le câblage du bornier de raccordement.
2. Activez la broche du DSW7 sur la CCI intérieure
3. Activez la 2
ème
broche du DSW10 sur la CCI extérieure
ON
1 2
ON
1 2
DSW10 de la CCI extérieure
ON
1 2
)
)
MODE
RUN/STOP
(Marche/Arrêt)
)
(
Nombre compté des
groupes connectés
Lampe-témoin de
fonctionnement
