COLLEGAMENTI ELETTRICI
27
ITALIANO
NOTA:
1. Osservare la normativa locale vigente per la scelta
dei cavi.
2. Le sezioni sopra elencate e marcate con n sono
selezionate con la corrente massima dell'unità, in
conformità con gli standard europei EN60 335-1.
Usare cavi non più leggeri dei normali cavi
schermati flessibili rivestiti di policloroprene
(codice di designazione H05RN-F).
3. Le sezioni sopra elencate e marcate con o sono
selezionate con la corrente massima dell'unità, in
conformità con il cavo, MLFC (cavo ritardante del
fuoco in poliflex) fabbricato da HITACHI Cable Ltd.
Giappone.
4. Usare un cavo schermato per il circuito di
trasmissione e collegarlo a terra.
5. Nel caso in cui i cavi di alimentazine siano
collegati in serie, aggiungere la corrente massima
di ogni unità e selezionare i cavi qui sotto.
6. La sezione dei cavi di terra è conforme alle
normative locali: IEC 245, N. 571.
Scelta in base alla normativa
EN60 335-1
Scelta in base a MLFC (a
temp. cavo di 60 ºC)
Corrente I
(A)
Sezione del
cavo (mm²)
Corrente I (A)
Sezione del
cavo (mm²)
I d 6
0,75
I d 15
0,5
6 < i d 10
1
15 i d 18
0,75
10 < i d 16
1,5
18 i d 24
1,25
16 < i d 25
2,5
24 i d 34
2
25 < i d 32
4
34 i d 47
3,5
32 < i d 40
6
47 i d 62
5,5
40 < i d 63
10
62 i d 78
8
63 < i
p
78 i d 112
14
112 i d 147
22
pSe la corrente è superiore a 63 A, non collegare i cavi in serie.

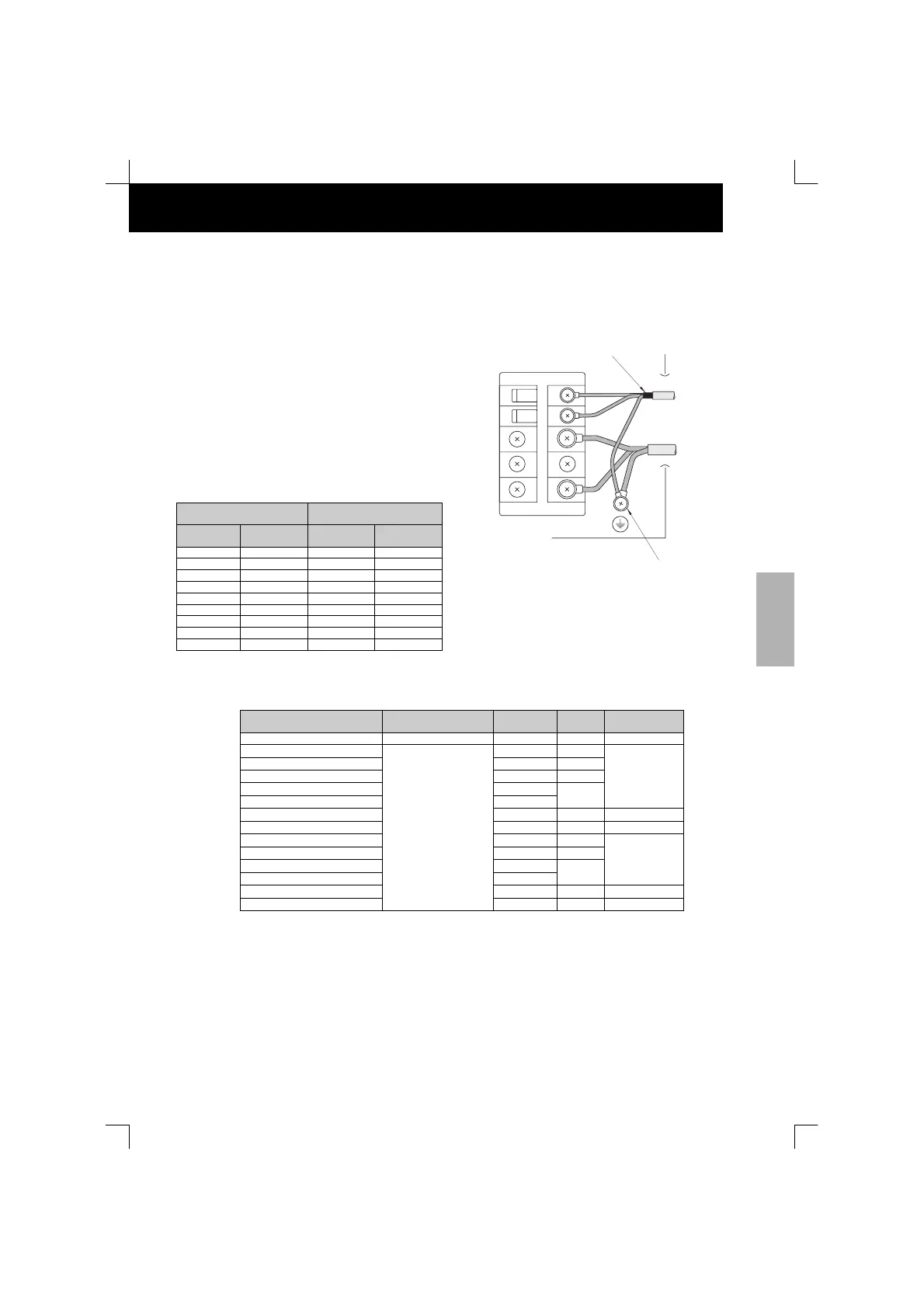

ATTENZIONE:
Utilizzare cavi schermati per la trasmissione tra l'unità
interna ed esterna e collegare la parte schermata alla
vite di messa a terra nel quadro elettrico dell'unità
interna come illustrato di seguito.
Portata dell’interruttore:
Modello Fonte di alimentazione
Corrente
max.
CB
(A)
ELB
no. poles/A/mA
Valido per tutte le unità interne
220-240V/1I/50Hz
5 A 6 2/40/30
RAS-5FSN 8 A 10
RAS-8FSN(E) 14 A 15
RAS-10FSN(E) 18 A 20
RAS-16FSN 33 A
RAS-20FSN 37 A
40
4/40/30
RAS-24FSN 50 A 60 4/63/30
RAS-30FSN 66 A 75 4/100/30
RAS-8FXN(E) 14 A 15
RAS-10FXN(E) 18 A 20
RAS-16FXN 33 A
RAS-20FXN 37 A
40
4/40/30
RAS-24FXN 50 A 60 4/63/30
RAS-30FXN
380-415V/3I/50Hz
66 A 75 4/100/30
ELB: interruttore di circuito Breaker; CB: interrutore di circuito
Cavi di
trasmissione
Cavi di
alimentazione
Parte schermata
Vite di terra
