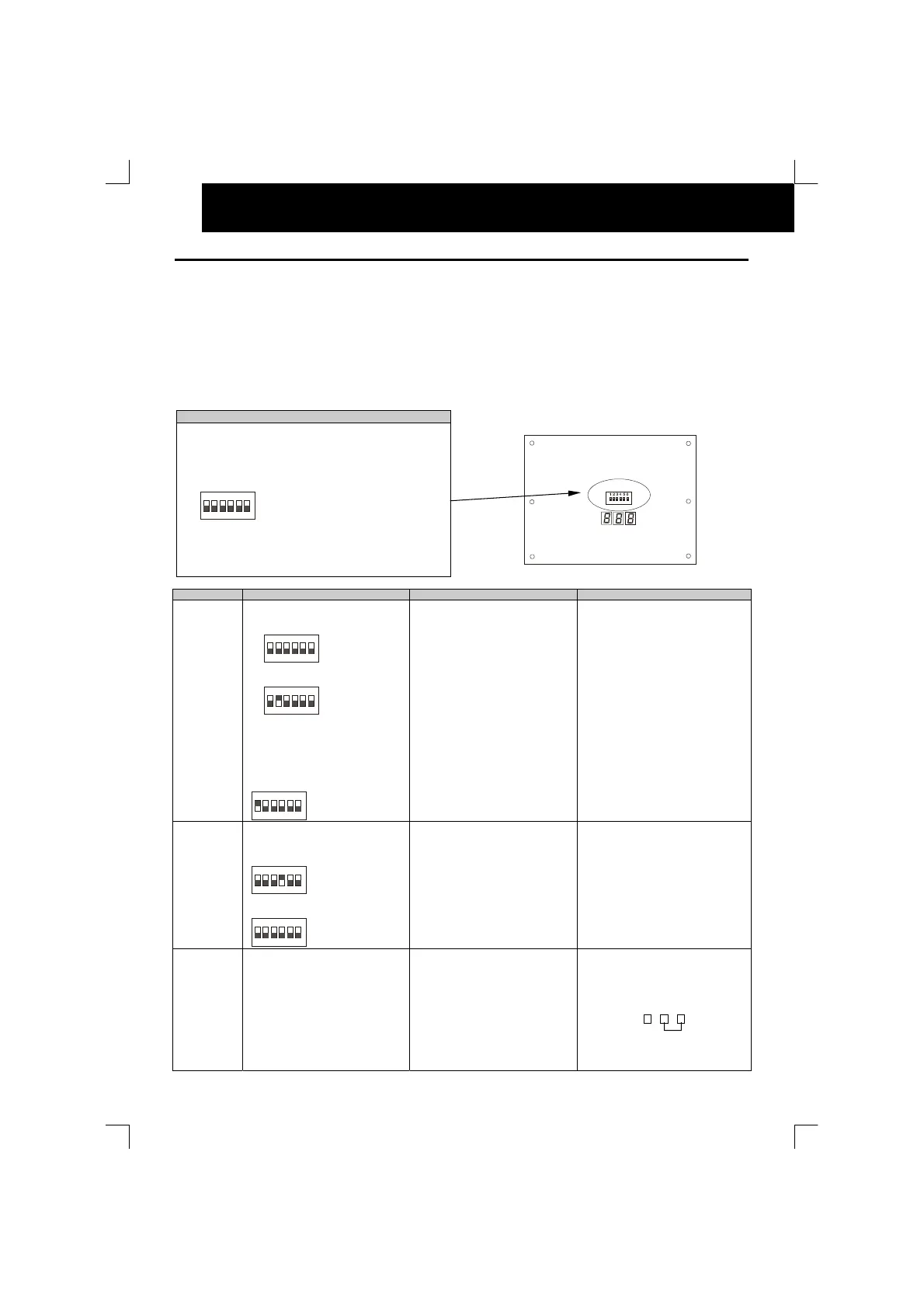

30
PROVA DI FUNZIONAMENTO
17.3. COLLAUDO DALL'UNITÀ ESTERNA
Di seguito è illustrata la procedura di prova di funzionamento
dal lato dell'unità esterna. L'impostazione di questo
microinterruttore è disponibile con l'alimentazione attivata.
Impostazione dei microinterruttori
Ô
ATTENZIONE:
- Non toccare parti elettriche durante le operazioni sugli
interruttori del circuito stampato.
- Non applicare né levare il coperchio di servizio quando
l'alimentazione elettrica dell'unità esterna è attivata e
l'unità è in funzione.
- Spegnere tutti i microinterruttori di DSW4 alla fine del
collaudo.
DSW4
Interruttore per l'impostazione delle operazioni di servizio e funzione
ON
1 2 3 4 5 6
1. PROVA DI FUNZIONAMENTO
Impostazione COOL/HEAT
(ON: riscaldamento)
3. OFF (fisso)
4. Disattivazione manuale compressore
5. OFF (fisso)
6. OFF (fisso)
Scheda di circuito stampato dell'unità esterna (PWB1)
OFF
ON
DWS4
Impostazione microinterruttore Manuale Osservazioni
PROVA DI
FUNZIONA-
MENTO
Impostazione della modalità
operativa raffreddamento
: Spegnere DSW4-2.
ON
1 2 3 4 5 6
Riscaldamento: Accendere DSW4-2.
ON
1 2 3 4 5 6
Avvio della prova di funzionamento
Accendere DSW4-1 e l'operazione
inizia dopo alcuni ~20 secondi.
Durante il riscaldamento, lasciare
acceso DSW4-2.
p
ON
1 2 3 4 5 6
L'unità interna inizia
automaticamente a funzionare
quando viene impostata la prova di
funzionamento dell'unità esterna.
Le operazioni di accensione e
spegnimento possono essere
eseguite dall'interruttore di comando
remoto o DSW4-1 dell'unità esterna.
L'operazione viene eseguita
ininterrottamente per 2 ore senza
Termostato-OFF.
Accertarsi che le unità interne inizino a
funzionare conformemente alla prova di
funzionamento dell'unità esterna.
Se la prova di funzionamento viene avviata
dall'unità esterna e interrotta dal dispositivo
di comando remoto, verrà annullata la
funzione di prova del comando remoto. Non
verrà invece annullata la funzione di prova
dell'unità esterna.
Se più unità interne sono collegate tramite un
unico dispositivo di comando remoto, tutte
inizieranno la prova di funzionamento
contemporaneamente. Pertanto, se si desidera
escludere la prova di funzionamento per
determinate unità interne, disattivarne la
relativa alimentazione.
In questo caso, l'indicazone “TSET RUN”
dell'interruttore di comando remoto può
lampeggiare: non è segno di nessuna
anomalia.
L'impostazione di DSW4 non è richiesta per
la prova di funzionamento dall'interruttore di
comando remoto.
Disattivazione
manuale
compressore
Impostazione
- Disattivaz. manuale compressore:
Accendere DSW4-4.
ON
1 2 3 4 5 6
- Attivazione compressore:
Spegnere DSW4-4.
ON
1 2 3 4 5 6
Quando DSW4-4 è acceso durante il
funzionamento del compressore, il
compressore si arresta
immediatamente e l'unità interna è in
stato di Termostato-OFF.
Quando DSW4-4 è spento, il
compressore entra in funzione dopo
l'annullamento della protezione di 3
minuti.
L'attivazione/disattivazione del
compressore non devono essere
ripetute con frequenza.
Decongelamento
manuale
Inizio dell'operazione di decongelamento
manuale
Premere PSW1 per almeno 3 secondi durante il
riscaldamento e l'operazione di decongelamento
inizierà dopo 2 minuti.
Questa funzione non è disponibile nei primi
5 minuti dall'avvio dell'operazione di
riscaldamento.
Fine dell'operazione di decongelamento
manuale
L' operazione di decongelamento finisce
automaticamente e comincia il
riscaldamento
.
Il decongelamento è disponibile
indipendentemente dalla condizione di
congelamento e dalla durata totale
dell'operazione di riscaldamento
.
L' operazione di decongelamento non ha
luogo quando la temperatura dello
scambiatore di calore esterno supera i 10°
C, l'alta pressione supera i 3,3MPa
(33kgf/cm
2
G) o il Termostato OFF.
L'operazione di decongelamento non deve
essere ripetuta frequentemente.
Quando l'operazione di decongelamento
manuale accettata da PSW1, il tempo
rimanente prima dell'inizio dell'operazione di
decongelamento è indicato sull'indicatore a
7 segmenti sul PCB
.
+
Tempo rimanente (ogni 4 secondi)
Per la revisione
