10
NOME DAS PEÇAS

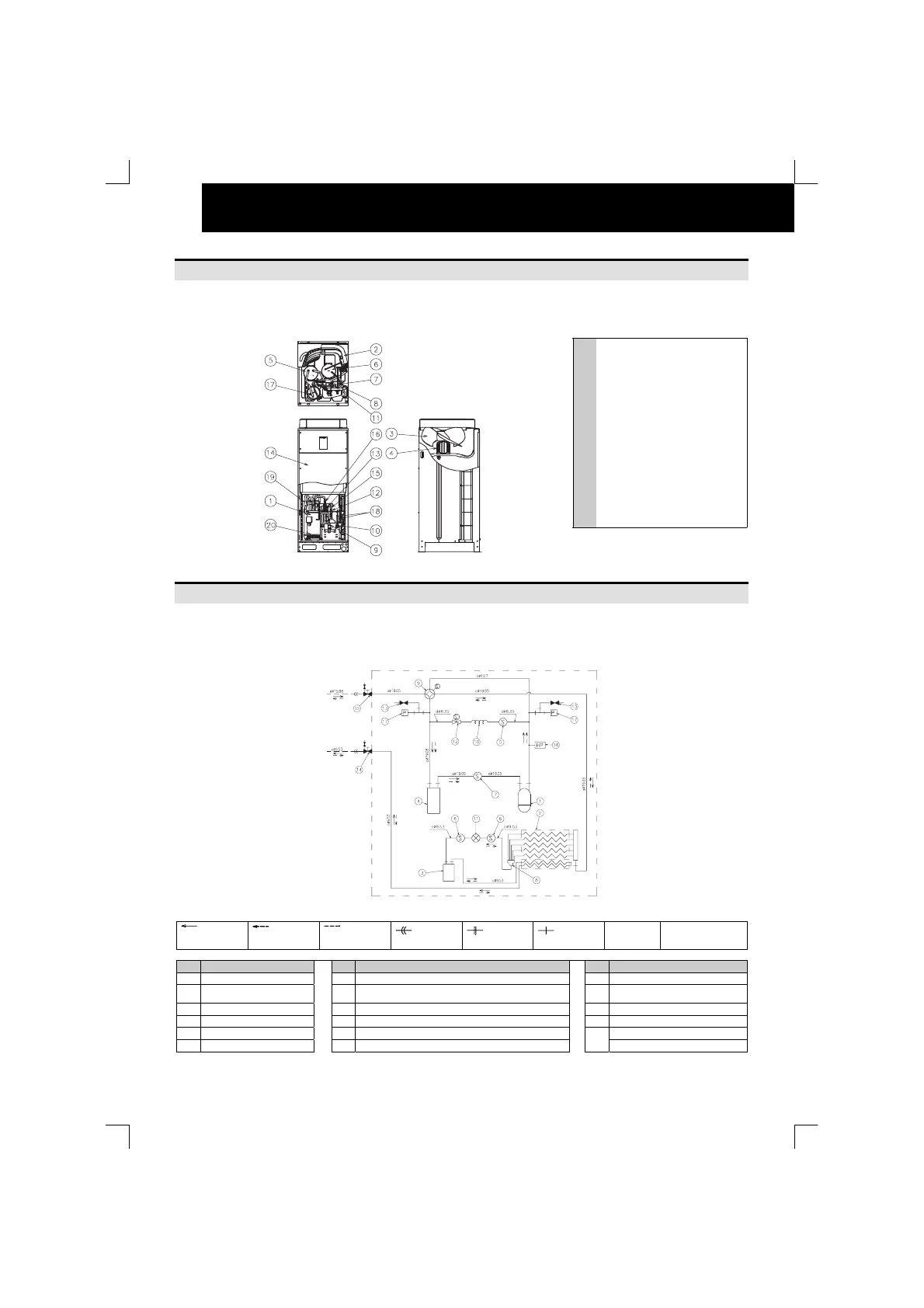

8. NOME DAS PEÇAS
Exemplo do nome de peças; se pretender mais informação, consulte o catálogo técnico.

Unidade Exterior (5 HP) FSN
N.º Nome de peça
1 Inversor do compressor
2 Permutador de calor
3 Ventoinha do ventilador
4 Motor do ventilador
5 Acumulador
6 Junta de verificação (alta)
7
Válvula de expansão com controlo por micro-
computador
8 Válvula de inversor
9 Válvula de retenção da linha de gás
10 Válvula de retenção da linha de líquido
11 Receptor de líquido
12 Junta de verificação (baixa)
13 Caixa eléctrica
14 Sensor de baixa pressão
15 Sensor de alta pressão
16 Pressostato de alta pressão para protecção
17 Filtro (3/8)
18 Filtro (1/2)
19 Válvula de verificação (7/8)
20 Resistência do cárter (para o compressor)
9. CICLO DE REFRIGERAÇÃO FSN(E)
Exemplo de ciclo de refrigeração; se desejar mais informação, consulte o catálogo técnico.
5FSN
: Caudal de
Refrigerante para
Arrefecimento
: Caudal de
Refrigerante para
Aquecimento
: Tubagem de
refrigerante de
campo
: Ligação de
expansão
: Ligação de
flange
: Ligação de
Soldagem
Refrigerante:
R410A
Teste de Pressão
Estanque de Ar: 3,3 MPa
N.º Nome da peça N.º Nome da peça N.º Nome da peça
1 Compressor 7 Filtro (exterior) 13 Junta de verificação
2 Permutador de calor exterior 8
Válvula de expansão com controlo por micro-computador
(exterior)
14
Válvula de retenção de 3/8 para linha
de líquido
3 Receptor 9 Distribuidor (exterior) 15
Válvula de retenção de 3/4 para linha de gás
4 Acumulador 10 Válvula de inversor 16
Pressostato de alta pressão para protecção
5 Filtro (exterior) 11 Tubo capilar Sensor de pressão de refrigerante
6 Filtro (exterior) 11 Válvula de solenóide (derivação de gás)
17
