FUNCIONAMENTO DE TESTE

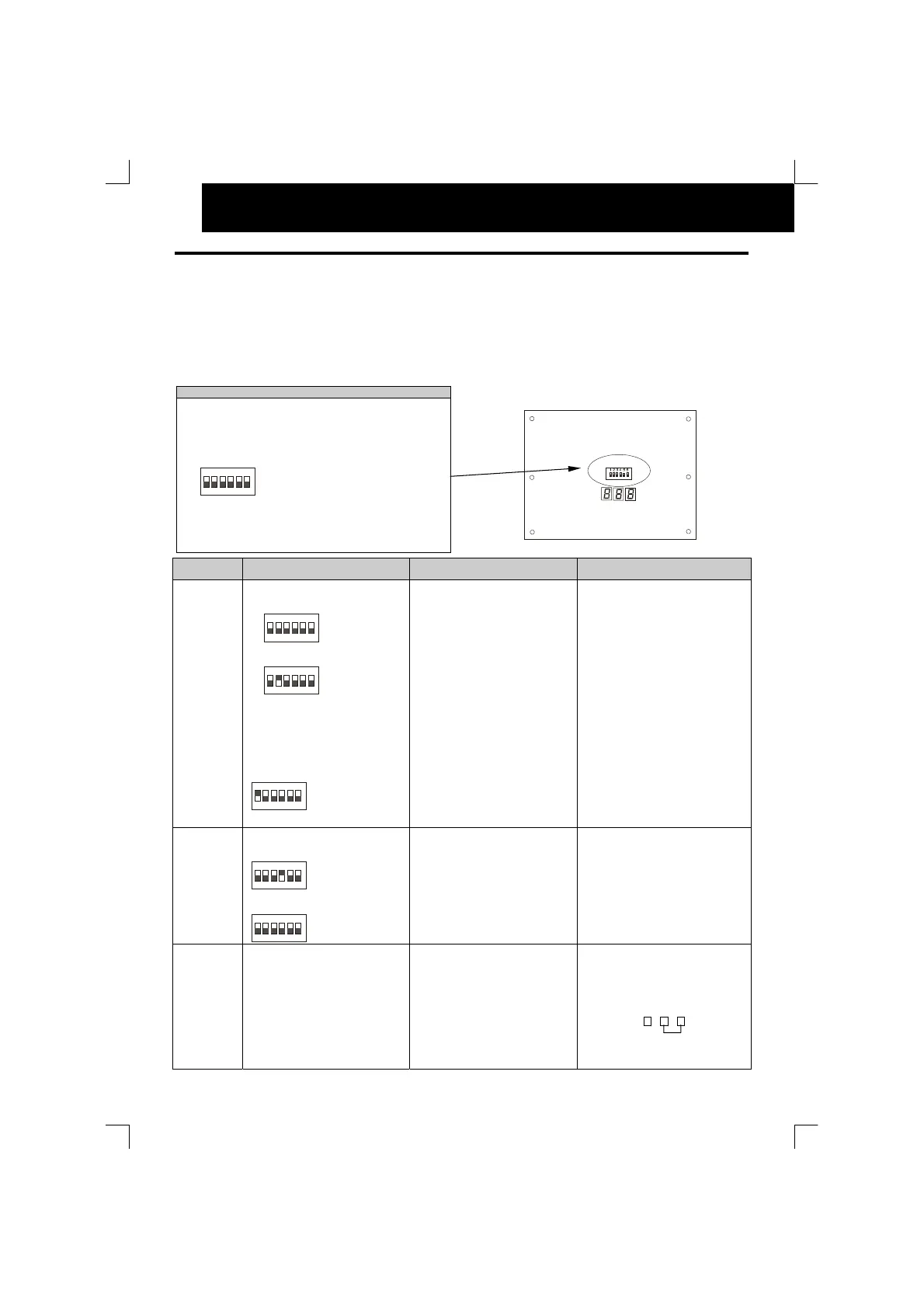

17.3. FUNCIONAMENTO DE TESTE DESDE A UNIDADE EXTERIOR
Abaixo é indicado o procedimento do funcionamento de teste
desde a unidade exterior. O ajuste deste micro-interruptor
está disponível com a fonte de alimentação LIGADA.
Ajuste do micro-interruptor (antes do envio)
Ô
AVISO:
- Não toque em quaisquer outras peças eléctricas ao
manipular os micro-interruptores da PCB.
- Não retire nem coloque a tampa de serviço quando a fonte
de alimentação da unidade exterior estiver LIGADA e a
unidade exterior estiver a trabalhar.
- Coloque todos os micro-interruptores do DSW4 na posição
OFF quando o funcionamento de teste terminar.
DSW4
Interruptor para ajuste de funcionamento e função de serviço
ON
1 2 3 4 5 6
1. Funcionamento de teste.
Ajuste COOL/HEAT
(ON: funcionamento de aquecimento).
3. OFF (fixo).
4. Paragem manual do compressor.
5. OFF (fixo).
6. OFF (fixo).
Placa de circuito impresso da unidade exterior (PWB1)
OFF
ON
DWS4
Ajuste do Micro-interruptor Funcionamento
Notas
Funcionamento
de teste.
Ajuste do modo de funcionamento
arrefecimento: Ajuste o DSW4-2 em
OFF.
ON
1 2 3 4 5 6
Aquecimento: Ajuste o DSW4-2 em ON.
ON
1 2 3 4 5 6
Arranque do funcionamento de teste
Ajuste o DSW4-1 para ON e a
operação começará após ~20
segundos.
No funcionamento de aquecimento
deixe o DSW4-2 em ON
p
ON
1 2 3 4 5 6
A unidade interior arranca
automaticamente quando for
seleccionado o funcionamento de
teste da unidade exterior.
É possível LIGAR/DESLIGAR a
unidade com o controlo remoto ou
com o DSW4-1 da unidade exterior.
O funcionamento contínuo durante 2
horas é executado sem o termóstato
estar desligado.
Tenha cuidado para que a unidade
interior arranque de acordo com o
funcionamento de teste da unidade
exterior.
O funcionamento de teste foi iniciado
desde a unidade exterior e interrompido
desde o controlo remoto, a função de
funcionamento de teste do controlo
remoto fica cancelada. Contudo, a
função do funcionamento de teste da
unidade exterior não é cancelada.
Se existirem várias unidades interiores
ligadas a um controlo remoto, todas as
unidades arrancam em funcionamento de
teste ao mesmo tempo; em consequência,
DESLIGUE as fontes de alimentação das
unidades interiores em que não se
pretenda funcionamento de teste.
Neste caso, a indicação TEST RUN no
controlo remoto pode piscar; isto não é
uma indicação de anomalia.
O ajuste do DSW4 não é necessário
para o funcionamento de teste a partir
do controlo remoto.
Paragem
manual do
Compressor
Ajuste
- Paragem manual do Compressor:
Ajuste o DSW4-4 em ON.
ON
1 2 3 4 5 6
- Compressor LIGADO:
Ajuste o DSW4-4 em OFF.
ON
1 2 3 4 5 6
Quando o DSW4-4 estiver LIGADO
durante o funcionamento do
compressor, o compressor pára
imediatamente e a unidade interior
fica com o termóstato desligado.
Quando o DSW4-4 estiver
DESLIGADO, o compressor arranca
após o cancelamento da protecção
de 3 minutos.
Não deverá LIGAR/DESLIGAR o
compressor frequentemente.
Descongelação
manual
Começa a descongelação manual
Prima o PSW1 durante mais de 3
segundos durante o aquecimento; a
descongelação começa passados 2
minutos.
Esta função não está disponível
antes de passados 5 minutos após o
arranque do aquecimento.
Acaba a descongelação manual
A descongelação manual pára
automaticamente e arranca o
aquecimento.
A descongelação está disponível
independentemente das condições
de congelação e do tempo total de
aquecimento.
A descongelação não é efectuada se
a temperatura do permutador de
calor da unidade exterior for superior
a 10 °C, se a alta pressão for
superior a 3,3MPa (33kgf/cm
2
G) ou
se o termóstato estiver desligado.
Não repita a descongelação
frequentemente.
Quando a descongelação manual for
aceite pelo PSW1, o tempo restante
antes que seja inicia a descongelação
é indicada no visor de 7 segmentos da
PCB.
+
Tempo restante (cada 4 segundos)
Para serviço
